Jak pripojit ke zdroji MotherboardHP 611834-001
Zdravím, dostal jsem se k desce HP 611834-001
(oznaceni jsem nasel na netu podle fotek...na
desce jsem nic nenasel). Je z PC desktop HP
Compaq Elite 8200 nebo 8300. Zdroj nemam
originalni, proto prosim o radu, jak tuto desku,
ktera nema klasicky ATX 20/24 pin konektor,
pripojit.
Na tomto odkazu jsou fotky desky, detaily PWR /
PWRCMD / PWRCPU a PB/LED konektoru. A jedno
foto meho zdroje.
Na netu jsem detaily k desce nenasel, jen strohe
info o sestave. Nasel jsem ale foto originalniho
zdroje a myslim, ze tam musim mit jeste 6-pin
konektor PWRCMD, ktery muj zdroj nema. Diky za
rady
Obávám se, že to nepůjde. Našel jsem obrázek štítku zdroje a místo +5VSB co mají běžné ATX zdroje má tento +12VSB. Kromě toho pak už má jen 2 větve +12V a jednu -12V.
http://i.ebayimg.com/t/HP-Compaq-8200-Elite-Mt-611 483-001-320-W-Watt-Power-Supply-613764-001-PSU-/00 /s/Njk4WDk1OA==/z/Q20AAOxysstSaTvv/$(KGrHqJ,!qgFJd6l2lNeBS,Tvui3Pw~~60_57.JPG
Tadyto jsem nasel
13 MB velke pdf --->
http://h20566.www2.hp.com/portal/site/hpsc/templat e.BINARYPORTLET/public/kb/docDisplay/resource.proc ess/?spf_p.tpst=kbDocDisplay_ws_BI&spf_p.rid_kbDoc Display=docDisplayResURL&javax.portlet.begCacheTok =com.vignette.cachetoken&spf_p.rst_kbDocDisplay=ws rp-resourceState%3DdocId%253Demr_na-c02778024-2%25 7CdocLocale%253Dcs_CZ&javax.portlet.endCacheTok=co m.vignette.cachetoken#page=75

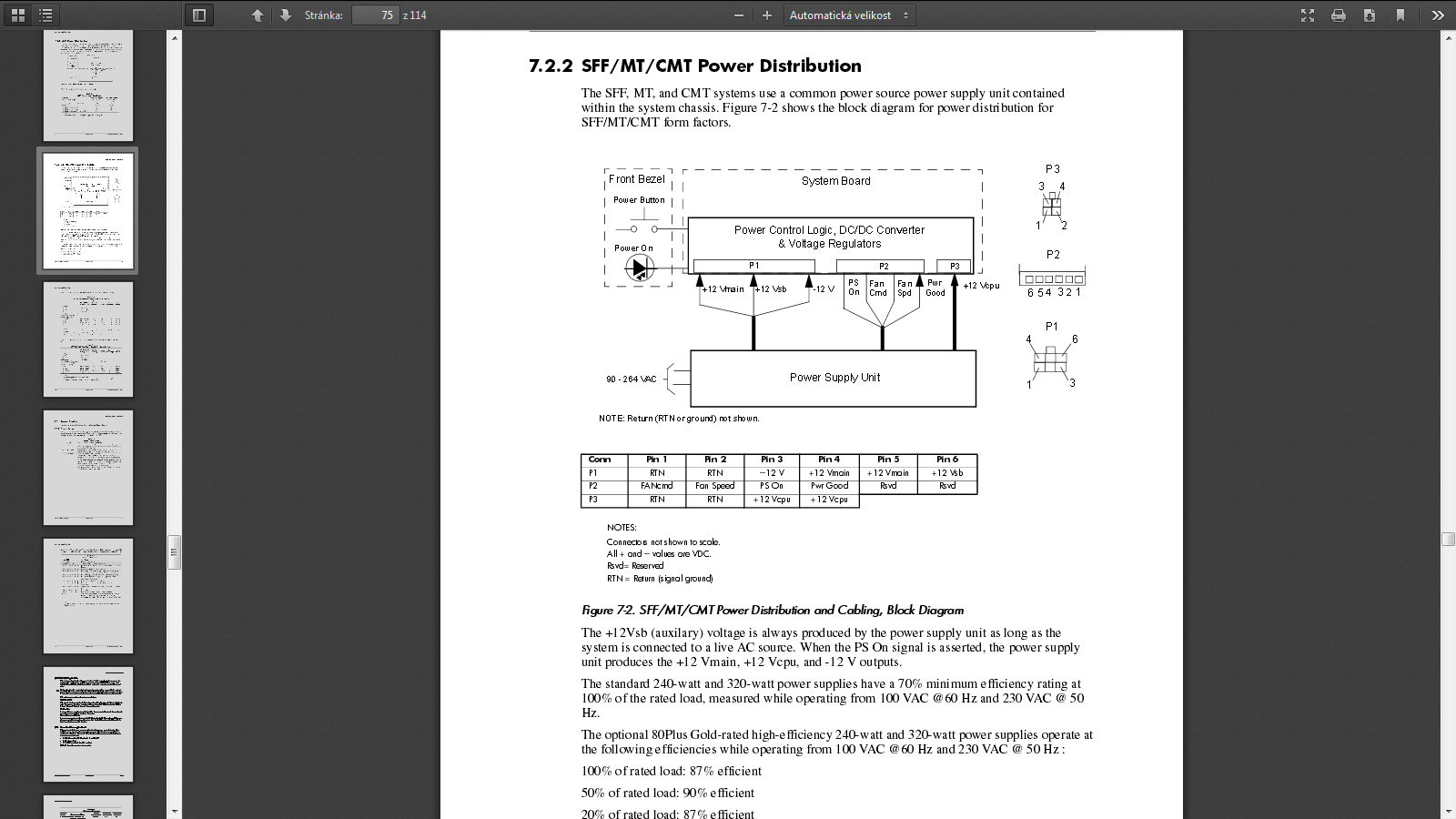

konkretne toto info
http://pc.poradna.net/file/view/16854-power-distri bution-png
Dekuji, tak podle schematu zdroje pripojit P1 a P3 konektor...P1 snad bude mit stejne zapojeni napajeni, je totiz na zdroji určený pro grafiku PCI-E. Akorat nevim, co s tim P2 konektorem. Ten na zdroji neni.....
Děkuji. I po 10 letech je tvoje rada k užitku. Odešel mi zdroj, a potřebuji odzkoušet jiným zdrojem zbytek HW,
jestli ssebou vzal něco dalšího, než koupím nový zdroj.
Takže ještě jednou dík.
vyhovujici info da treba speccy - staci ten screen ojet mysem a fouknout do schranky jako text.
podle cisla bedny 8300 je to skoro ztrata casu. jestli je tam intel 2.generace, nema velky smysl to udrzovat pri zivote.
jeste starsi kram bych rovnou vyhodil.
