Utržený jack
Dobrý den,
dnes odpoledne se mi stala nemilá věc - zakopl jsem o kabel (na konci se rozděluje na 3 části, měl jsem zapojený jenom "center") u sluchátek (http://www.czc.cz/zalman-zm-rs6f-theatre-6/26358/p rodukt) a jack se mi i s gumovou ochranou kolem kabelu vytáhl ze spojnice. Vnitřní drátky však zůstaly snad nepoškozené. Existuje nějaký způsob jak bych mohl jack zapojit zpátky?

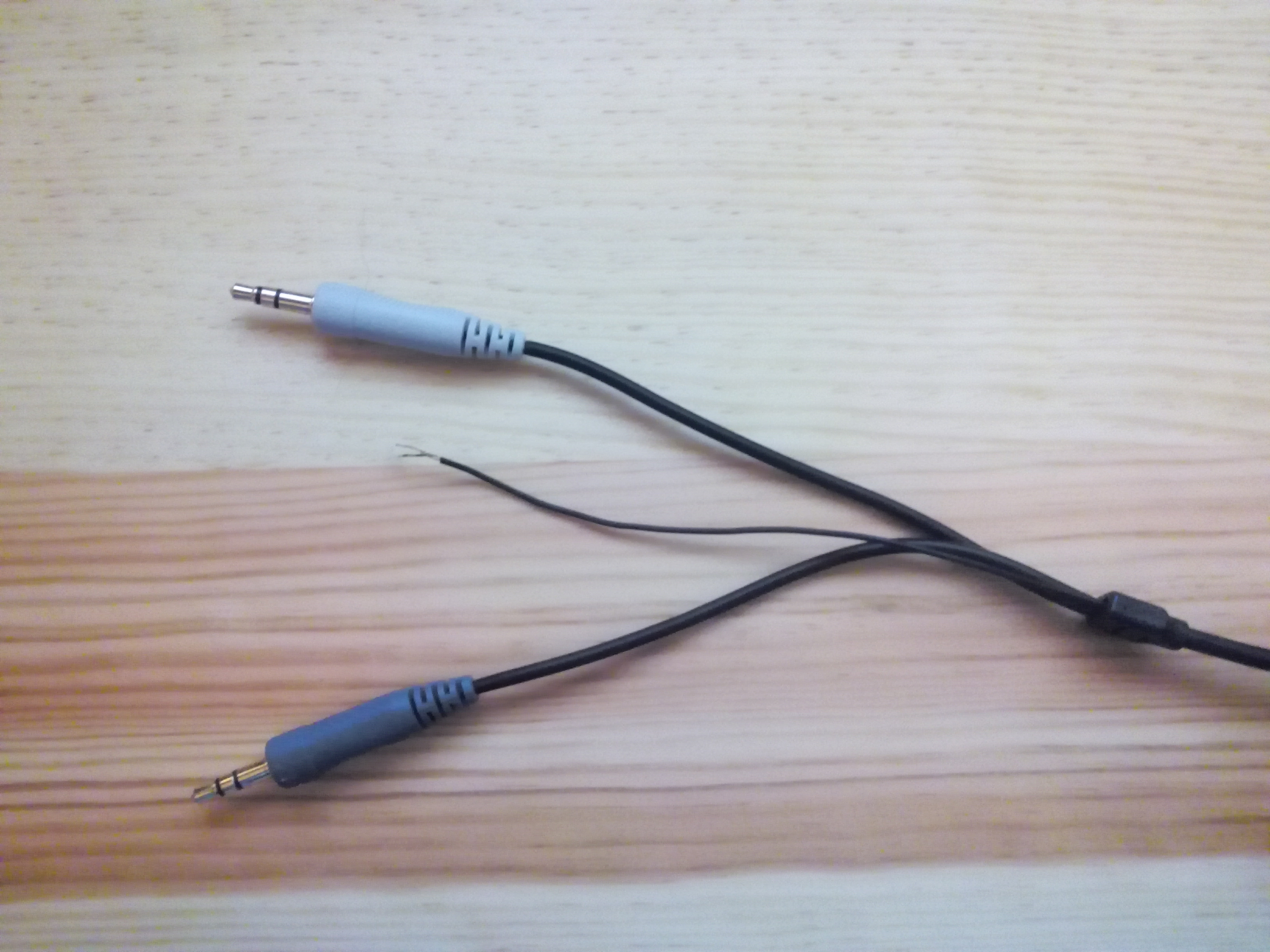

Přikládám fotku s kabelem.
Děkuji za pomoc!
- povodny konektor nie, mozes kupit novy konektor a napajkovat ich nan
mohl bys mi prosím poslat odkaz? :)
- napr. - http://www.gme.cz/konektor-jack-3-5-stereo-vidlice -scp-2004t-p809-033 alebo - konektor-jack-k304d-p809-083
- i ked tam by ti stacil aj mono
Este nastava otazka ze ci ma vobec pajkovacku, vzhladom na dotaz asi nema :) Asi by mu bodlo nieco srubovacie, ale jack so srubovacimi padmi som este nevidel.
no a jak bych to teda měl připojit?
Připájet. Nijak jinak.
Mohl bys mi to sem prosím napsat krok po kroku?
Zoberes pajkovacku nazhavis ju na 230°C, zoberes cin (pajku), prilozis dratik, pridas cin :)
P%C3%A1jen%C3%AD
Máž pájku a cín+kalafunu? Jestli ne tak to dej někomu kdo to má a umí s tím zacházet.
To si už nějak zařídím. Díky za rady! :)
Teda já to naletoval u sluchátek (nejakej na hov.. ten nahradni jack)a funkčnost nic moc i když na tvrdo zapojení by to melo stačit.
Hlavně nedoporučuj ty plastové niklované šmejdy, protože se nedají pájet. Jedině ten druhý.
Tak ono da sa to pajkovat ak mas slusny cin (tenky s tavidlom vnutri), ale ked sa snazis pakovat aj zem, tak smejdom sa zacne tavit ta umela hmota a potom sa to moze vyhodit :) Zem (tienenie) sa tam asi ma len zacviknut kliestami o ten koniec. Ja som ale vzdy pajkoval aj zem :) (vacsinou to aj fungovalo bezproblemov)
Já to vzdal a kupuji zásadně ty zlacené celokovové a pohoda. Cín mám cívku 250g a kalafunu. Technika trafopájka 100W, mikropájka 30W, klempířká pájka 150W.
Ad zem když je stereo tak jsou levý, pravý, zem. Takže ano i zem.
Tak dolezite je ci pakovacka mera a aktivne reguluje teplotu hrotu na urcitu nastavenu teplotu. Bez toho je to take "klempiarstvo" :)
Pisal som ze zem sa nemusi pajkovat ptz zem je opletenie kabla a na tom jacku mas na kontakte zeme konci vec ktorou sa da kabel (s prehrnutym tienenim) zacvaknut kliestami = mechanicky spojeny kontakt.
Regulaci nemám, ani nepotřebuji. Snažím se pájet kvalitně, proto zem pájím do dírky, a kabel scvaknu. Lépe to drží, a kovovej jack se nerozteče.
a
si jaksi odporuje
P.S. da sa s tym nudzovo pajkovat, ale prehrievas spoje a suciastky a aj cin (tavidlo sa rychlo vypari a je to potom nahovno)
Já nevím ale já pájím cca 20 let tak bych to měl umět ne.
Tam nejde o to ci to umis. Ked ma hrot 300° pripadne viac, tak jasne ze sa ten jack roztece za 2sekundy.
Já mám 330 Celsiových stupňů pro olovnatou pájku:) Doporučeno specialistou Hakko a nic se neroztéká.
Olovnátej cín máme všichni ne.
Ne. Doma teda ano, ale ak chces odpajkovat nieco co je original od vyrobcu, tak tam musi byt bezolovnata. Bezolovnata potrebuje vyssiu teplotu. Neviem ci sa karel nepreklepol :)
Nevím, zatím šlo odpájet všechno co jsem dělal. No myslím, že tazatel tady dostal školení jak prase
No polovině slov jsem tu nerozuměl :D ale zjistil jsem, že strejda má páječku a umí s ní zacházet, tak to snad bude v poho :) Díky za pomoc!
Nepřeklepnul:)
http://qishop.ame.cz/Cin-pajka-CYNEL-Sn60Pb40-1-5m m-civka-250g-_d14286295_10699.aspx
Já mám z GME. Jakejsi Super solder 1mm/m. Už to mám tak 10 let.
to je ok.
Ok to není. Ještě k tomu tu kalafunu. Bez ní ani ránu.
Ty fakt používáš kalafunu?
No a proč ne že. Ono toho tavidla tam v to 1mm asi je.
Je tam toho presne akurat :)
Karel ma pravdu s tym 330° pre olovnatu pajku, ja som si tam nastavoval tusim tiez cosi30° kym sa to ulomilo, a 230 je fakt nezmysel takze aj ja mam zrejme tych 330° nastavenych
Stručně řečeno na hrot cín a namočit do kalafuny. A pájím.
Normalne sa to robi tak ze prilozis ten "cin"(to co mas tych 10m) koncom k suciastke, a pajkovackou to len na sekundu nahrejes a je to. ;)
No jo já rád, ale mám jen dvě ruce... chtělo by to třetí...
Tretiu ruku predavaju v conrade
http://www.conrad.de/ce/de/Search.html;jsessionid= F839E963E380BB92C16B85E5B5B54467.ASTPCEN12?search= +dritte+hand&searchType=mainSearchBar
P.S. ano aj ja na to nadavam ze nemam 3ruky, ale proste sa polozi plosak na stol, suciastka sa nejak upevni, apod, drzis len pajkovacku a cin
Já vím, ale dodneška jsem se nerozkolíbal jet to koupit.
.. pripadne SMD robim tak ze najprv pinzetou pridrzim smd suciastku, jednu stranu suciastky zapajkujem len tak trochou cinu (uplne minimum) na hrote, a potom suciastka uz drzi a druhu stranu uz normalne jak som pisal a potom zas prvu stranu normalne jak som pisal uz "nacisto"
P.S. tolko teoria, prax je ale komplikovanejsia a kolkokrat clovek nadava na to vsetko ze jak sa to sere :)
dodám TAK!
.. a ked chces pocinovat drat tak plati to same, akurat prilozis ten cin k dratu a nazhavis to 2sekundy pripadne z 2 stran apod
Nejdriv se nahriva hrotem spoj (ocko/deska a drat/kabel) a az pak se priklada pajka(obecne cin). Jinak neni spoj dokonale slity, tavidlo se pali.
V tom cine uz tavidlo tusim je. Keby si ho neprepalil tym kolikom, tak by si kalafunu nepotreboval :) Niekedy sa hodi aj extra kalafuna, ale ked neprepalujes tak to vpodstate ani nepotrebujes
si robite prdel uz :) To prilozis na plosak a musia odskakovat plosky. Myslim tym nejaky SMD mikroplosak. Ked ale ides vytahovat kondik z 8vrstvoveho "via" (prechodka cez vrstvy plosaku), tak si nastav kludne aj 330 :)
A kolik by to teda mělo mít?
faq
Ja vlastne ani neviem co tam mam nastavene (mam taky trimer z ktoreho sa mi odlomil vrch na ktorom bola ryska a mam to nastavene uz asi 5rokov na nejaku teplotu :) Asi mas pravdu normalne sa nastavuje vyse 300, ked mas ale neriadeny kolik tak tam mas proste o 100° viac apod. ptz je to neriadene a zhavi furt.
To neřeš, hlavně že žhavý ne.
Ale ono to je rozdiel ptz to prepali hned tavidlo apod. Ked som sa prestahoval do D tak som v D mal len taky kolik neriadeny som si myslel ze sak staci na nejake opravy doma, ale potom som vkuse len nadaval, vsetko sa palilo, az kym som sa nasral a siel do conradu a kupil riadenu :) Len taku lacnu ale aktivne reguluje teplotu.
P.S. s trafopajkou sa da celkom regulovat zapinanim a vypinanim, ale SMD s tym pajkovat je dost onicom.
Já znám elektronika+ jeden eletrikář co trvdí, cituji: "mikropájka je nanic, já vše pájím trafopájkou a hotovo". A to jsou profíci. Tak si vyber.
To su take kecy. U nas vo firme co robime dosky su sucistky take ze ich pomaly volnym okom ani nevidim (hardwaristi pracuju tak ze cumi do mikroskopu a pod mikroskopom pajkuje Tak daj tomu "profikovi" taku vec nech to skusi s trafopajkou :D
Já jim to říkal. "Seš amatér tak to neřeš" jejich odpověd.
Jinak SMD obvykle dělá robot. Teda aspon ve světě...
Kusový zakázky se rozhodně nedělají strojně. Ani ve světě.
Jasne ze vyrobu (osadzovanie) robi robot (aj male predserie, rucne by z toho jedneho jeblo :). Ale pri vyvoji musis obcas (resp. castejsie jak je cloveku mile :) menit a upravovat veci na hotovej doske, ptz dokonala schema a layout z neba nespadne. To sa urobi rucne na 1-2ks aby sa videlo ci to pomohlo apod. Nerobim v cine kde sedi 150 ludia za pasom a pajkuje cosi od rana do vecera :D
P.S. niekedy sa potom meni tych par veci na celej predserii, ptz sa to dava zakaznikom ako sample, takze potom musi zmenit par veci na nejakych 20 doskach apod, to ma potom hardwarista radost :)
Ani neviem odkial mam to 230°, asi to je nejake zname cislo ;))
Já si zase ještě ze školy pamatuju 2,71828182845904523536.
Myslim tym nejaky SMD mikroplosak. Ked ale ides vytahovat kondik z 8vrstvoveho "via" (prechodka cez vrstvy plosaku), tak si nastav kludne aj 330
No proto to nejdřív pocínuji a ono to chytne hned.
Na tyhle věci mám odsávačku.
