stary monitor- koncovky
Zdravim. Potrebujem sa poradit.
Mam stary Mac bez monitoru a chcem ho odskusat. Ma honcovku DB15.
Potrebujem vediet ci mi pomoze tato redukcia http://www.ebay.com/itm/Griffin-LOT-OF-2-Mac-Conne ct-PC-Mac-monitor-15-Male-to-Mac-DB-15-/1410006861 91?hash=item20d44bba6f
Tu taku asi nezozeniem. Pripadne ci staci poprepajat piny, lebo pochybujem ze ta redukcia ma vnutry este nejaku elektroniku, ale co som pozeral popisy pinov, vyzerali odlisne.
Je to redukce DVI na Dsub třeba tady.
https://www.alfa.cz/product.php?eid=10514507K0BM00 07JW
Ten Mack má budto DVI, nebo dsub.
To znamená propoj ho kabelem Dsub Dsub
https://www.alfa.cz/product.php?eid=10514507K0AB0C 10Q6
ten mac ma toto, volaky 15 pin, nasiel som ze sa vola db15
MAC má dvouřadý 15pin, kdežto monitor má třířadý (HD) 15pin. Udělej si redukci, zapojenou takhle:
http://www.hardwarebook.info/Macintosh_Video_to_VG A
takze bude fungovat bez problemov? toto som potreboval, diky
Není to náhodou tohle http://www.amazon.com/Adapter-DB15-Male-HD15-Femal e/dp/B0016OC1J2
dnes som to spravil ale nefunguje mi to. Poradis? Viem ze moze byt zle vela veci. Pc by mal byt funkcny lebo pani co mi ho predavala ho skusala pred odoslanim ( a ano celkom tomu verim). Mac ma 2 rovnake koncovky vzadu, jednu "vstavanu" a druhu dole v slote na graf. kartu. Ktory by mal ist? aj ked som skusal oba len ma to zaujima. Monitor ked prepnem tak ukaze len ciernu obrazovku- nie ziadny signal, takze signal asi nejaky ma (aj ked neviem ako to funguje). Si si isty ze tato redukcia by mala fungovat? piny som odskusal, malo by to byt na 100%
Co si teda pospajal a jak presne? Z ktorej strany si sa dival na ten konektor? (aj jeden aj druhy, neni to jedno) Prip. daj fotku toho kabla

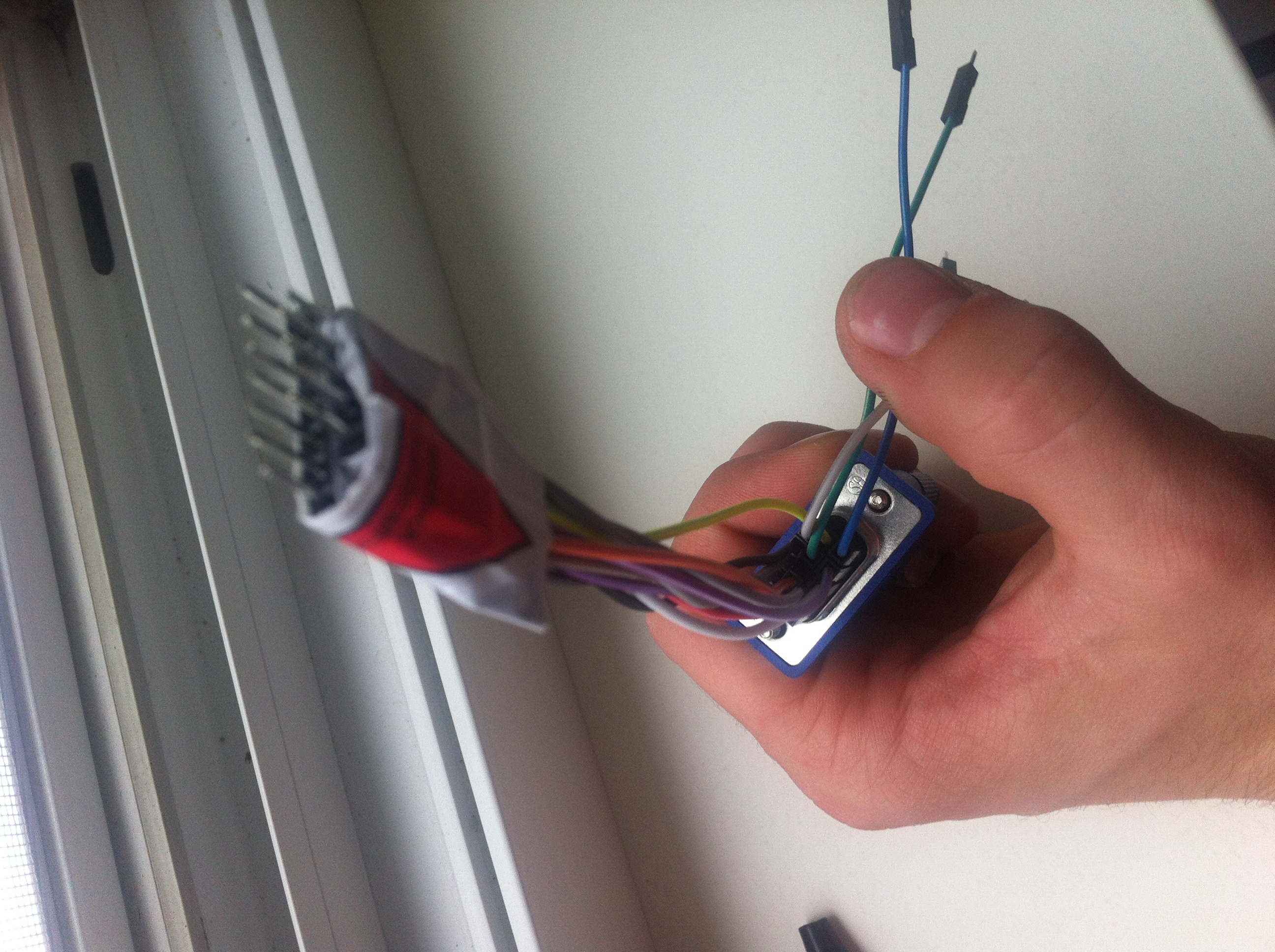

Ten konektor ma posunuty stredny riadok voci ostatnym takze som sa nan pozeral akoby odzadu ak myslis to. Pozrem co si mi poslal. Tu mas zatial fotku ak ti nieco pomoze. Dik
Mac ma sensing piny, skus to takto. Diodu netreba
http://old.pinouts.ru/VideoCables/MacVideoToVGA_pi nout.shtml
cisla pinov by si mal vidiet na konektoroch napisane (neni jedno z ktorej strany sa na neho divas - najdi si na ktorej starne je pin 1)
P.S. a hlavne je tu pouzity hsync a vsync, a ne composite sync jak na tom predchadzajucom webe - to tam bolo blbo. VGA nema composite sync.
pises nad moju oblast chapania. Ale tento obrazok je dost odlisny tomu predtym. Takze to mam prerobit na tento? treba tie piny 4-9 poprepajat medzi sebou alebo ich staci nechat volne?
Ked sa na nejaky konektor pozeras spredu tak je pin1 na jednej strane ked sa na neho pozres zozadu tak je pin1 na druhej strane. Neni to jedno odkial sa na neho pozeras. Predtym jak zacnes cokolvek dratovat tak sa mas ujasnit ked mas nejaky popis pinov tak je u toho napisane ze z ktorej strany sa mas na konektor pozerat, aby tie piny boli tak jak su nakreslene na obrazku. Ked si si to neujasnil, tak to mozes robit naopak.
Daj si do google slova VGA pinout a nejake apple cosi video pinout a poriadne si ujasni ze z ktorej strany sa mas pozerat na konektor, alebo si na konektore najdi malickym pismom cisla u pinov ze kde je pin 1.
Nasledne musis spojit red, green, blue, hsync, vsync, GND. Tieto signaly su na oboch veciach, a to je minimum co musis spojit aby to fungovalo. Tie rozne GND piny vedla seba nemusis spajat dokopy.
dakujem. Len aby bolo jasne nespajal som to halabala. Na tom obrazku co sem niekto postol boli piny vyznacene. Zajtra ak budem mat cas to prerobim a dam vedeit. diky
piny boli vyznacene z ktorej strany konektora? Zober si konektor, namaluj si lavy pin na cerveno, a otoc konektor a namalovany pin je zrazu vpravo.
P.S. u VGA sa to lahko rozpozna ptz stredna rada je posunuta na jednu stranu. U toho 2radoveho sa to neda poznat. Podla obrazku sa musis (IMHO) pozerat na piny smerom do pinov (t.j. zvonku kabla)
dakujem ze sa mi to stale snazis vysvetlit ale ja som to davno pochopil.
Snazim sa ti len povedat ze na tom obrazku co sem niekto postol
http://www.hardwarebook.info/Macintosh_Video_to_VG A
je vidno cislovanie pinov. Na tej mac koncovke sa teda pozeram akoby znutra pocitaca ano?lebo uz si ma doplietol :D
Pěkné, ale dovolím si prorokovat, že je to marné.
marny je akurat tvoj zivot lebo ta zaujima ten moj. Aspon niekto robi pokroky ze?
uz som to spravil, boli to teda len 3 piny v hornom riadku a 4 v spodnom. Ale nefunguje to
Nikto nevie co si spravil a ani ze ci si nasiel na tych konektoroch cisla pinov aby si vedel kde je pin1. Ak na konektore nie su cisla tak si musis najprv najst pinout toho macu kde je to jasne napisane ze z ktorej strany sa mas pozerat (na tom http://www.hardwarebook.info/Macintosh_Video_to_VG A to jasne NENI. Predpokladam ze ten obrazok je orientovany tak ze sa mas pozerat do konektora kabla zvonku, na konektor kabla, na piny). VGA pinout je jasny podla strednej rady tam sa to neda zamenit
Neni to jasne? Ja som myslel ze prazdne bodky/piny su samicka. Cez vikend sa nato este pozriem
A na mace skus spojit pin 4 a pin 1 nech to tam ma nejaky display detect, jak to je na tej scheme co som postol sem http://old.pinouts.ru/VideoCables/MacVideoToVGA_pi nout.shtml
P.S> v tej co som postol sem je vpravo hore jasne napisane ze sa mas pozerat na pocitac zvonku, na piny (v macu ma ten konektor piny?)
