Zapojeni 2pin Reset SW do desky Asus Maximus Ranger VIII
Zdravím. Mám výše zmíněnou desku a potřebuji poradit, jak zapojit Reset SW, protože z case mi vede pouze 2 pin Reset SW a na desce mam 3 piny (ground, reset, +3v). Do kterych dvou tedy zapojit? Podle me by davalo smysl zapojeni barevny do reset a cerny do GND, ale jisty si tedy uplne nejsem a nerad bych to podelal. K cemu jsou tam vlastne vubec 3 piny? Jinak do manualu jsem se samozrejme dival a je tam pouze napsano o tom 3pinu, ale nic o tom, jak tam zapojit 2pin.
Jo a jeste je tam navic 2x PWR LED (PLED + a -). Z jedne a z druhe strany. To prvni jsou dva piny hned vedle sebe a na druhe strane taky 2 piny, ale mezi nima mezera. To je taky zajimave. Ktere mam teda pouzit? Zeby to tam bylo 2x snad jeste pro nejakou dalsi "pridavnou" ledku?

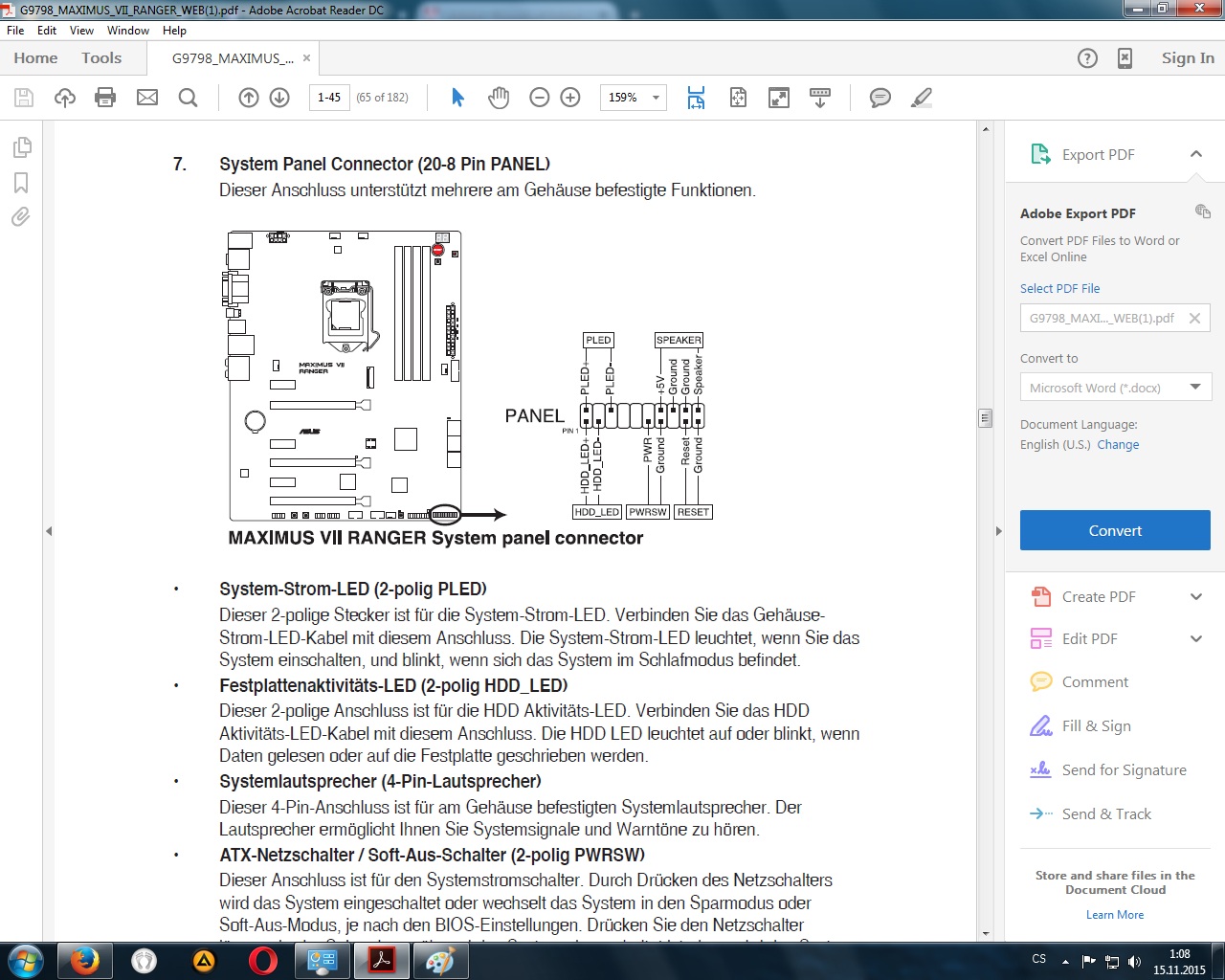

Tady máš zapojení popsaný ne?
To sice ano, ale toto je navod na starsi generaci Ranger VII. Ja mam novejsi generaci, tedy VIII a tam je zapojeni TAKOVETO.
Okay, uz jsem to zjistil. Takze +3v nic a pouzit teda jen ty dva ostatni piny, tak jako bezne, takze tak jak jsem si myslel.
rstcon a ground co je hned vedla neho. rovnako ako powerbutton, neviem co riesis, je to dostatocne popisane.
