zapojení potenciometru v pedalu genius speedwheel 3 mt
Dobrý den, jsem tady nový a potřeboval bych poradit ohledně zapojení 2 potenciometru v pedalech od volantu genius speedwheel 3 mt. Díky za připadné odpovědi.
Změna předmětu, původně: Potřebuji odpověď prosim (JaFi)
• Zapojeni jako jaké? Jsou li poskozené, podivat se na jejich "hodnoty/nebo je vyhledat podle reference", vypajet > zakoupit nové > pripajet
(pripajet a odpajet naké 3/4 nozicky snad neni problém)
Potenciometry fungují jenom mam asi spatne pripajene dráty. potenciometry:10KB-63. Přiložím i foto jestli chceš.Jsou tam tři nožičky a ty potenciometry jsou dva.a vede od nich drát do rj-11 který se připojuje do základny volantu.

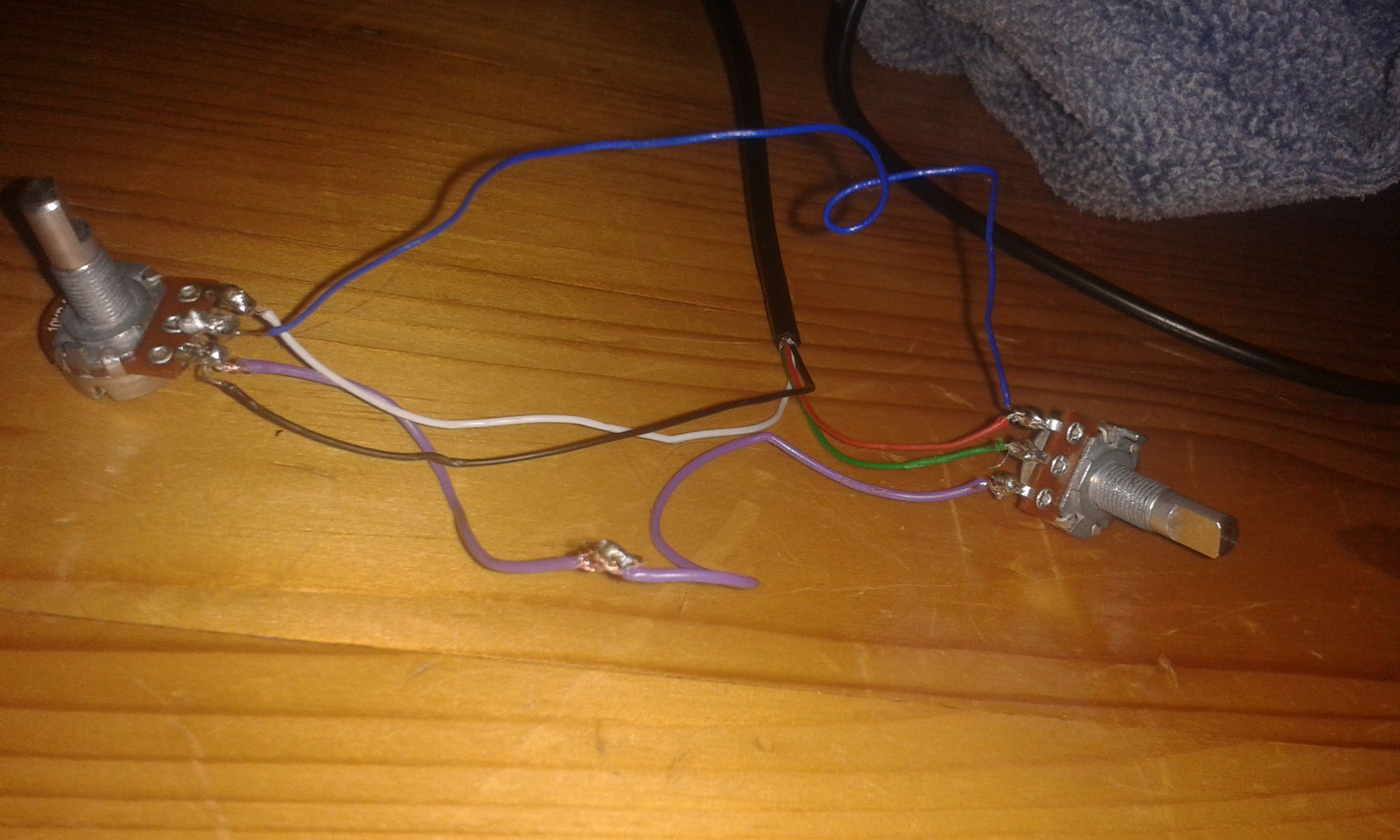

dobrý den,já tam mám,ale od konektoru rj-11 vyvedené 4 draty-bílý,černý,červený,zelený.
Tak jestli by nebylo od veci nám to trochu přiblížit. Jestli ses v tom hrabal, měnil potenciometry nebo to někde jeté koupil.
Na fotce vidím dva drátky jdoucí do volantu, podle mě minimum pro funkci jsou tři.

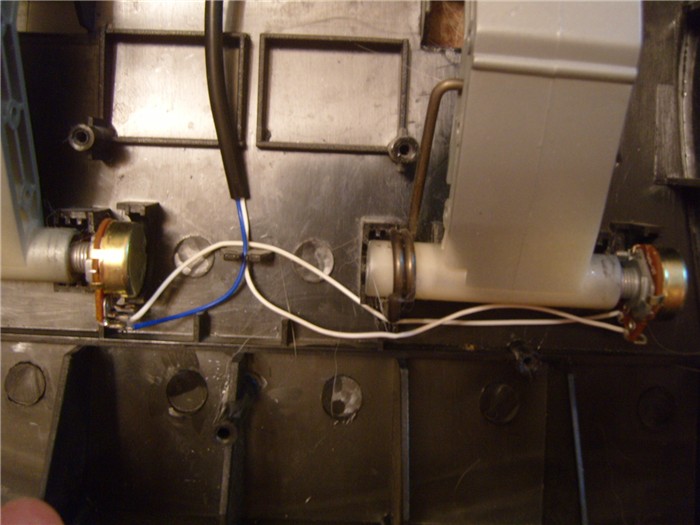

Dobrý den,koupené 1rok.potenciometry sem neměnil.prikladam foto.v pravo plyn v levo brzda.foto
Ked si to nemenil tak to takto bolo zapojene od vyrobcu ci co sa s tym dialo?
Přestalo to fungovat, tak mně napadlo to rozdělat a zjistil jsem že byl upadnutý drátek.
Ktory dratek bol upadnuty kde jak?
Bohužel to už nevím
Myslím si že odpadly dva drátky.Na prostřední nožce potenciometru.
Aj ja som si myslel že minimum sú 3 drôty, ale funguje to aj takto. Je to na princípe odporu. Obrázok prikladám.
Pekne zoptimalizovane. Ano moze to fungovat, by ma to hned nenapadlo to takto urobit :) Dotazovatelovi to je ale asi na 2 veci, zapojenie zavisi od konkretneho vyrobku.
PS: taky to musí být mechanicky správně nastavené. Tzn. pokud jsou pedály nesešlápnuté, měly by poťáky být "v půlce".
Nezaslapnute maju byt IMHO na konci (5k + 0k). V pulce by to bolo blbo.
P.S. controller samozrejme musi byt nakalibrovany aby presne ten odpor 5k (+-tolerancia kusu) bral ako neutralnu polohu. Tipujem ze na to maju nejaky SW ze nakalibruj sa teraz.
Ty poťáky jsou prostě v sérii. Ale jeden musí při sešlápnutí odpor zmenšovat, druhý zvětšovat. Takže připojení drátů tomu musí odpovídat. Třeba: ty dva přívodní modrý a bilý dát na "středy" a bílým krátkým spojit jeden kraj s krajem druhého, a když to nebude dobré, tak to přehodit na druhý kraj (jen u jednoho poťáku).
