Mikrotik - napajanie PoE a WAN
Nechcem miesat dve veci dokopy, tak novy dopyt . . . Mikrotik , konkretne 951, ma PoE napajanie, pasivne. Teda pouziva 2 pary na napajanie, 2 pary na data. Nedegraduje to potom rychlost WAN portu na 100 Mb ? A aj keby ano, prejavi sa to napr ak mam od poskytovatela 300Mb (100, 200) na linke teoretickych ? Gigovy by mal bezat na vsetkych paroch, nie?
Ano, gigabit ethernet využívá všechny páry kabelu.
Ako potom funguje toto modul-pre-poe-power-over-ethernet-5v-48v-led-gigabitovy-d568935.htm ? Na Gigabit . . .
Nejspíš tam bude nějaká výhybka, podobně jako u napájení antenních předzesilovačů po koaxu. Jenom hádám...

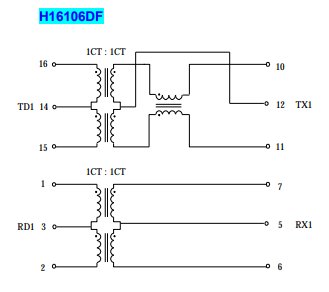

EDIT:PoE druhý obrázek
pekny obrazok, ale vsade sa tam hovori o "volnych" paroch a data idu len cez 2 pary . . .
Na tom druhém obrázku jasně vidíš, že trafa oddělují napájení od signálu, takže můžeš využít všechny čtyři páry. Že tam píšou volný pár i u těch zbylých dvou, toho si prostě nevšímej. Nebo si najdi někde lepší obrázek
Bavime sa stale o PASIVNOM poe, nie af . . . ako je na druhom obrazku. Pasivne je na prvom.
To je přece jedno. Princip je furt stejný. Trafem je oddělená ss složka od střídavé, takže po těch drátech teče oboje, na druhé straně se to zase trafem rozdělí. Howg.
Asi to tak nejak bude . . .
Tak to netuším.

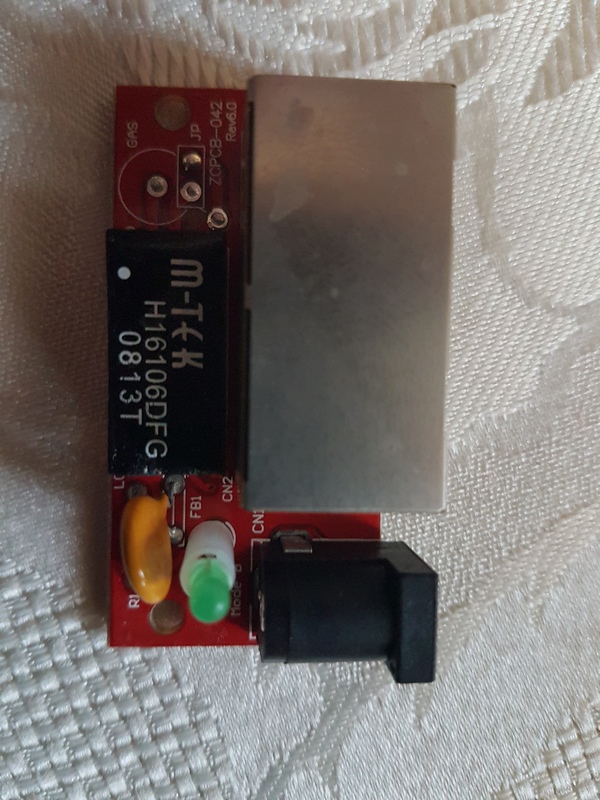

Inac, este tak na zamyslenie, ak by niekto vedel . . . obsahuje to modul H16106DFG, pricom G nieje Giga, ale Green (H16106DFG (D means DIP(through hole);G means green parts) H16106DF is an old part number before we promoted green parts. H16106DFG is a new part number) a odpoved od vyrobcu je "I checked the pictures with engineer, he said the device is used for 10/100, not for gigabit. ". Ako je mozne, ze to teda podporuje Gigabit? Alebo len cinske zaklinadlo spravi z 10/100 aj 1000 ?
Vzhledem k tomu, že přenášený kmitočet je pro 100M i 1G stejný (125MHz, rozdíl je v použité modulaci-přesněji v použitém kódování), tak součástka, která vyhoví pro 100M, vyhoví i pro 1G.
