zapojenie front panelu
ahojte,
ako mam zapojit front panel ak v navode to nie je?
Zpět do poradny Odpovědět na původní otázku Nahoru
poradna.net
Neregistrovaný Přihlásit Registrovat
Vážně tam u pinů není žádný popis?
naozaj inac by som zapojil
dlsvr04.asus.com/pub/ASUS/mb/LGA1151/EX-B250M-V3/E12093_EX-B250M-V3_UM_web.pdf
dole som dal link ved pozri sam

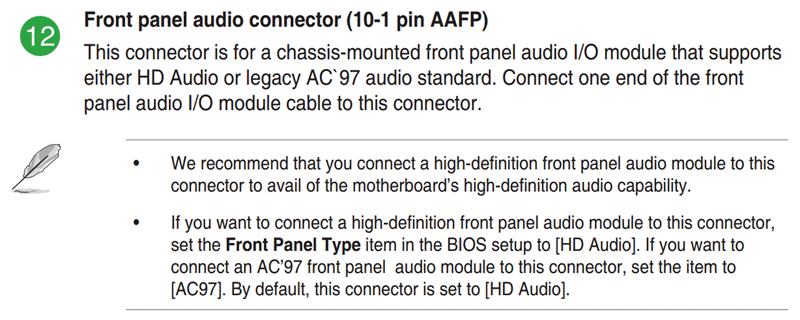

Popis předního panelu bude na předním panelu. Na desce je AAFP (Front panel audio connector), viz manuál. Snad neříkáš front panel zapojení power, reset a aktivity disku.
system panel control kde je reset power hdd led a power led toto neviem ako zapojit v scheme nie je popis
A přímo na desce popisy taky nejsou?
Myslím,že to je ten 10-1 pin F_PANEL,tj.č.8 v rohu.Popsané piny tam nejsou?
nie su tam popisane ved preto neviem ako dalej to zapojit
a ano mas pravdu je to ten F_panel Č.8
nie je tam ozaj nic
Nevěřím![[84129-panel-jpg]](https://pc.poradna.net/files/84129-panel-jpg)
Takže celou dobu píšeš o front panelu a hledáš zapojení toho, co nazývají v manuálu system panel?
dobre tak som sa pomylil zmiatlo ma to ze tam pise F_ panel
neviem zapojit system panel
Pěkně prosím, vezmi si brejle, a podívej se na desku.
na mojej doske nic nepise

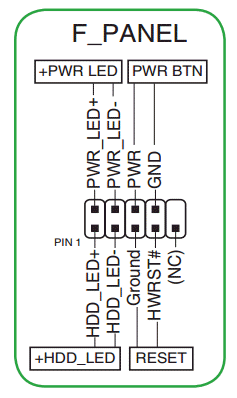

Zkus to takhle, má to být podle ASUS dokumentace standardní zapojení.
a presne takto to je ako si poslal a dakujem uz len jednu vec neviem zapojit a to predny a zadny ventilator... mam ich spojit spolu a tak ich spojit so szdrojom ci kazdy osobitne spojit so zdrojom?
Tu nemáš na desce konektory pro připojení větráků? Připojit přes redukci na molex zdroje to jde taky, když nechceš regulovat.
ventilatory uz maju rovno koncovky ako molex
Dost divný nákup, tak to zapoj na molex. Snad tím myslíš ty velké konektory a ne Molex KK.
chcel som ti poslat fotku ale pise ze subor je prilis velky ... oba ventilatory maju siroku koncovku samec a samica ale obidva to maju neviem ci mi rozumies
Normální velikost fotky je maximálně ve stovkách kB. Jestli chceš přiložit několikamegový soubor, tak to nejde. Když už jsi někde sehnal ventilátory s obřím molexem, tak to zapoj na kabel ze zdroje. Nebude to regulovat otáčky.
oni boli uz sucastou skrine cize kazdy ventilator zapojit osobitne na zdroj? neprepajat ich navzajom a tak zdroj?
To je přece jedno, jestli je zapojíš na dva molexy nebo paralelně na jeden. Půjde do nich stejné napětí.

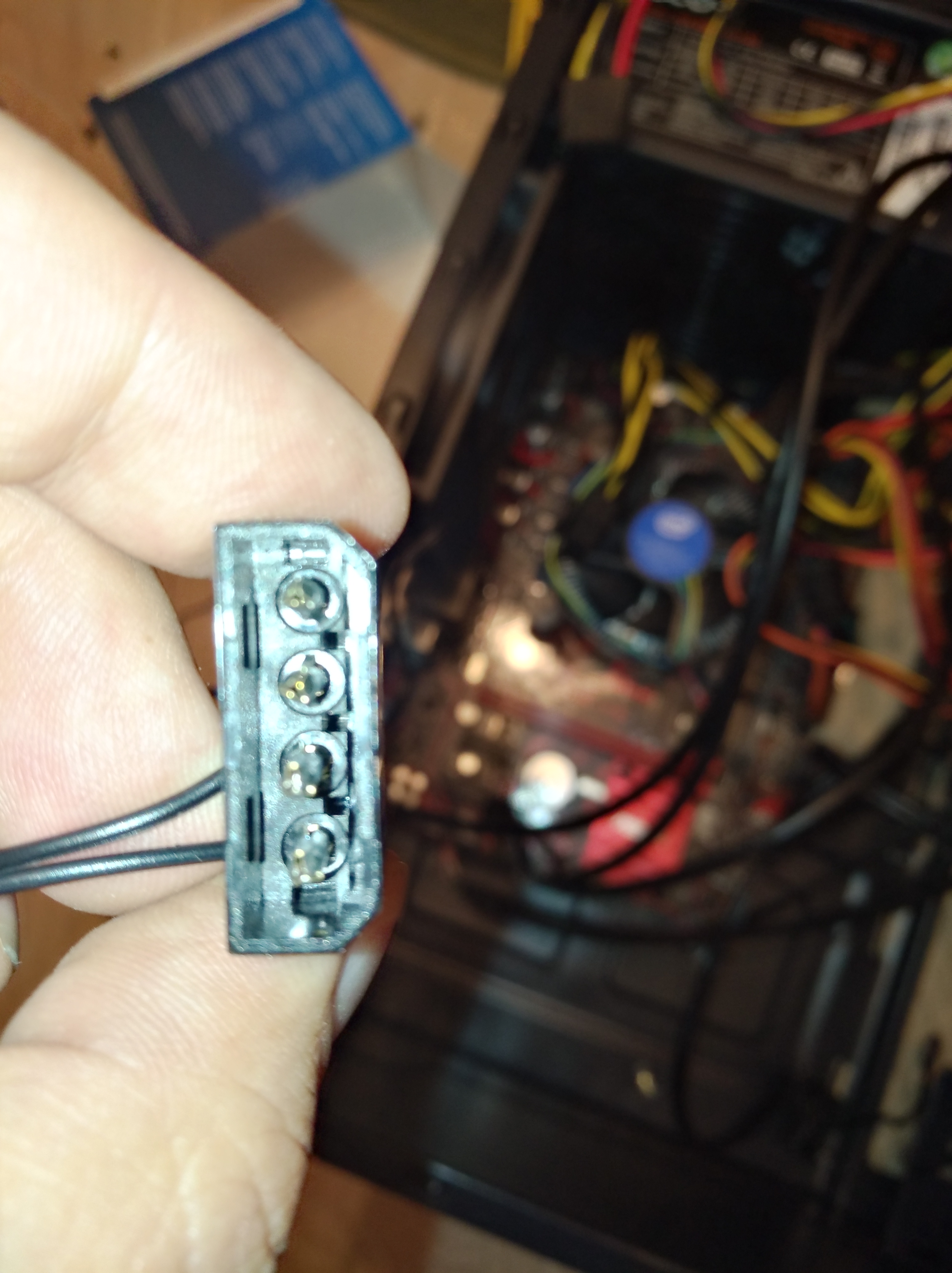

a dalsia foto

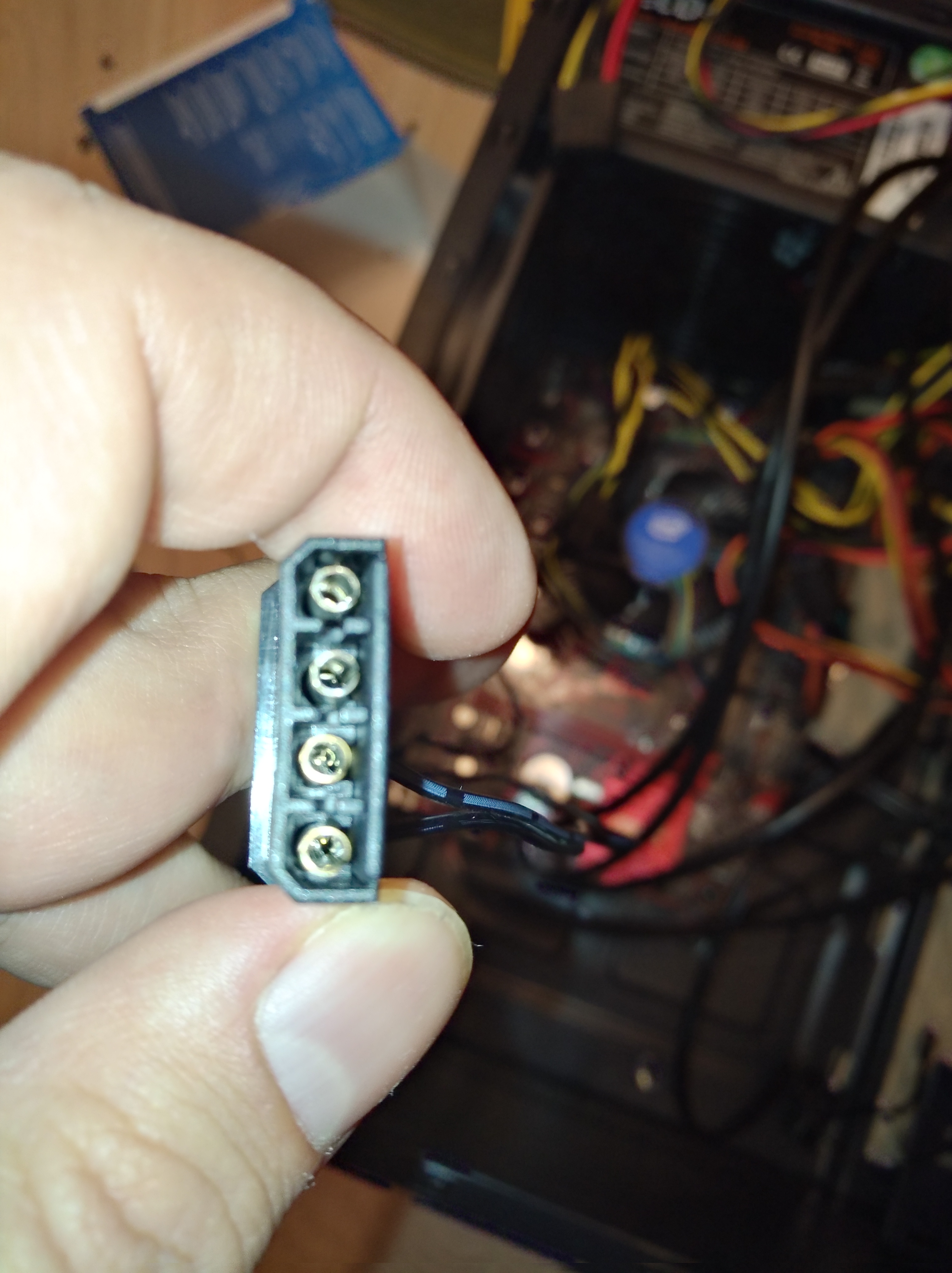

takto to vyzera
No tak to připoj na dva molexy ze zdroje, jestli tam jsou.
ok len ma zmiatlo ze koncovka ma aj samca aj samicu nechapem preco
uz som to zapojil kazdy osobitne na molex a este mam otazku na ten F_panel tam je v popise Ground ako tomu mam rozumiet?
Rozuměj tomu jako země nebo minus, to je jedno. Nanejvýš nebude svítit LED, když to zapojíš opačně.
to hej ze minus len na kably to nezistim
Na jakým káblu? Když není označený barevně a LED nebude svítit, zapojíš to obráceně.
ok diky pekne velmi si mi pomohol ako stale
Není zač.
č.1 na desce viz manual
CPU and chassis fan connectors (4-pin CPU_FAN, 4-pin CHA_FAN
1 x CPU fan connector
1 x Chassis fan connector
nemam 4 pin inac by som to zapojil pozri fotky ake mam
mam to!!! ked som naskenoval QR kod z manualu tak tam je popis pinov inac inde nie je a nenajdete ho ani na doske!!!
Tak to se jim povedlo, fakt jsem ti nevěřil, že to na desce není. Ale zase jsem se něco přiučil...
odfot dany konektor a vloz sem foto. odfot aj konektory ktore sa do toho snazis zapojit.
Tady je nějaké video,ale kecá o tom turecky a moc toho vidět není.
Jinak se koukni na tohle-bod 16,jestli je tam taky 9 pinů,je to popis pro ASUS desky.To by mělo být ono.
edit:koukám,že karel byl zase rychlejší!
Blesk je můj pomalejší brácha.
Asi máš rychlejší Google,obsadíš mu všechnu kapacitu na hledání a na nás další už nic nezbyde.Nebo tlustější dráty na LAN připojení .
