zapojení HD audio Dobrý den,

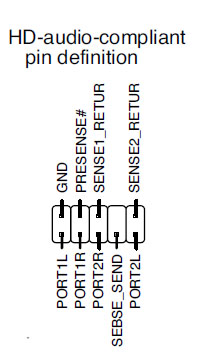

prosím nevíte někdo jak zapojit audio konektory mic in, mic vcc, gnd, ear L, ear R, line L, Line R vyvedené z čelního panelu do headeru na základní desce? Nákres headeru je přiložen.
| Předmět | Autor | Datum |
|---|---|---|
| A o jaké desce je řeč? host 05.10.2019 22:13 |
host | |
| ASUS P5QL Pro tatara 05.10.2019 22:34 |
tatara | |
| výtah z manuálu přikládám tatara 05.10.2019 22:41 |
tatara | |
| Dle manualu,str.140. Karel04 05.10.2019 22:40 |
Karel04 | |
| v manuálu je to co jsem poslal a s čím si nevím rady tatara 05.10.2019 22:44 |
tatara | |
| https://pc.poradna.net/files/88088-zapojeni-hd-audio-jpg
Line piny to nepodporuje. dsa 06.10.2019 08:44 |
dsa | |
| Díky. Takže to zapojím jako AC97. tatara 07.10.2019 20:09 |
tatara | |
| Dal jsem tento odkaz:
https://en.wikipedia.org/wiki/Intel_High_Definition_Audio
Netuším, proč je t… dsa 07.10.2019 21:41 |
dsa | |
| V druhém obrázku, který jsem vložil výše, je na skenu z manuálu MB i možnost zapojení jako AC97. Sam… tatara 08.10.2019 20:12 |
tatara | |
| Ten header to prostě ve variantě AC97 nepodporuje - nejsou tam pro to kontakty. Musel bys mít bednu… dsa 08.10.2019 21:42 |
dsa | |
| S největší pravděpodobností k tomu dojde. Kouknu se po nějakém novém čelním panelu s podporou HD aud… poslední tatara 09.10.2019 10:15 |
tatara |
Zpět do poradny Odpovědět na původní otázku Nahoru
A o jaké desce je řeč?
ASUS P5QL Pro
výtah z manuálu přikládám
Dle manualu,str.140.
v manuálu je to co jsem poslal a s čím si nevím rady
https://pc.poradna.net/files/88088-zapojeni-hd-audio-jpg
Line piny to nepodporuje.
Díky. Takže to zapojím jako AC97.
Dal jsem tento odkaz:
https://en.wikipedia.org/wiki/Intel_High_Definition_Audio
Netuším, proč je tam teď ten původní "obrázek".
Nemůžeš to zapojit "jak chceš", header na MB je daný (konkrétně HD audio).

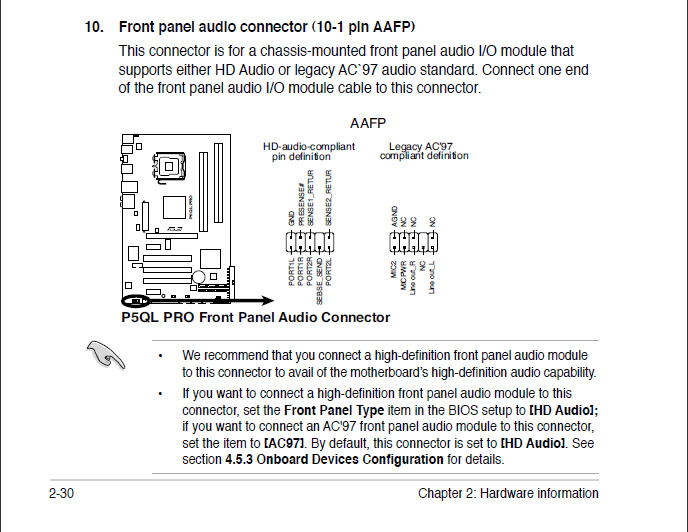

V druhém obrázku, který jsem vložil výše, je na skenu z manuálu MB i možnost zapojení jako AC97. Samozřejmě musím přepnout nastavení v BIOSu.
Což jsem učinil. Sluchátka nyní hrají, ale zároveň s reproduktory. Chybí tam prostě konektor, který by po zasunutí jacku sluchátek do čelního panelu vypnul reproduktory.
Ten header to prostě ve variantě AC97 nepodporuje - nejsou tam pro to kontakty. Musel bys mít bednu s HD Audio panelem. Možná by se dal ten panel v bedně vyměnit.
S největší pravděpodobností k tomu dojde. Kouknu se po nějakém novém čelním panelu s podporou HD audio.
