Napajeni MB

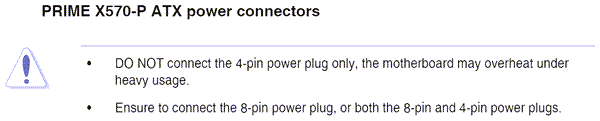

Píšou o tom v návodku a jsou tam i obrázky.

Me jde o to, jestli tim mini
a) bud to zapojit podle A, nebo B (ve smyslu: vetrak zapojime podle obr. A aby foukal do skrine nebo podle obr. B aby foukal ven - bud jedno, nebo druhe)
b) zapojit to oboji (ve smyslu podle obr.A vlozime CPU a podle obr B RAM moduly - rozhodne oboji)

Cili jestli staci mit zapojeno jen ten B), nebo potrebuju oba A+B) (a u toho A navic oba konektory, nejen ten 4pin)

Ten B konektor zapojeny uz mam

Jaký větrák zase? Konektor ventilátoru chladiče CPU se zapojuje normálním molexem do čtyřpinového konektoru, je to uvedené i nakreslené v manuálu. To s tímhle přece nijak nesouvisí. Zapojíš B a zapojíš A. Klidně v opačném pořadí, ale oba.

ten vetrak je jen primer - kdy plati bud A, nebo B ale ne oboji - zatimco CPU+RAM je primer, kde potrebuju mit oboje

Takze beru to tak, ze pro napajeni MB potrebuju 24pin+8pin (+4pin), samotny 24pin nestaci

Ano, takhle to funguje už roky.

Diky, uz roky jsem nestavel vykonny pocitac, NB jsou zapojene samy od vyroby, RPi se napaji uplne jinak a uspornym krabickam staci jeden kabel. Nechtel jsem to zvorat

Ted jsem znovu prohrabal hromadu modurarnich dratu a nasel tam dva po 2 4pin koncovkach, ktere maji trochu jine klicovani (oble/hranate) ale do tech 8+4 der se vejdou a po vyzkratovani #PSON na 24 pin kabelu je na nich +/- spravne napeti (asi 13.8-14V na lacinem multimetru naprazdno tam, kde v zatezi ma byt 12V = beru to jako OK, se zatezi to logicky trochu klesne). Stejne jako na tech 24pin je to +/- spravne (zase o par desetin az voltu vic naprazdno) a jednotlive -12/0/+3/+5/+12 odpovidaji.

Takze se stastne vracim zpatky do hrobu, to bude fungovat

14v tam nema co delat. To neni palubni soustava auta. Zdroj se ale musi trochu zatížit. Pro jistotu pak premer napětí az to bude komplet {disky bych pripojil az potom}

Zdroj (850W) byl zcela naprázdno, jen uzeměný #PSON aby naběhnul.

Napětí jsem přeměřil i na plné sestavě, vychází o trochu nižší, ale stejně .. tak jsem ještě zkusil přeměřit měřák (laciná čína a dochází baterka) - na různých počítačích udává na USB 5.9-6.3V - nominálně tam má být 4.4-5.25V. Taky jsem přeměřil alkalinku baterku - 1.50V (tedy asi 95%+) a to rozhodně není nová = měřák asi lehce kecá

(Jo a 5.5V na INPUT_PULLUP pinu Arduina - tedy za USB a mikrokontrolerem - taky trochu "nadhodnocené")

Na druhou stranu nekecá tolik, aby nerozlišil 0/3/5/12V takže zapojený je to správně, počítač naběhne, RAM se dá "přetaktovat" z default 2400 MHz na XPM1 3600 MHz (což je její ofiko frekvence) a následně memtest86+ proběhne v pořádku, nabootuje to jak z USB flasky, tak ze starého HDD = věřím, že napětí je v dostatečně pořádku

Do zakladni desky se zapojuje ATX 24pin a ATX 4 nebo ATX 8 pin. Vetsina desek ma 4 nebo 8 tahle deska ma oba. Podle me staci pripojit jeden., podivej se do manualu. nesmíš tam strčit konektor oznaceny pcie ten je pro grafiku. Pozor jde to!

jj, jde to (trochu větší silou) a jedná se o prvotřídní přepólování..
