Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Zakrytování arduino LCD 1602 displaye v domácnosti

Možná se tu někdo věnuje arduinu a věděl by poradit.

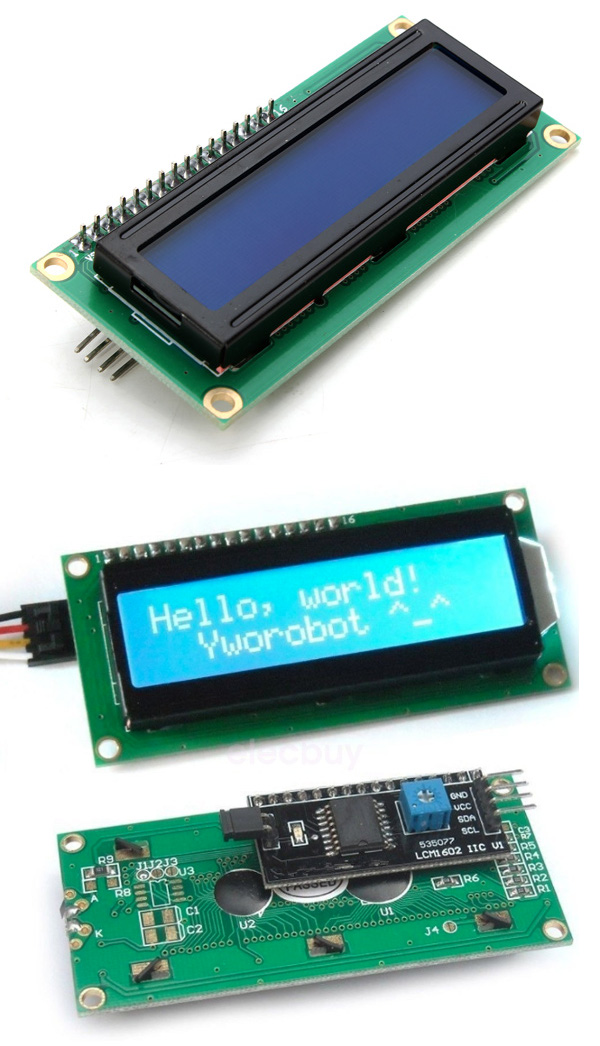

Toto je běžný Display LCD 1602, používající se i pro arduino.
[95594-display-lcd-1602-0-jpg]

Já chci v domě použít tento display pro zobrazování teploty na patře a v přízemí.

Počítal jsem s tím, že display schovám do podomítkové krabičky, a že vyříznu okénko pro display.
Zjistil jsem že display je větší než obyčejná kulatá podomítková krabička.

Hledám tedy řešení jak "zapasovat" (zakrytovat) display do domácnosti, aby to vypadalo slušně na pohled.

Věděl by někdo poradit, jaká jsou řešení? Jak to designově schovat.

Ideální by bylo kdyby šel koupit case, kryt.
Našel jsem https://www.aliexpress.com/item/1005003511170304.html což by bylo přijatelné. Jen je to teď už komplikované na objednávky z Číny. (kvůli tomu jsem už rok nic neobjednával. Tohle by byla poslední možnost.)

Děkuji za pomoc

Předmět Autor Datum
Co je konkrétně komplikovaného na objednávkách z Číny?
Wikan 05.08.2022 13:03
Wikan
Asi do poloviny loňského roku, bylo objednávání snadné. Bez celního řízení. Pak EU zavedla clo a dp…
riksaz 06.08.2022 18:58
riksaz
https://www.podnikatel.cz/clanky/vsechny-drobne-zasilky-z-cinskych-e-shopu-uz-lze-proclit-pres-aplik…
ST 06.08.2022 19:15
ST
Všechny balíčky už procliva přímo Aliexpress.
Kolthy 06.08.2022 23:58
Kolthy
Nějak jsem tenhle dotaz pustil z hlavy. Ano letos už jsem párkrát objednával a nikdy nebyl žádný pro…
Wikan 09.08.2022 12:05
Wikan
na sos, gme, tme nic nadodmítkového není?
lední brtník 05.08.2022 16:20
lední brtník
krabicka-plastova-km33c-abs-black
jirka44 06.08.2022 08:44
jirka44
Co třeba krabice Italských rozměrů (šířka 1,5 nebo 2 naší). Dá se poměrně běžně koupit (teda když to…
ml1 08.08.2022 15:07
ml1
Po troše brouzdání v nabídce KV (jistě by měli i jinde) jsem našel i třímodulovou krabici (1 modul =…
ml1 09.08.2022 12:02
ml1
No a musi to bejt displej 1602? Na Aliexpresu je tuna mensich, obdelnikovych grafickych displeju, z… poslední
kubik 09.08.2022 13:35
kubik

Asi do poloviny loňského roku, bylo objednávání snadné. Bez celního řízení.

Pak EU zavedla clo a dph i na malé, levné věci ze zemí mimo EU.

Vygooglil jsem si nějaké aktuální články o tom jaká je situace.
Přehledně https://komparito.cz/blog/nakupovani-v-cine/
Tady je pod článkem diskuze: https://www.skutecnost.cz/rubriky/nakupy/kolik-zaplatite-clo-a-dph-za-zasilky-z-ciny_920.html
Podobné problémy kupujících jsem četl i jinde už dřív.
Prostě kupují to tak aby DPH (VAT) bylo už included a stejně jim ČR naúčtuje DPH znova, a chce poplatky za celní řízení.

Z těchto důvodů jsem přestal z AliEx objednávat.
Vy jste letos z tama něco objednával?
(Jaká byla prodejní cena a jak proběhlo doručení přes celní úřad?)

Co třeba krabice Italských rozměrů (šířka 1,5 nebo 2 naší). Dá se poměrně běžně koupit (teda když to člověk neshání, když to zkouším, tak marně vzpomínám, kde jsem to viděl nacházm jen krabice na omítku, což je tak někam do garáže a ne domu).
https://www.kvelektro.cz/gewiss-27-combi-skrinka-ip40-3m-seda-gw27003-p1182922
https://www.kvelektro.cz/gewiss-27-combi-skrinka-ip40-4m-seda-gw27004-p1213442
Ostatně kdyby se dala klasická lištová krabice https://www.kvelektro.cz/krabice-listova-polyprofil-6482-10h-82x164x30mm-p1234512 naležato tak by akorát byl problém najít na ní nějaký vhodný kryt. A vícemodulové krabice se dělají i pod omítku, toto by mohlo být ono a je to i s víkem https://www.kvelektro.cz/elektroinstalacni-krabice-iboco-04884-152x98x70mm-rozvodna-pod-omitku-p1198440

Kdysi jsem na něco podobného plánoval něco jako https://www.gme.cz/krabicka-plastova-172rc-abs-ip67 akorát si nepamatuju, že by to stálo takovou pálku možná to je jiný rozměr (byly asi tři nebo 4 velikosti) takovou co mám tam nenacházím (dával jsem asi dvě stovky). Mělo se tam vejít arduino a displej byl plánovaný grafický, projekt je odložený ad acta.

Jinak pro stolní použití jsem nedávno koupil https://www.gme.cz/krabicka-plastova-kp08-z-3w mám v něm 2004 - https://www.gme.cz/lcd-i2c-display-20x4 který se tam vejde úplně přesně a vedle něj by se vešel i nějký ten BNC konektor (momentálně to mám jako displej k počítači, který na něj posílá data přes TCP/IP, ale kdyby to mělo v budoucnu něco měřit, ta možnost by byla; původně to měl být měřič pulzů, ale hrátky s ethernetovým modulem to dovedli jinam). 1602 se tam vejde jako nic, ale já jsem zjistil, že 2x16 znaků je pro mě málo, už jen když na jednom řádku chci mít něco jako "Po 8. 8.'22 14:04:53" (to je přesně 20 znaků).

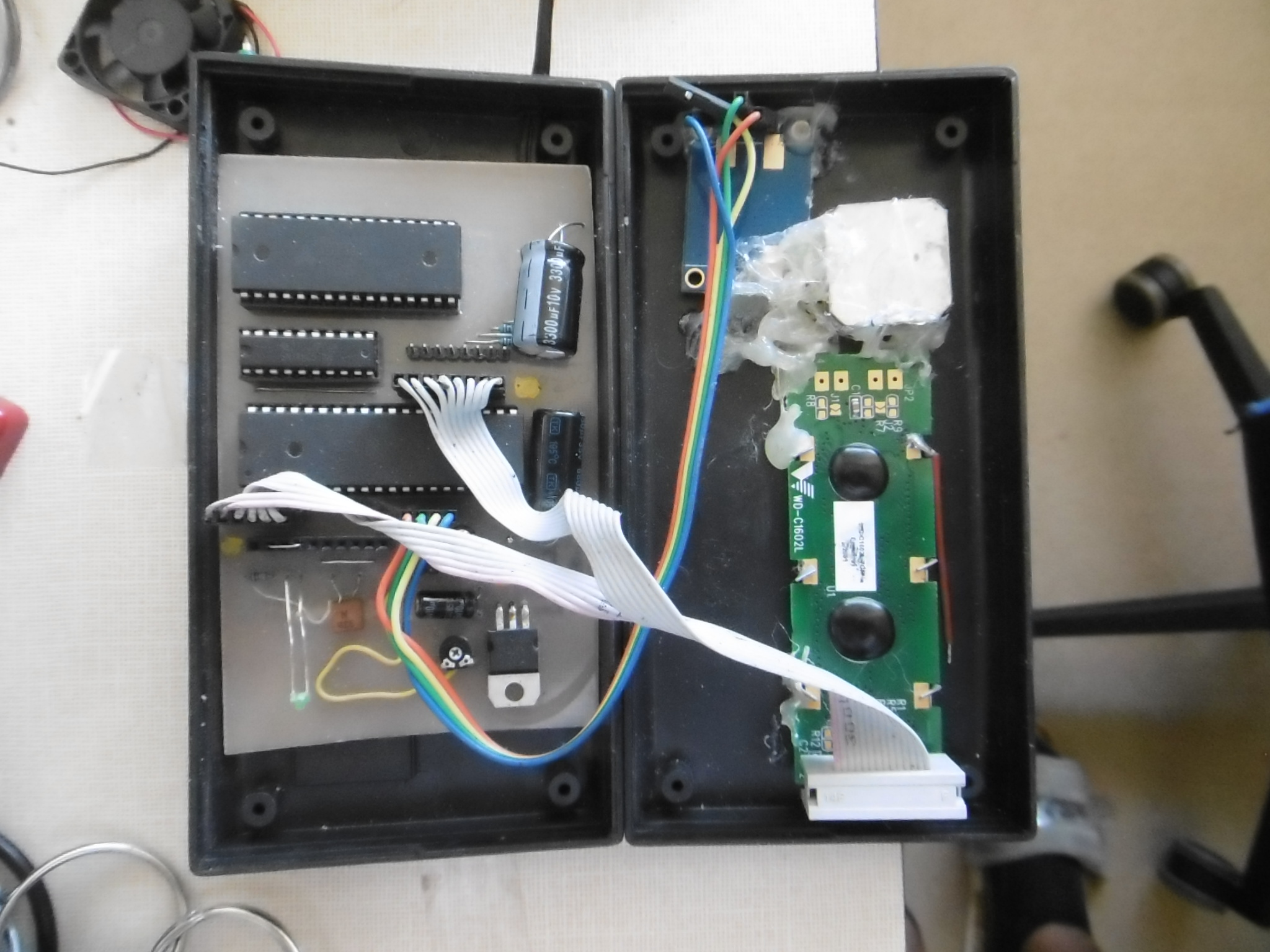

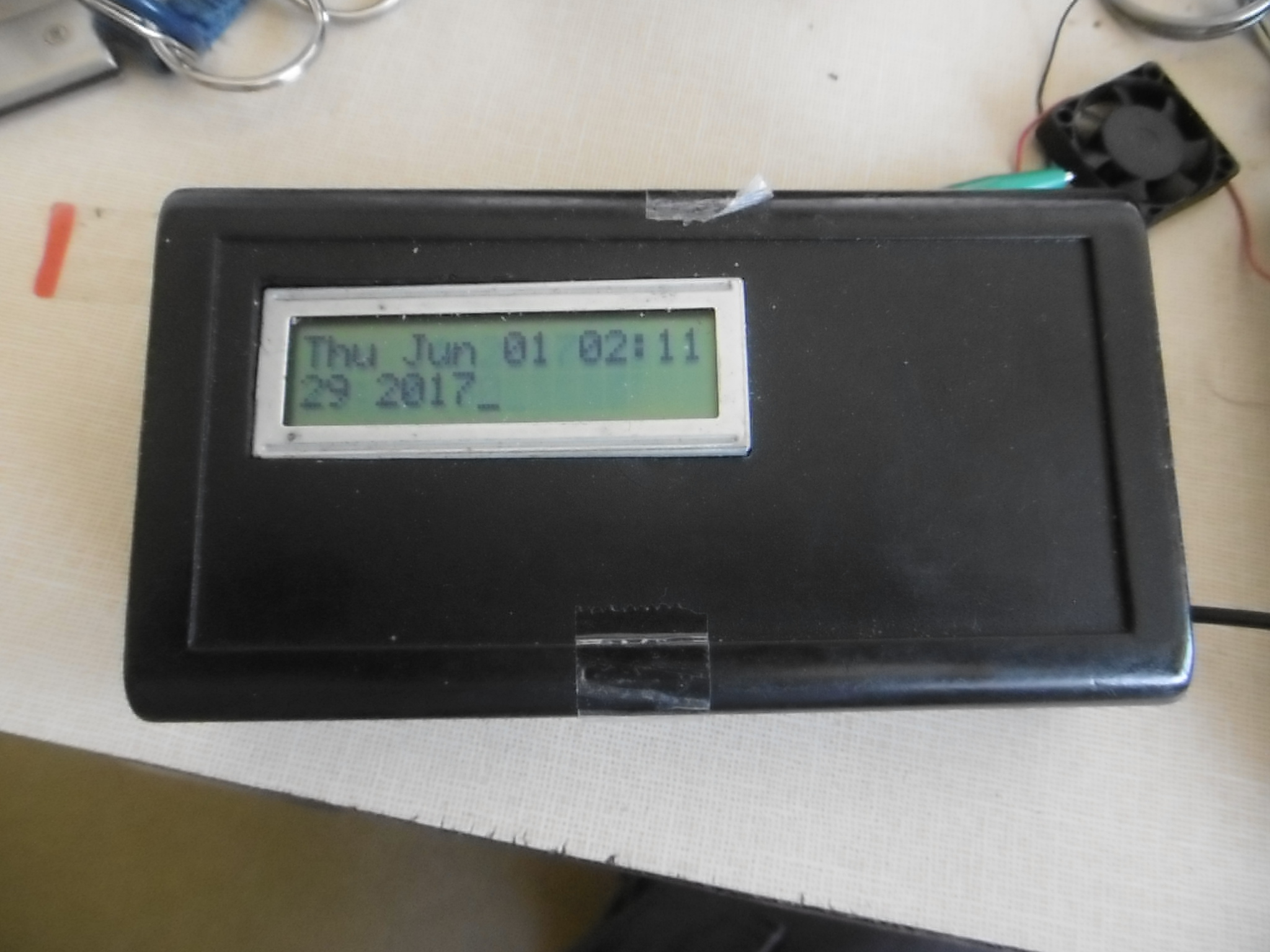

1602 s něčím jako arduino (bylo to ještě před arduinem, takže tam je můj vlastní tišťák a ATMega644, dnes bych dal arduino) jsem umístil přesně do takové krabice https://www.gme.cz/krabicka-plastova-kp33-z-44-abs a prozatímně jsem to v tom roce 2015 nesešrouboval (displej a GPS jsem přichytil tavným lepidlem (to se později odlepilo, takže jsem to opravoval pájkou - vzhled je proto tak příšerný) a krabičku jsem přelepil) a to provizorium trvá dosud (a stále se chystám to přišroubovat). Ale to je spíš na přenosné zařízení, na zeď to asi není ono. Ten displej tam původně ani být neměl, ten jsem tam připojil pro ladění, ale nějak se tam zabydlel, tak jsem pro něj vyříznul otvor. Firmware z roku 17 měl být nějaký dočasný (narychlo odstraněné nějaké chyby), taky zůstal dosud a už se mi v tom nebude chtít nikdy víc šťourat (zobrazení času kompilace se mi dost osvědčilo pro pozdější dohledávání).

Po troše brouzdání v nabídce KV (jistě by měli i jinde) jsem našel i třímodulovou krabici (1 modul = 1/2 našeho přístroje) pod omítku, pokud by se našlo i víko (určitě existuje, jen ho v KV nevidim), je to ideální rozměr.
https://www.kvelektro.cz/elektroinstalacni-krabice-3m-gewiss-gw24403-p1229967

Já říkám italské, protože jsem je viděl v Itálii (přišlo mi tam zvláštní, že měli v krabicích vypínač nebo zásuvku velikosti 1 modul a zbylé dva zaslepené), ale nevím nakolik je tento rozměr krabice běžný i jinde, při dnešní glogalizaci asi kdekoliv (prodává se i v čechách, takže tu v instalaci určitě někde bude taky, určitě to v KV nemaji jen proto, aby měli čim zaplnit regály).
