Problém s tvorbou výkresu v programu SolidWorks

Dobrý den. Potřeboval bych poradit, jak mám vytvořit výkres, který zasílám v příloze. Díly jsem bez problému vymodeloval a následnou tvorbu sestavy jsem také zvládnul bez problému. Bohužel jsem se zaseknul u tvorby výkresu. Předem všem děkuji mnohokrát za pomoc.

PS : V příloze zasílám díly, sestavu a zadání.

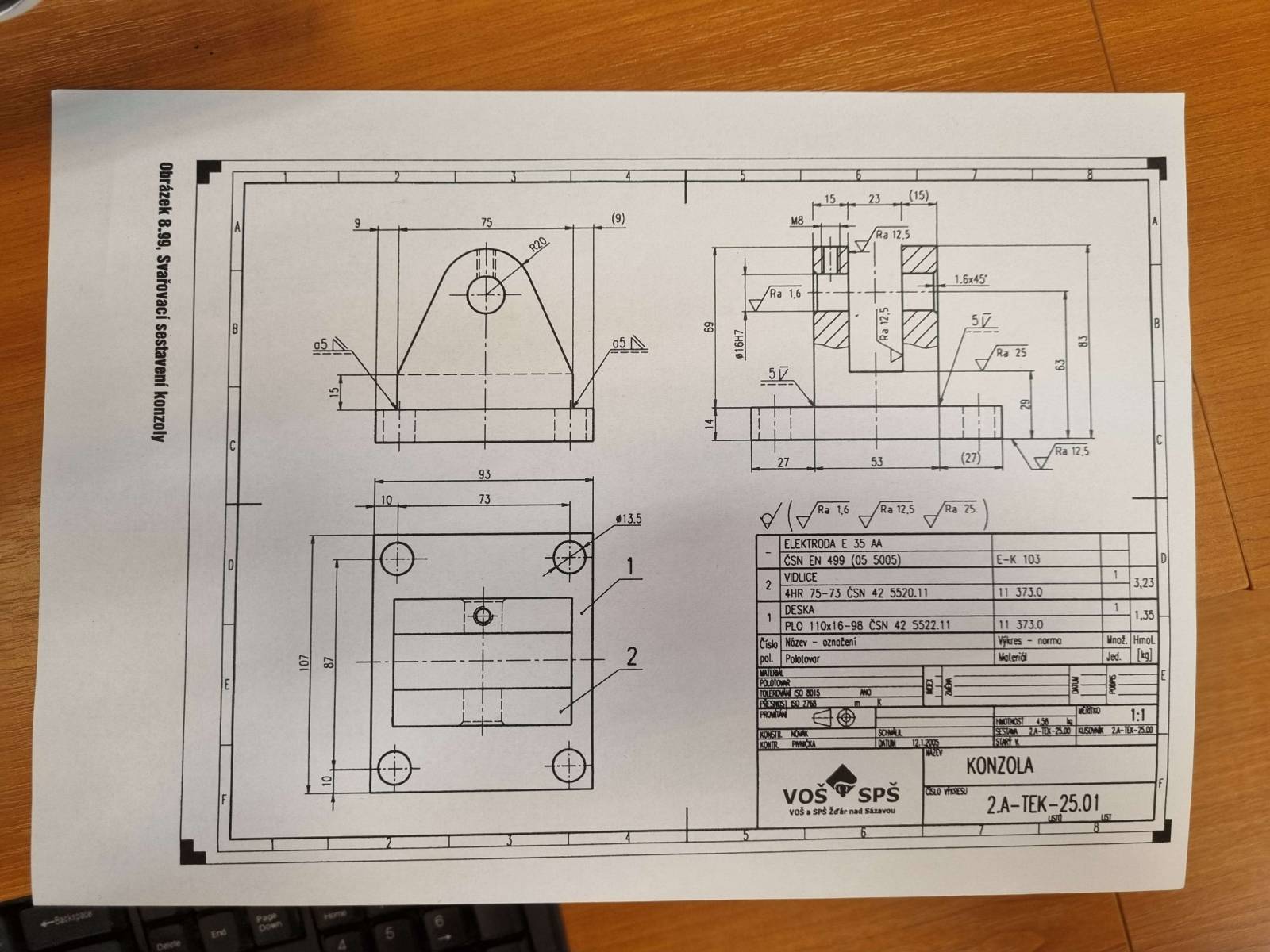

zadani.jpg 198.39 KiB vidlice.sldprt 159.13 KiB deska.sldprt 88.72 KiB sestava-konzoly.sldasm 91.60 KiB

Předmět	Autor	Datum
Je ti jasné, že soubory s extenzí sldprt otevře zase jenom někdo s programem SolidWorks? Proto by sn… Kyncl 06.02.2024 17:36	Kyncl	06.02.2024 17:36
Ano, je mi to jasné, ale bohužel jsem nemohl dohledat žádné forum.:.( Mitkaj 06.02.2024 23:24	Mitkaj	06.02.2024 23:24
Opravdu jsi nic nenašel? ::) KLIK Karel04 07.02.2024 09:26	Karel04	07.02.2024 09:26
Co tohle? https://www.cadforum.cz/cz/ Tady je jak to nedělat: https://forum.zive.cz/viewtopic.php?f… poslední Yarda 07.02.2024 09:41	Yarda	07.02.2024 09:41
