Zapojení předního panelu na skříni

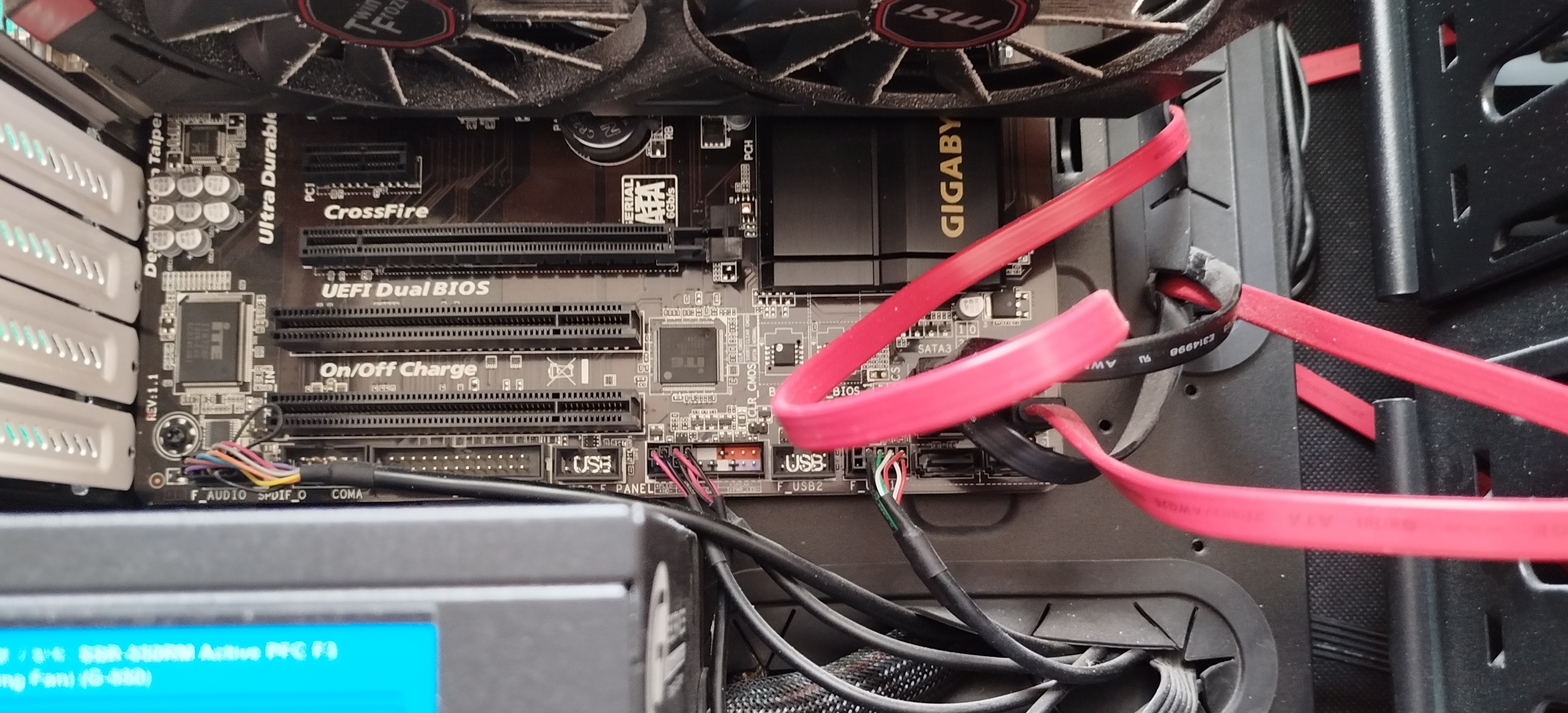

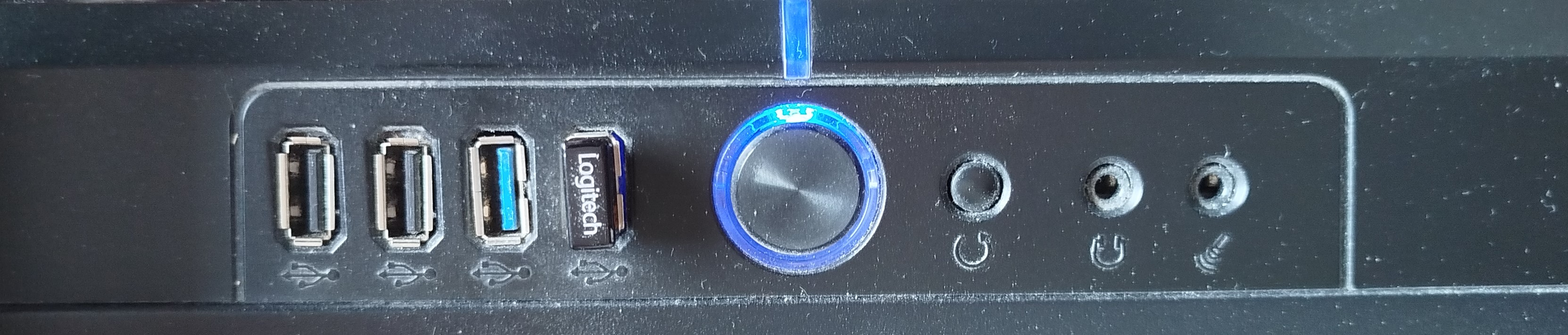

Zdravím, chystám se vyplnit starou bednu (Define-R4-Window-PS.pdf novým hardware. Narazil jsem na problém se zapojením předního panelu (zatím jsem ve fázi studia). Stará deska je GA-Z87-HD3 a nová asi MSI B760 GAMING PLUS WIFI (msi-b760-gaming-plus-wifi-d9385852.htm). Jedná se mi hlavně o ty USB, vypínač a reset. Současné zapojení viz foto.
Pravděpodobná sestava:
intel-core-i5-14400f-d8574514.htm
msi-b760-gaming-plus-wifi-d9385852.htm
gainward-geforce-rtx-3050-pegasus-6g-d9910890.htm
kingston-fury-32gb-kit-ddr5-6000mt-s-cl30-beast-black-expo-d12276314.htm
kingston-nv3-1tb-d12487074.htm
seasonic-g12-gm-650-gold-v1-5-d12671790.htm
Omlouvám se za formu, snad to bude čitelné. Děkuji
A jaký problém to konkrétně je?
Že vůbec netuším (hlavně ty USB) jak mám ty konektory zapojit. Audio a vypínač bych asi dal (předpokládám, že ty konektory pro vypínač, LED a reset jsou nějak označené, protože to není kompaktní samec).

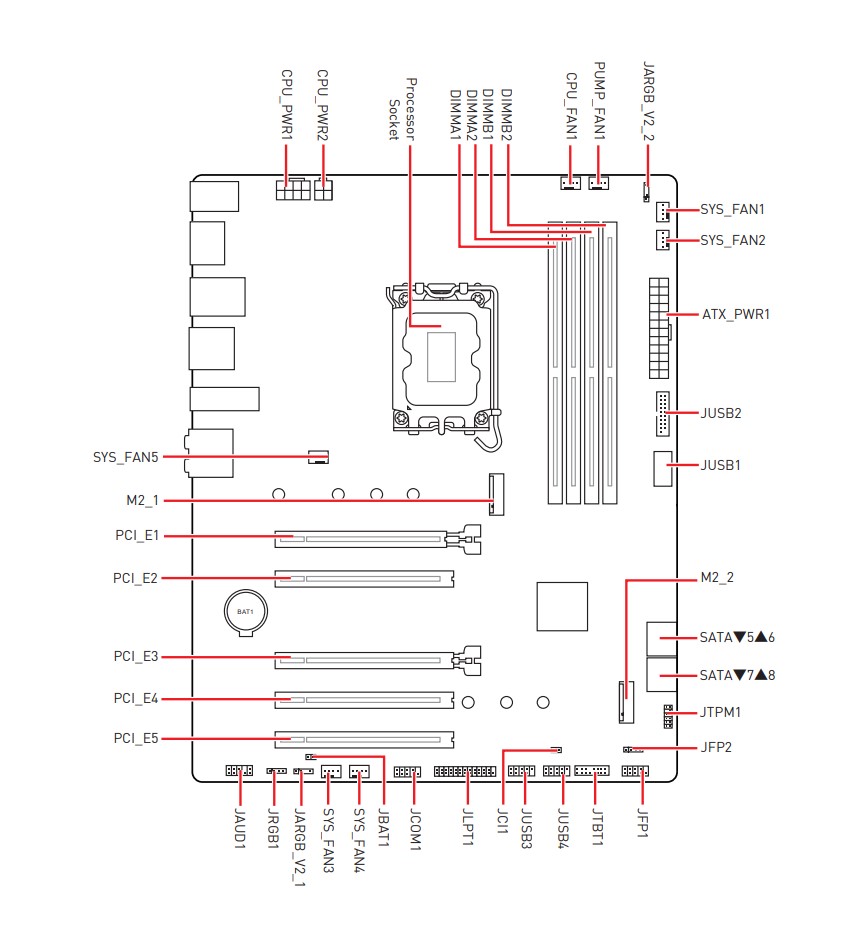

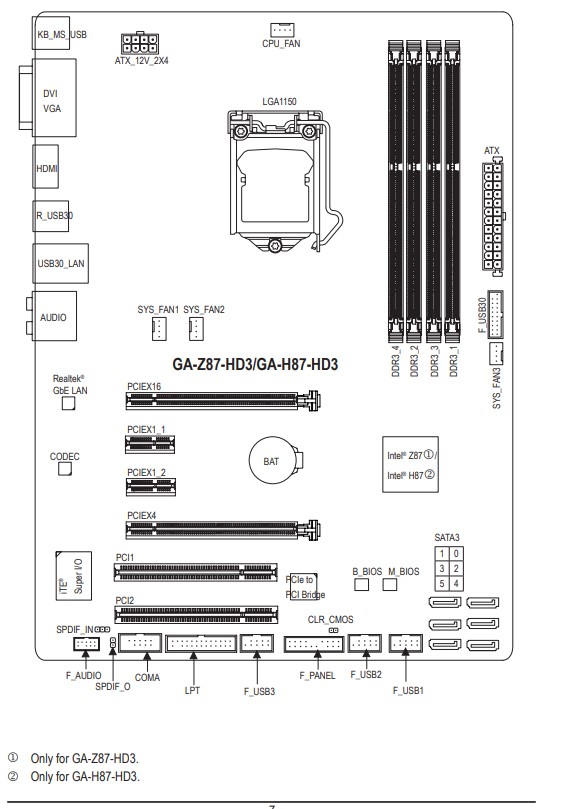

F_AUDIO do JAUD1
F_USB1/2 do JUSB3/4
F_PANEL do JFP1/2
Vždyť ty konektory jsou v podstatě stejné.
Děkuji, nechtěl bych něco podělat tak se ptám. U těch USB nevadí, že jsou teď zapojené jako 2.0 a 3.0? A jak píši, ty konektory F_PANEL jsou nějak označené? Abych je neodpojil a potom nevěděl který kam.
Nerozumím otázce.
Konektory samozřejmě značené jsou a jejich zapojení je detailně popsané v manuálech obou desek.
Podle mě jsou to 3 samostatné kabílky v páru (červený a černý), tak abych to zapojil do nové desky stejně ( jak +/- tak odpovídající funkce -> reset, LED, vypínač).
USB určitě nejsou samostatné kabílky.
Ano, ale já píši o konektorech pro F_PANEL. Kam co zapojit jsem už pochopil, ale u toho F_PANEL nevím, jestli je po odpojení zapojím stejně, proto se ptám, jestli jsou nějak označené.
A já psal, že ano.
Tak se omlouvám (já si to nevztáhnul na ten F_PANEL) a děkuji.
Tak snad se dílo podaří.
USB2 do JUSB3 a USB3 do JUSB2.
JAudio je asi "vzhůru nohama" oproti F-Audio.
Podle chybějícího pinu asi ano.
Ono to poplést skoro nejde, protože většina koncovek mají tzv. slepý pin a jinak to dát ani nejde. U těch dvoupinových (PWR, Reset) je to víceméně fuk, ale stejně mám raději když jsou všechny nápisy směrem nahoru. Vše je navíc označené jak na desce, tak na koncovce kabelu a v manuálu.
- výrobce průmyslových desek advantech minimálně 20 let (od pentia4 dodnes) popisuje kabeláž ve svých bednách tak, že jsou všechny popisky směrem dolů k desce. aspoň se to neplete.
koukám že na ebay ty p4 nabízí i s nafouklými kondy - https://www.ebay.com/itm/274652212537
Ty jo, to je cena
průmyslové cpu karty jsou dražší, typicky kolem 20t. bez dph osazená intel 6-10.gen
náhradní díly s c2d a celními poplatky z asie skoro 10t (těmi právě nahrazuju staré P4, jinak se chytnou i 4.gen intel)
ale prodávat za 10t viditelně vadnou kartu, kde budou poškozené i smd kondy a možná i přehřátý polonefunkční chipset, to má číňan slušně nasrané v hlavě.
Zdravím, snad ten dotaz můžu vložit sem. Mám Arctic Freezer 36 se dvěma větráky. Ve videu je zapojit jeden CPU_FAN a druhý CPU_OPT. Na desce je jen PUmp_FAN. Mohu ho zapojit tam? Nebo do nějakého SYS_FAN? Děkuji.
si říkám proč ta spousta větráků - tebe napadlo si koupit intel 14.generace? nečteš nejmíň 5 let noviny?
ten lowend ssd (kingston nv3), pravděpodobně qlc - ten ti taky nevadí?
O počítače se nezajímám, ale na problémy s generací 13 a 14 jsem kupodivu narazil na foru o kolech. Jako kancelářské PC mi to bude stačit a ty komponenty tam nejsou přivařené, tak uvidíme. Samozřejmě kdyby došlo k nějakým nestabilitám atd. tak by mě to nepotěšilo. Mým hlavním úkolem je to slepit dohromady a zprovoznit.
Jo a u těch kol je to stejné. Borec chce koupit kolo, najede 500 km za rok a jak to nemá tohle a tohle tak je to špatný.
od intelu (proc by mel kancelarsky pc topit?) a od qlc disku davam uce pryc.
