Havárie disku
Dobrý den,
po připojení externího disku přes USB se mi z něho zakouřilo. Jedná se o disk Seagate 160 Gb Barracuda ST3160215A.
Ze spodní strany disku je přišroubován na tišťák. Po odšroubování tišťáku jsem zjistil, že na tomto tišťáku mi
shořela součástka hned u napájení. Data z tohoto disku bych docela potřeboval. Proto bych se zeptal, nevíte kde tuto elektoniku lze
zakoupit třeba i z havarovaného disku nebo můžete mi nějak pomoci či lze použít i nějakou jinou. Děkuji předem za radu případně za pomoc
Specializované firmy - mají většinou kompletní sety elektronik od HDD (záleží na revizi, druh, typ, sérii). Bude to palba. Google: záchrana dat
Hodilo by se foto.
Já jsem na horách a ne doma. Ten integráč co shořel dle mne vypadá jako stabilizátor má to jen tři nožičky a zespodu integráče plíšek jako chladič. Foto udělám.
Elektroniku muzes vymenit uzivatelsky. Otazkou je, zda odesla elektronika nebo treba motorek, ktery zvysenym odberem zrusil elektroniku.
Po elektronice bych se kouknul po PC bazarech
I to je možné, že je kaput motorek. Já mám podezření na zdroj pro disk. Asi jsem udělal blbost a použil zdroj pro disk něco jako pro notebooky, ale s výstupem pro disky originál a nevšimnul jsem si, že je zapnutý(přepínač na kabelu). Večer jsem přetahoval data z nb do zálohy na disk a zapomněl jsem jej vypnout.Jen jsem jej připojil a už to bylo. Záblesk a kouřmo. Možná, že bylo vyšší napětí na výstupu zdroje. to zjistím až budu doma. Asi budu běhat po bazarech hledat tento typ disku. Jesli správně předpokládám, tak to musí být elektronika právě pro tento typ nebo to může třeba být elektronika pro stejný typ disku SATA?
Musis najit stejny
Totozny disk. Ale ani pak nemas vyhrano - v EEPROM desky elektroniky jsou ulozeny parametry fyzickeho formatu, vadnych clusteru, remapovanych clusteru,... Nemusis tudiz z disku precist vse/neco/nic.
Nejdřív vyletuj tu součástky, co odešla a zjisti co to bylo. Je značná šance, že to neprolítlo dál a bude stačit ji vyměnit. Nedávno se tu řešilo něco velmi podobného - odešlý transil. Po výměně všechno šlapalo.

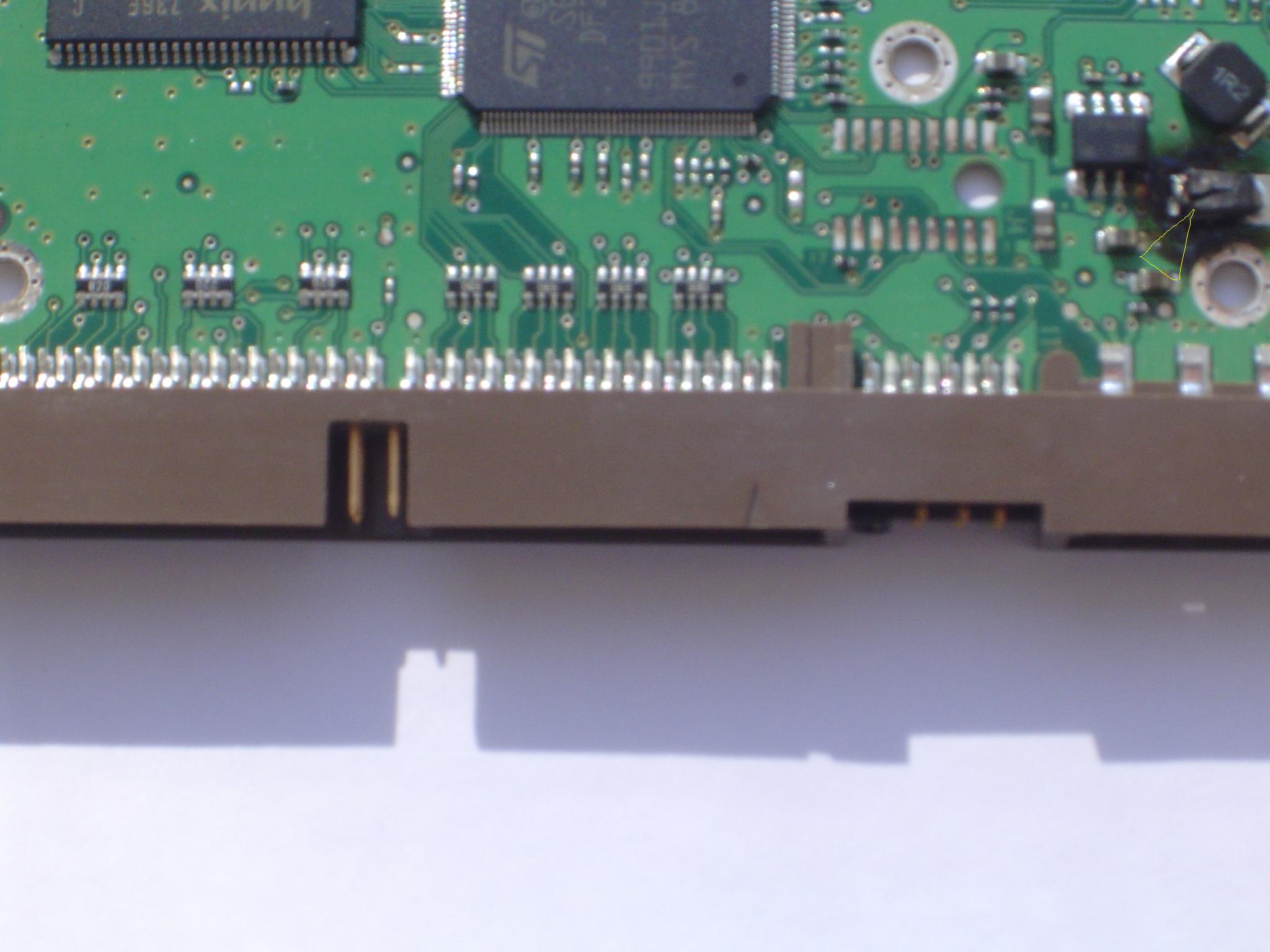

Tak jsem se vrátil z běžek a vyfotil. Jenže nevím co je to za součástku. Je roztržená. Snažil jsem se to označit slabou šipkou.
Kvalitu fotky nekomentuju. Je to nejspíš buď kondenzátor nebo transil. Odletovat, vyčistit desku lihem, prohlídnout lupou, jestli se neodpařil některý spoj. Potom zkusit bez té součástky, ovšem na správný zdroj a se správnou polaritou.
Jedině souhlas.
Děkuji za radu. Pro napájení disku jsem použil externí zdroj profesionální pro napájení disku. Změřit jej teď nemohu,jsem mimo domov. Normálně používám zdroj vyvedený z compu. Jinak na tento externí zdroj jsem včera večer normálně používal. Teď již to nechám na doma, v pondělí se na to vrhnu. Až se vrátím z hor tak napíšu jak to dopadlo. Tady na opravu (odpájení a vyčištění) nemám podmínky. Ještě jednou děkuji za rady.
Pokud je to vicevrstvy tistak, bude lepsi ji odcvaknout a novou naletovat na existujici vyvody
Ono to spíš vypadá na SMD.
To neodcvakne, to je SMD :) Vybera sa to dvoma pajkovackami, v kazdej ruke jedna V nudzi sa da aj jednou prechadzanim zo strany na stranu kazdu sekundu az kym nepovoli.
P.S. to dotazovatzel - tak ako pise jirka44, skusit to vybrat a moze to potom fungovat. Vypada to ako ochrana proti prepolovaniu, takze si tam zdroj strcil naopak? Kladivom? Davaj poriadny pozor ze strkas konektor zdroja spravne, druhe prepolovanie to uz neprezije.
Ten zdroj je profesionální tj. Zakoupen v obchodě. Má konektor pro napájení disku, u kterýho nelze obrátit polaritu. Stále, ale nevím co je to za součástku. Ta se normálně rozpadá. Dle pohledu na ni asi se rozpadne. Protože ten plast je zcela kaput. Ono to možná půjde "vydrolit pinzetou" pokud ta součástka nemá vývod středem tj pod součástkou a pak očistit I tak děkuji za radu. Jinak normálně odstřihuji kondenzátory a pájím na vývody na desce. Ale, elektroniku disku jsem dosud nedělal. takže jsem chtěl získat nějaké zkušenosti. Na chalupě nemám vybavení tak se na to vrhnu až v pondělí. Děkuji za rady. A jak jsem dopadl vám napíši po neděli.
V obchodě se prodáva ledacos. Taky zdroje, na kterých je napsáno 12V a leze z nich 20V. Takže pokud to budeš někam připojovat, tak jedině do počítače na originál MOLEX čtyřkolík. Tam máš jistotu, že +5V i +12V je tam kde má být. Podle tý fotky to typuju na transil v obvodu +5V, který dostal tvrdých +12V. Takže splnil svou povinost a zaplatil za to životem. Už je v křemíkovém nebi.
Jinak to normálně odpájej mikropájkou, ono se to nejspíš rozpadne samo.
Co se týče té elektorniky -nestačí stejný disk měla by být stejná i verze plošňáku nebo firmware /to sou další čísla co najdeš na disku/. protože výrobce to časem mění. Ta součástka bude asi k odletování na většině seagate disků z té doby.
Najdi si presne stejny na ebay.de alebo na aukro. Musi to byt presne do bodky stejne typ ove cislo aj velkost disku, vsetko stejne.
Z trochou stastia to pojde (kolega tak zachranil data z jedneho disku, nie som si isty ze ci prepajkovaval aj eeprom zo starej na novu dosku alebo co, uz sa nepamatam).
Tak jsem vypájel tu shořelou součástku dle vašich rad. Smontoval disk, připojil všechny kabely a on začal fungovat. Všechny data jsem překopíroval na jiný disk. Povedlo se, disk funguje. Trochu mi to trvalo, nebyl čas. Děkuji všem za rady.
Zdravím,
před dovolenou jsem udělal hloupost a v časové tísni zapojil můj externí disk WD My Book Essentials 3TB na zdroj k Notebooku. Následkem toho se z něj ihned začalo kouřit. Okamžitě jsem jej odpojil. O té chvíle po zapojení na správný zdroj sice dioda zapnutí svítí, ale disk nevydává žádné zvuky načítání a ani jej Windows 10 ani v systému nástrojů nenalezne.
WD Drive Utilities jej nalezne, ale píše 0 bytů a s diskem nelze nijak pracovat.
- z obrázků na uložto je vidět, že součástka označená šipkou je uhořelá.
p1010021-jpg
p1010011-jpg
Víte někdo o jakou součástku se jedná?
Nechá se odstranit a vyměnit?
Popřípadě bude Disk fungovat bez ní?
Děkuji za pomoc
Bez té součástky to fungovat nebude.
Řešením je získat vadný disk s funkční elektronikou a vyměnit tu destičku - napájecí část disku.
děkuji
