Ofukování procesoru z boku místo z vrchu. Větráček se 4pin konektorem
Ahoj,
Mám doma v serveru dvojici intel Xeon LV 5138 s původními chladiči a větráčky. Nechtěl bych tam dávat nějaké Coolermastery nebo podobně, jelikož tyhle chladiče jsou šroubované skrz desku (v ní jsou díry a nosná kovová konstrukce) přímo na distanční sloupky skříně. Moderní desktop desky jsem už dlouho neviděl, ale tohle rozhodně nebývalo u desktopu běžné.
Procesory jsou low voltage a mají TDP 35W.
Za těmito procesory jsou banky pro paměti, které ovšem dost topí, zatímco procesory minimálně. Chtěl bych procesorovýmí větráky hnát vzduch skrz procesory i paměti, k tomu účelu bych si samozřejmě vyrobil potřebný wind tunel

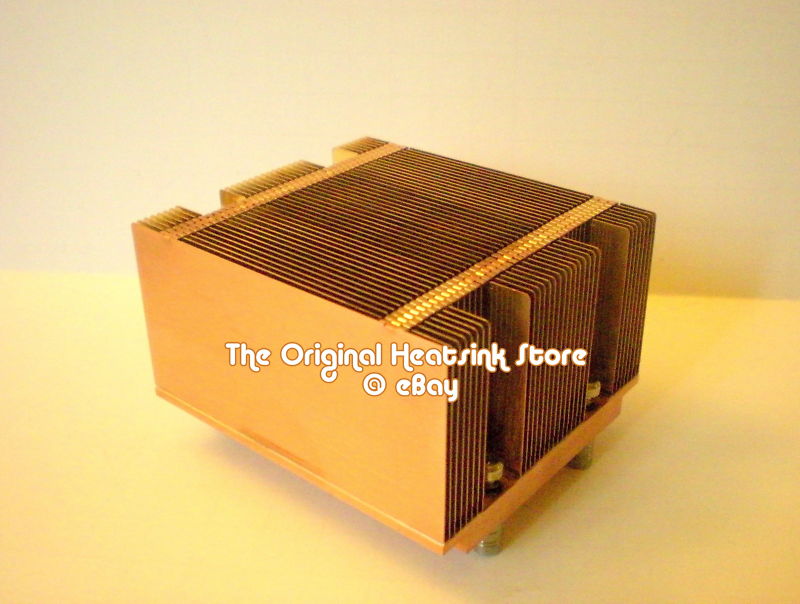

, ale je jasné, že tyto nízké chladiče ofukovat z boku je nesmysl. K procesorům se jako druhá možnost ještě dá pořídit chladič pro 2U uzavřené skříně, kde je proudění zajištěno mohutným (já tomu říkám vysavač) systémem ventilátorů.
PFkbmC!~~_3.JPG){kind=link}
Rád bych celý systém (procesor - poměti) nechal ofukovat pouze proceorovými větráky, nejschůdněji se mi jeví varianta původních ventilátorů a 2U chladičů doplněné o příslušně tvarové doplňky a mám pár dotázků (spíš prostor pro názory):
Uchladí původní ventilátory procesory proudem vzduchu z boku přes ten větší chladič?
Uchladily by původnodní ventilátory ve stejném designu i procesory E5345 s TDP 80W?
Existují ke koupi zvlášť větráčky a 4pin konektorem, které by plně nahradily ty původní? Ty jsou titiž blbě tvarované a půjdou přizpůsobovat pro chlazení z boku jen obtížně.
Díky za názory.
ono to bude záležet od zátěže a prostředí, kde ten server běží, ale tyhle 2U chladiče se používají prakticky pro všechny žeóny, takže stačí jen přes ně hnát dostatečný objem vzduchu. Windtunnel to IMHO bude řešit celkem bez potíží.
Chci to dát do vodotěsné skříně do sklepa s celoroční teplotou pod 15°C.
Při padá mě to krkolomné, určitě nějak z boku to asi nepůjde, nebude dostatečný proud luftu.
(ty chladiče potřebují určití přetlak vzduchu )
Takže snad jedině použít jiné výkonné vrtule ze shora na místo těch origoš.
Nevím jak jsou tam velké 60mm 80mm ...... i některé menší umí/mají 4pin(PWM)
naopak - takto se to normálně řeší prakticky u všech značkových serverů. Vpředu na panelu basávací otvory, za nimi baterie fofrníků, pak vstup do tunelu, v tunelu napřed chladiče a za nimi RAM moduly, vývod nad desku pro chlazení samotné desky a karet a pak zadní stranou ven.
Samozřejmě to znám, ale chtěl jsem se vyhnout té baterii větráků, aby to němělo dohromady větší spotřebu než samotný server.
V serveru nejsou disky, pouze procesor a paměti. Disky jsou v samostatném diskovém poli (iSCSI) v backplanech s ventilátorama.
Jasně, ale tohle je 1Učko, pokud to máš v normální krabici, uchladí to 2x12cm ventilátory (nebál bych se ani jen jednoho). Takto to mají řešeno např. Dell Precision pracovní stanice.

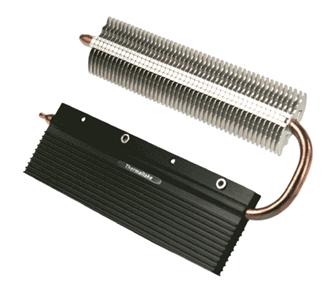

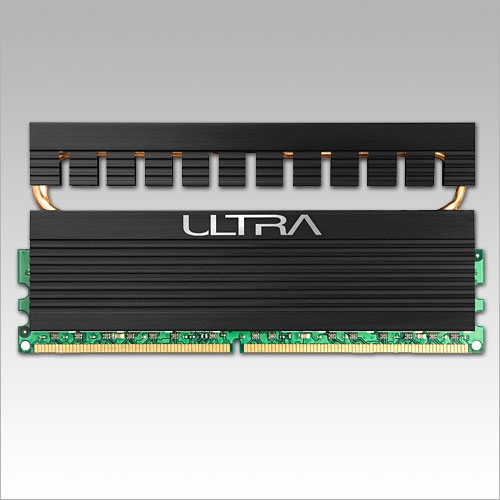

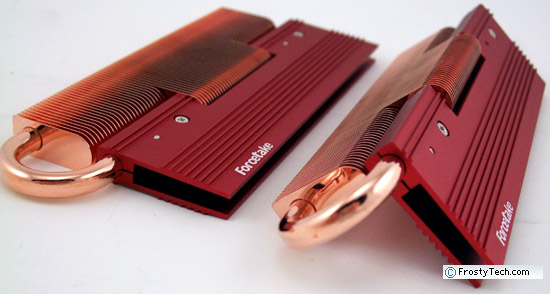

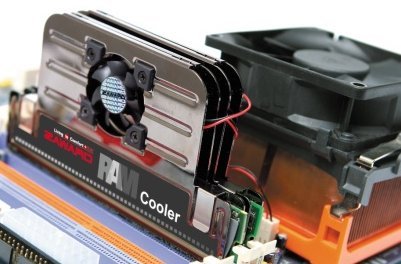

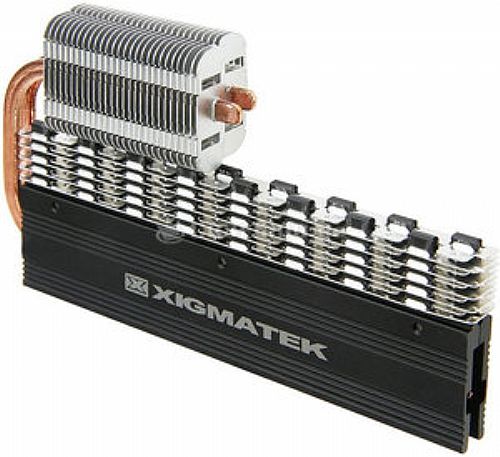

nebolo by jednoduchšie zakúpiť pasívne chladiče na RAM ?
Nebylo, v té skříní není dostatečný luft. Je v něm kvalitní zdroj, a při okolní teplotě 15°C téměř netočí ventilátorem, takže ve skříní není dostatečný luft. Nehledě k tomu, že tohle řešení při 8 modulech by vyšlo zatraceně dráž
.
Tak jen někde objevit 8cm větrák se 4pin konektorem - zapojeným, aby to suplovalo větráky na procesoru.
proč 8cm? Větší 12cm se normálně prodávají (jak 3-pin, tak 4-pin) jako příslušenství pro "tower" chladiče desktopů...
Arctic-Cooling Arctic F8 PWM
http://www.alfacomp.cz/php/product.php?eid=1051400 7N0BU0CITUR
(ty samé jsou 90,120mm )
