Nefunkční bedničky u PC

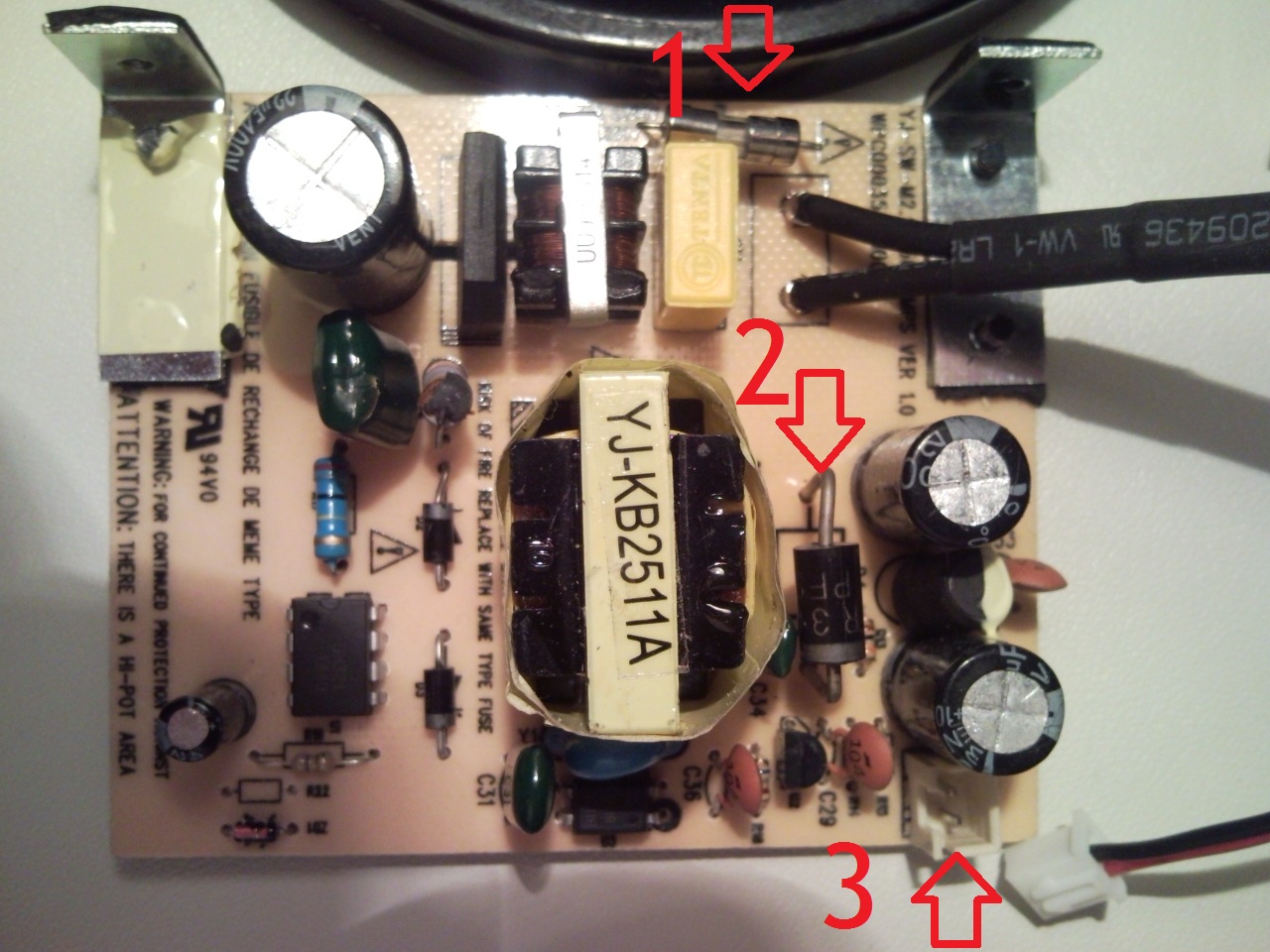

Bedničky jsem rozebral. (Aby mě nebacily kondenzátory a 220V si pozor dávám.) Pojistka (na obrázku označeno číslem 1) je dobrá. Ale na výstupu (na obrázku označeném číslo 3) by mělo asi být 12V, ale je tam jen 1V a to jen na chvília pak se zase ztratí. Měřil jsem diody a našel asi jednu vadnou (na obrazku pod číslem 2) má v obou směrech 14ohm. Může mi tady někdo poradit jak přeměřit další součástky, nebo pokud takový dotaz sem nepatří, nasměrovat někam, kde se řeší tohle. Děkuji.
To je jen napájecí obvod? Není k té diodě paralelně nějakej odpor, či cívka, že to má v obou směrech 14 ohm? Nejlíp ji proměříš až po vypájení.
Aha, tak já ji zítry vypájím a proměřím. Zatím děkuji.

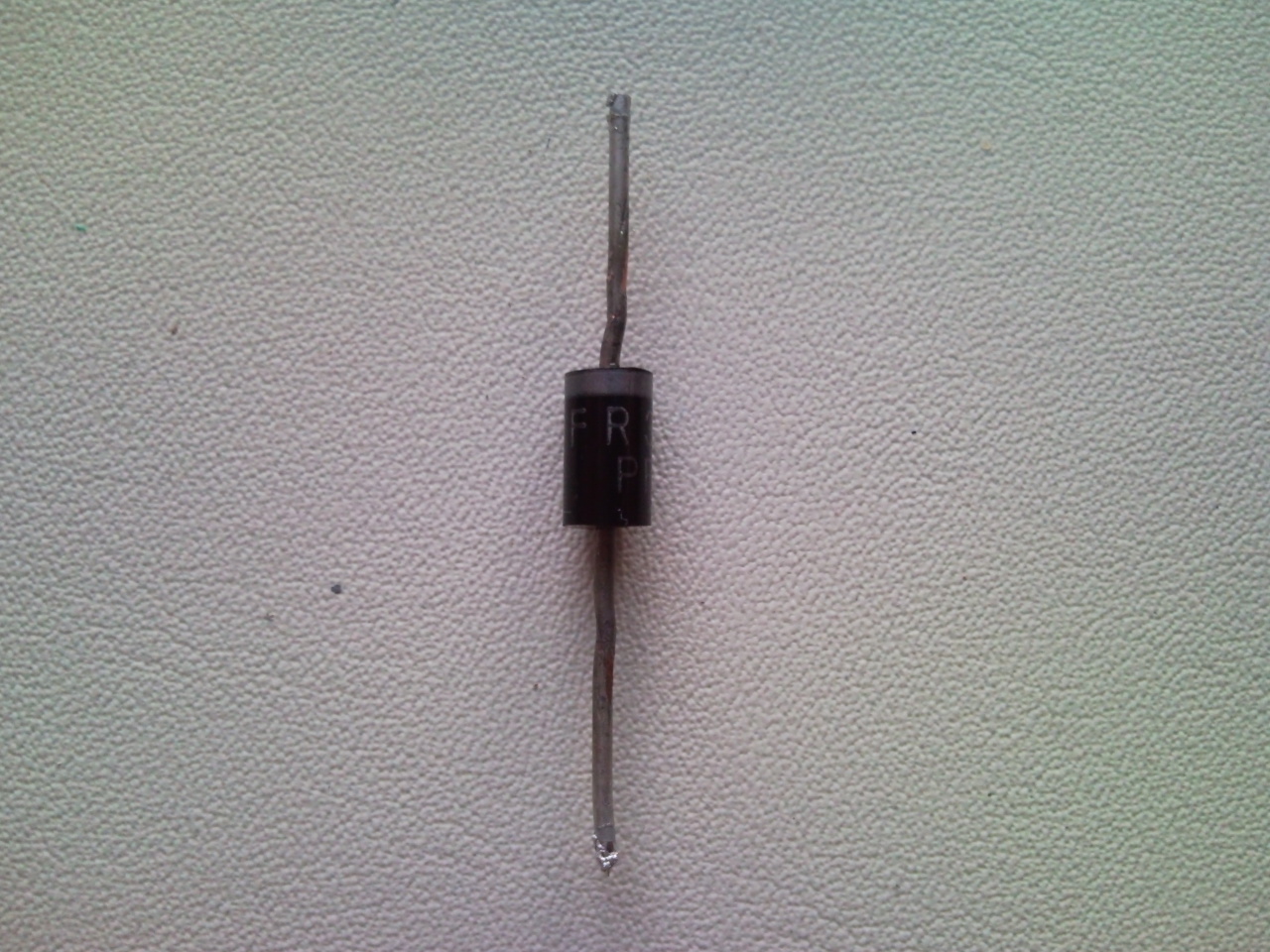

Tak jsem ji vypájel (FR 305 PFS) a když dám multimetr do polohy 200 Ohm se signálem, tak píská a zachvíli se na něm objeví 14 Ohm v obou směrech. Takže koupím novou, napájím a uvidím.
Ještě bych chtěl poprosit, jestli někdo neví o nějakých stránkách na kterých je srozumitelně popsáno jak proměřovat desky plošných spojů. Kde by bylo popsáno, která součástka je co zač, co dělá atd. Hledal jsem, ale nic moc kloudného jsem nenašel. Děkuji.
Po výměně už bedničky hrajou, ale ta dioda se hrozně zahřívá, neudržím na ní prst ani chvíli. Je to normální? A ještě ty bedničky hrajou nějak potichu, nahlas to je až dám potenciometr úplně na plno. Děkuji.
Ja ak potrebujem v dosahu PC 12 voltov-riesim to z PC zdroja. repraciky by to asi utiahlo....
To zahřívání a následný odpálení diody bude asi následek, nikoliv příčina. Nejspíš do té diody teče příliš velkej proud a je třeba zjistit, proč tam teče tak velkej proud. Možná je to jen blbě navrženej celej obvod, protože už ta původní didoda je poměrně velká na malý reprobedničky. Bohužel, víc nevydedukuju, pokud bych to neměl v ruce, nebo ideálně neměl přímo schéma zapojení.
Možná bys mohl do budoucna předejít opětovnýmu spálení tím, že bys koupil a dal tam nějakou výkonovou diodu a opatřil ji malým chladičem. I když je to jako drbat se pravou nohou za levým uchem.
K té nízké hlasitosti - je možný, že naopak je v prdeli zesilovač a celej odpálil ten napájecí zdroj (ta odpálená dioda). Máš-li ampérmetr, proměř klidový proud do zesilovače. Pokud je nezvykle vysoký, tak hledej příčinu v zesilovači.
Když mám hlasit stáhnutou, tak nebere nic, ale když dám 90% hlasitosti tak odběr proudu skáče od 50mA až do 300mA. jestli je to moc nebo málo nevím, ale dioda hřeje za chvíli na 100 °C.
Spíš máš v prdeli koncové stupně. Zatěž ten výstup ze zdroje jen nějakou žárovkou (řekněme 12V/2W), jak bude dioda žhavit.

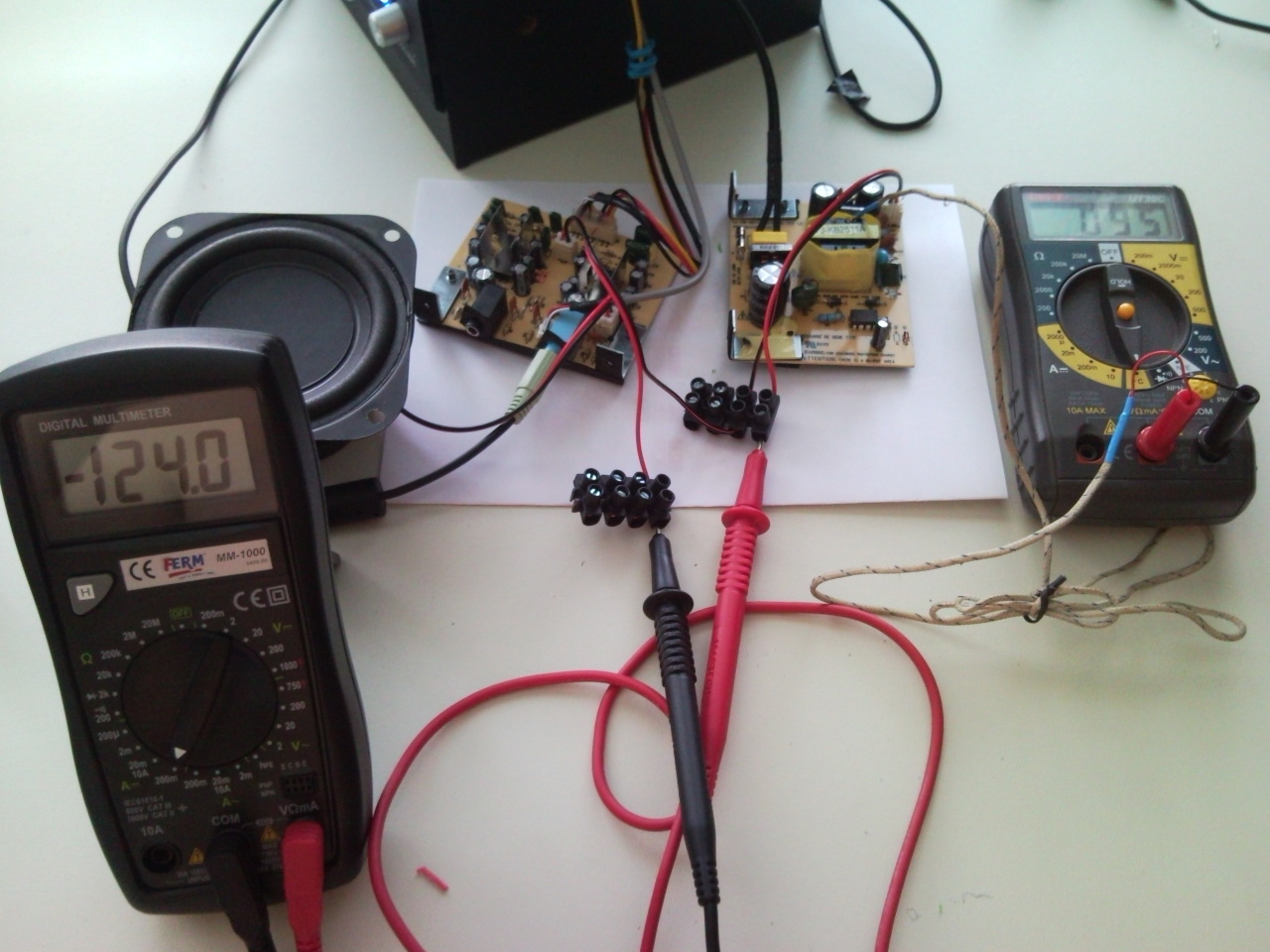

Tak jsem zatížil ten výstup ze zdroje (bez zátěže tam je 10,7V) žárovkou 12V/2W a teplota stoupala až nad 100°C. Dál už jsem rači neměřil. Kolik stupňů by tam mělo být? Co to znamená?
Tak poslední stav je takový: zesilovač je v pořádku, protože jsem strkal sluchátka ze předu a tam je jenom prodloužení výstupu z pc a v zadu na výstupu ze zesilovače to hraje už pořádně silně. Takže když dám hlasitost na 20% potenciometru, tak je to hlasité dostatečně. Zesilovač bere 90mA, ale ta dioda se i tak zahřívá na 90-110°C. Je to normální teplota nebo kolik by měla normálně mít? Když na ní foukám tak klesne na 80°C.
tak tam dej jinou na vetsi proud v pouzdre TO-220 a dej na ni chladic
Teď jsem našel článek, že vytrží až 200°C a 150°C je přípustná provozní teplota nezkracující životnost. V tom případě by těch 110°C mělo být úplně v pohodě.
No když se spálí tak to udělám. Díky za radu.
V žádném případě to normální není. Dioda je přetížená.
Já jsem úplnej začátečník, ale tady: http://www.datasheetcatalog.org/datasheet/dccompon ents/1N5404.pdf
píšou: Operating and Storage Temperature Range -65 to + 175
A dals tam stejnou diodu? FR305 je rychlá dioda pro pulsní zdroje, jestli tam dáš "obyčejnou" usměrňovací, bude topit.
Dali mi v obchodě náhradu 1N 5408 DC.
http://www.datasheetcatalog.org/datasheet/dccompon ents/1N5404.pdf
Stojí tam: Operating and Storage Temperature Range -65 to + 175, takže já bych jí zatim neměnil.
To není rychlá dioda!
Edit: Tak ono je to opravdu náhrada: http://www.ges.cz/cz/1n5408-tap-GES04900349.html?l istType=1, takže problém nebude v rychlosti.
Edit 2: Dioda bude přetížená, jak jsou na tom kondenzátory na výstupu toho měniče?
Ty "bedýnky" nebudou mít oslnivý výkon > nebylo by nejlépe nahradit to klasickým zdrojem s klasickým transformátorkem?
Taky se divím, že na pár wattovej zesik použili pulzní zdroj. Asi je to levnější, než kus mědi.
Jak jsou na tom kondenzátory nevím, protože nemám multimetr, kterým bych je změřil. Nevím jak jinak bych je prozkoušel.
A kolika watový klasický transformátorový zdroj bych měl případně koupit?
Jsou nějaké údaje k bedničkám (ne vymyšlené hausnumero PMO), případně zkusit vyfotit nf zesilovač, což bude nějaký šváb.
Edit: Podle toho proudu, co jste naměřil, tak tohle by mohlo stačit: http://www.ges.cz/cz/ei48-16-8-212-GES07506979.htm l?listType=1 + dvě diody: http://www.ges.cz/cz/1n4007-tap-GES04900374.html?l istType=1 + takové 4 kusy: http://www.ges.cz/cz/rad-1000-25-rm5-GES05400350.h tml?listType=1 paralelně. Na vstupu Tr pojistka 80mA pomalá...
Děkuji za informace.
