zdravim.. nemate niekto skusenosti s programom Eagle na vyrobu schém ? potreboval by som vediet kde sa pridavaju jednotlive suciastky ako napr. rezistory, kodnenzatory, ledky atd... a este ako si potom tu schemu dam do dosky plosnych spojov... dakujem

Předmět	Autor	Datum
Součástky přidáváš do schématu z knihoven, které jsou jednak součástí Eaglu (adresář Lbr), jednak si… Pytlík 04.02.2014 18:00	Pytlík	04.02.2014 18:00
ak pouzijem nejaku suciastku tak mi ju do schemy neprida... Behkuh 04.02.2014 18:15	Behkuh	04.02.2014 18:15
když kliknu tady na OK, tak mi ji přidá. Popiš přesně, co vlastně děláš.[http://pc.poradna.net/file/… jirka44 04.02.2014 18:28	jirka44	04.02.2014 18:28
Jen dotaz. Mam vytvořen tištak a chci jej vytisknout. Dali se odstranit ty popisky soušasek a součas… 12456 03.08.2014 17:53	12456	03.08.2014 17:53

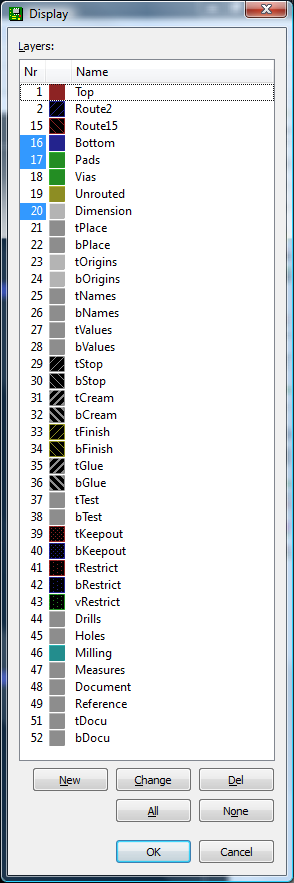

Jistě, od toho lze zapínat a vypínat zobrazení vrstev. jirka44 03.08.2014 17:55	jirka44	03.08.2014 17:55

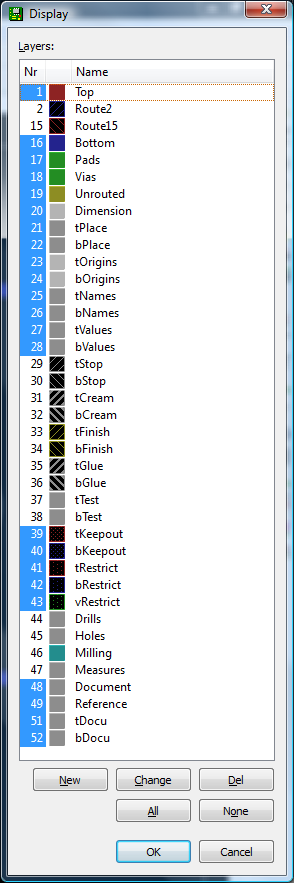

Nastavíš si, které vrstvy to má tisknout. Ten program má nápovědu i tutorialy, opravdu si o tom nech… poslední karel 03.08.2014 17:56	karel	03.08.2014 17:56

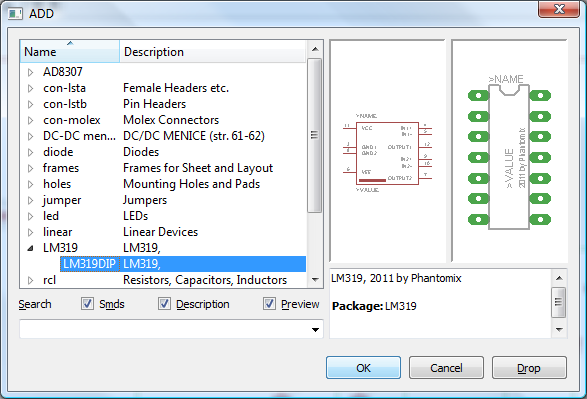

Součástky přidáváš do schématu z knihoven, které jsou jednak součástí Eaglu (adresář Lbr), jednak si další knihovny můžeš vytvářet sám. Spolu se "schématickou" součástkou se přidává do automaticky vytvářeného výkresu plošného spoje i pouzdro součástky s propojením podle schématu. Pokud má součástka přiřazeno více pouzder (např. u kondenzátoru či rezistoru je jich několik desítek), tak si při umisťování součástky do schématu zároveň musíš vybrat i jedno z možných pouzder. Pochopitelně, kdykoliv se ti zlíbí, můžeš pouzdro změnit.
