DMA - cinnost

Ani z Wiki se to nedá pochopit?
DMA

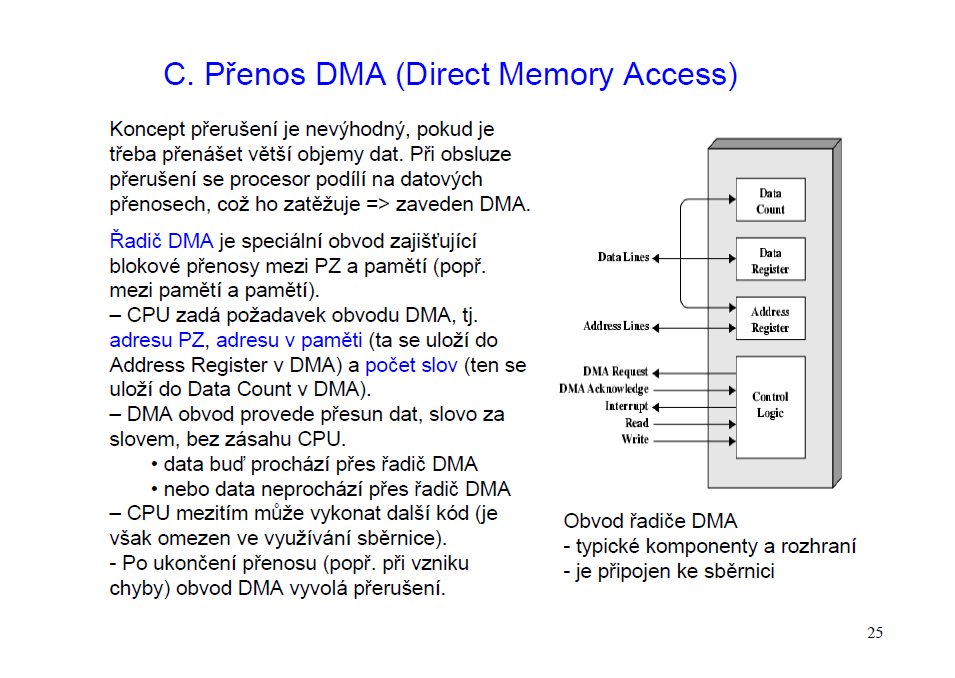

Kdyžtak slajd z jedné přenášky:
17263-dma1-png
PZ je periferní zařízení.

O tejto hodine sa uz horsie chape. Ale ked chces, tak skus:
DMA

Viz Niko Bellic. Co je na tom nepochopitelného? Zasrané prázdniny?

Ten obrázek od Niko Bellice jsem si prohlížel ze všech stran a nic!
Jestli tohle má vysvětlovat nějakou činnost něčeho, tak umřu neosvícený.

Ale vždyť je obyčejné blokové schéma a navíc s vysvětlivkami?

Mno, měl jsem na mysli ten odkaz na wiki. Přiznám se, že podivuhodný obrázek jsem posmotrel až nyní .

ze všech stran

To mi prozraď, jak jsi to udělal
Možná neznáš některé dílčí pojmy. Jinak se to dá pochopit i z toho slajdu.

Já jsem celkově IT vzděláním moc nepostižený, takže všechny podobné obrázky jsou pro mě španělská vesnice. Ovšem jsem machr v oboru detailního prohlížení. Taky je mi to k ničemu.

Jak funguje DMA?

Jednoduše - přijedeš s náklaďákem na pilu, řekneš "naložte mi 5 tun palivového dřeva" a zatímco dělníci na pile makají, ty se věnuješ jiným svým záležitostem (obvoláváš zákazníky, vytáhneš NB a zaktualizuješ si stránky, ....) Až jsou hotoví, nasedneš do auta a odjedeš. Celé tě to stojí jen pár vět, jinak plně využiješ čas (místo abys tam stál jak trubka a koukal na ně, jestli už budou hotoví).

V počítači - CPU (ty) alokuje místo pro data (náklaďák), zadáš požadavek zařízení (naložte ...) a zatímco zařízení cpe data do RAM (dělníci nakládají) tak CPU dělá jiné věci (stahuje maily, posílá jiná data jinam, cosi počítá). Až je zařízení hotové, tak to ohlásí a CPU ví, že data jsou na svém místě (náklaďák naložený), tak je zpracuje (odveze ho pryč). Nemusí tam čekat a pořád se ptát zařízení "hele, nemáš další byte? Ne? škoda. A co te?D už ho máš? Jo, príma, a další bajt náhodou nemáš? ne? škoda ...)

Vím k cemu to je

Nevis. Keby si vedel, tak sa nepytas.
Tak k cemu to je?

DMA - HW procesor (P je SW) specializovaný na určité funkce. Slouží k přenosu mezi blokovými zařízeními (např. mezi harddiskem a pamětí atd.). Má-li dojít k přenosu, nejdříve se nastaví kanál. Nastaví se adresy odkud kam se bude přenášet, co se bude přenášet, počáteční adresu přenosu. Poté DMA oznámí P, že dojde k přenosu a pošle mu žádost o HOLD (zastavení činnosti). P dokončí svou činnost a odpojí se. DMA začne obsluhovat sběrnici a periferie. Je zde čítač počtu Bytů, který se automaticky inkrementuje při každém taktu. Po naplnění tohoto čítače se ukončí přenos. DMA se odpojí od sběrnice a periférií a P začne opět ovládat sběrnici a periférie.
Mohlo by pomoct :)
