Zkušenost s kvalitou SATA kabelů

Jirko,mezi kolegy techniky jsem asi před rokem vznesl dotaz : Znáte prosím výrobce,který má snahu vyrobit velmi kvalitní výrobek s příznivou cenou pro zákazníka a dlouhou životností ? Následovalo ticho....To jsem nebyl slyšet? No,a co ti máme odpovědět,když takovou firmu neznáme .

A pak se tady řeší reinstalace OS, vyčištění PC od virů a malware, vadné disky, desky, paměti, a nakonec za to třeba může blbý kabel za pár korun.

Jenomže on nepíše jen o kabelech ale o všem vyrobeném. To potom může být v PC vadné úplně vše,i lak na bedně.

A otázka je jaká? 10ohm to je teda problém , na jaké proti napětí ? Zkus tem kabel zahřát budeš mít 15ohm.

...má odpor měnící se při pohybu kabelem v řádu kiloohmů až k úplnému přerušení...

Povedal by som že to značí že kábel je zrejme niekde zlomený. Sata káble treba ohýbať opatrne, na rozdiel od pata káblu neni vo vnútri vodičom lanko ale plný drôt a tak pri prílišnom ohýbaní sa lahšie zlomí, neviem prečo to tak vymysleli s plným drôtom, nepovažujem to za štastné riešenie.

měnící se při pohybu kabelem

musím trochu upřesnit: při hýbání kabelem těsně u tělesa konektoru, který mám pevně upnutý ve svěráčku. Dělá to na mne dojem, že kostry jsou pájené, kdežto datové vodiče jsou tam v té hmotě jenom nějak zalité, takže jsou tam přechodové odpory. Bude pitva, pokud něco relevantního ukáže, napíšu to sem.

Odkial mas tie kable?
Inac kable su vseobecne nahovno, ale ne vsetky :) - ja co pouzivam rozne napr. 5eur/kabel tak neni problem ale neohybam ich tak neviem :) Ono tam ide aj o to ze jaku impedanciu to robi na nejakych x GHz, a ne SS napatie (ta moze byt znacne vyssia)
P.S: nikdy som to nemeral, a na compliance test u nas asi existuju speci kalibrovane kable ci co, musel by som sa pytat kolegu :) normalne kable nemera asi nikto, ked je problem skusi sa najprv 5 inych kablov :)

Odkial mas tie kable?

tak různě, něco bylo k různým deskám, něco k nějakým kartám, žádný není kupovaný samostatně.

Velmi dobrá připomímka ohledně sata kabelů, taky mi padal OS, ve správci událostí to bylo jako chyba disku. Otevřel jsem PC a SATA kabel přepnul do jiného SATA konektoru na desce a u disku jej dal tak aby byl pevněji ve svorkovnici naohýbáním mezi jinými částmi - od té chvíle žádná chyba disku, také bych rád pořídil kvalitnější kabel..

ze merat kable ohmmetrom... omg
vymenim a neriesim u somariny s vyrobnou cenou 10centov/ks

vyrobná možno v číne, predajná v MO min. 2€ a to ešte musíš poň niekam ísť

ked robim servis pc, mam takych kablov plnu prdel, chodit nikam nemusim.
kazdy servisak ma tieto veci u seba vzdy.

Ale no tak, pro někoho to náhodou může být i docela podstatná informace (diagnostika fakt nebude hodnotit vadný kabel, ta to svede na elektroniku). A tady je alespoň důkaz, že ne každá závada je vinou elektroniky (zrovna u sata kabelů bych takovéhle problémy nečekal, a řešit pak nějaký problém, byl bych v krajině, kam slunce nesvítí). Takže mít těch kabelů plnou řiť je pěkné, ale je dobré vědět, že se sypou taky…

sak kabel skusam v ramci diagnostiky tiez, ked chcem mat istotu.
poslam disk na RMA a vrati sa mi ako neopodstatnena RMA a este si zaplatim....naco?
Otesujem poriadne u seba.

už mám objednané koncovky, bude zkoušečka

Svého času jsi slíbil, že vytvoříš zkoušečku SATA kabelů a podáš zprávu. Shodou okolností jsem narazil na podobný problém - nespolehlivý kabel. Koncovky jsou moc malé a nepřístupné a ruční měření ohmetrem je téměř nemožné.
Prostě počítač naběhl (občas) a vypsal "pro restart stiskněte CTRL+ALT+DEL"...
Po výměně kabelu to běhá. Kabely byly nové - letos koupené Gembird (https://www.exasoft.cz/gembird-kabel-datovy-kabel- sata-50cm-cc-sata-data-_d75033.html) - a několik měsíců to fungovalo.
Průser byl v tom, že předtím vytvořená bitová kopie systému byla vytvořena s vadným kabelem a tudíž měla chyby.

Svého času jsi slíbil

hele, když chlap něco slíbí, tak to taky udělá a není potřeba mu to každejch půl roku připomínat .
Skutečnost je taková, že koncovky už mám, ale momentálně mám trochu frmol v práci, takže to musí počkat. Co se měření ohmetrem týká, tak běžné multimetry měří odpor napětím v řádu jednotek voltů což pro daný účel není vhodné. Tyhle přechodové odpory je potřeba měřit napětím v řádech mV až desítek mV, nejlépe s akustickou idikací.

Obávám se, že spíš bude záležet na vf. vlastnostech kabelu v oblasti stovek MHz (až GHz), než na tom, jestli se jeho stejnosměrný odpor měří napětím řádu volů, nebo milivoltů...

Blbě nakrimpovaný kontakt časem oxiduje a vzniká přechodový odpor mezi drátem a kontaktem. Když to měříš normálním multimetrem, tak to měřící napětí stačí k tomu, aby tuhle zoxidovanou vrstvičku prorazilo. Nevím, jaké jsou impedance na SATA Tx-Rx párech, ale právě ty GHz mě vedou k tomu, že to bude v řádech ohmů až desítek ohmů (typuju klasických 50 nebo 75ohm). A na tom už ti přechoďák deset ohmů udělá pořádnou paseku.

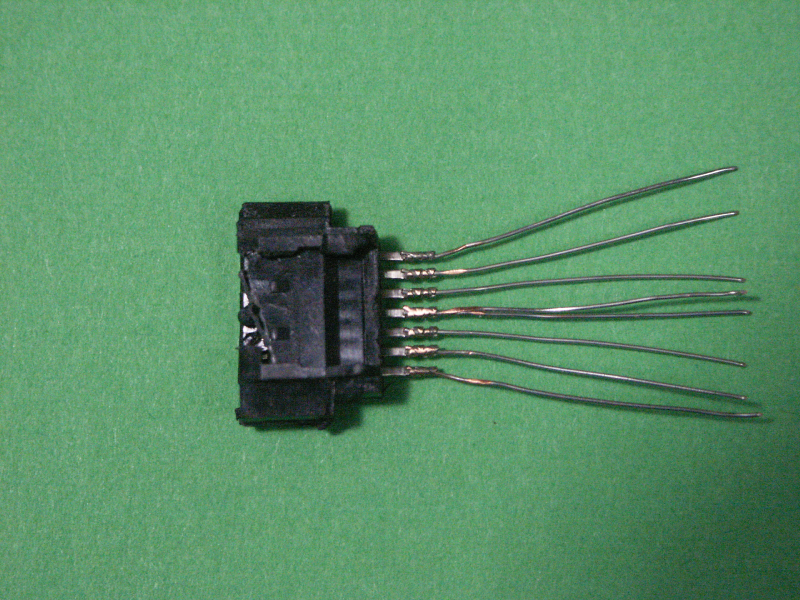

Na fotce to není vidět, ale ten třetí drát odspodu se v tom zamáčknutí protáčí a viklá. Takovýhle spoje fungujou obvykle tak, že když se s tím zahýbe, tak to má nějakou dobu dobrý kontakt, když to necháš pár týdnů ležet, tak se objeví přechodový odpor.

V podstatě říkáme (nebo si myslíme) totéž. On ten přechodový odpor se promítá do charakteristické impedance kabelu, resp. vytvoří diskontinuitu se všemi důsledky (odrazy a podobné sweenstvo)

No mě u novýho HDD nasázel při přenosu dat novej SATA ca 3000 chyb,po výměně za jinej už ani jednu,u známého padal Pc měnil jsem zdroj atd a nakonec to vypadá že to dělal blbej shitovej SATA protože po výměně rovněž vše OK,bych řek že kvalita mizerná zlatý IDE,ten jsem v hazlu snad ještě neviděl a to byli kolikrát překroucený jak sviňa.

A to já zas ano. A mnohokrát - zlaté SATA. Samozřejmě, když je něčeho moc, tak je toho příliš a když je SATA doopravdy odfláknutý, tak to holt jde do kytek.

kvalitní výrobcovia sú napr. Pachanko,WTTC,CMPLE,JCAT,Staples,StarTech,ATTO Tech,Aphrodite,TMC,Amphenol,Samtec,Lessloss DFPC a x iných....

Už vidím jak se v Alze tváří,kdybych jim řekl,že chci kábl od Samtecu.

Tady mas PremiumCord pripadne jeste "lepe" Gembird a koukej mazat.

určite sa zatvária rovnako hlúpo ,ako keď si v OBI vypýtaš náhradnú bublinu do vodováhy......
