Arduino - jednotranzistorovy zesilovac k malemu reproduktoru

Zkus to, to je celkem správná úvaha. I tak by to chtělo spíš vyšší impedanci reproduktoru, sluchátka.

Jestli z toho arduia leze jen logická 0 a logická 1 a to chceš zesílit volil bych zapojení se společným emitorem, tranzistor NPN, emitor na zem, báze přes odpor (220ohmů? podle toho co zvládne) na výstup a mezi kolektorem a napájením repro.
Zapojení se společným kolektorem nemá napěťové zesílení.

Jak píše autor, ten reprák bude napájet taky z 5 V, takže napěťové zesílení nepotřebuje - z Arduina leze plný rozsah v rámci napájení.

Naopak potřebuje větší proud, než vytáhne z pinu, a tam je emitorový sledovač (= společný kolektor) vynikající - zesiluje proud v poměru zesílení tranzistoru (řádově tedy 100x) a naopak na vstup se výstupní odpor přenáší taky zesílený v tom poměru, takže osmiOhmový repráček se pro Arduino bude tvářit jako 800 Ohm zátěž, tedy samo o sobě to z pinu bude brát jen 6.25 mA z 20mA povolených a dalších odporů tedy netřeba :)

http://petr-kubac.blog.cz/1204/vidlakovo-elektro-2-odporovy-delic-a-zesilovac-co-nezesiluje
http://robodoupe.cz/2018/drobnicky-003-dvojity-emitorovy-sledovac/

Já bych první zkusil společný emitor, získám větší napětí na repro. Pokud dá odpor 470 poteče max půl povoleneho proudu. Odpor bych tam dal vždy i do emitoroveho sledovač jako ochranu {zkrat repro, Ko tranzistor} např.

v smt se běžně osazují "digitální tranzistory" - se vstupním děličem, sot23, tři pájecí body a hotovo.
společný emitor, odolnost Vceo zůstává, včetně minimálního saturáku.

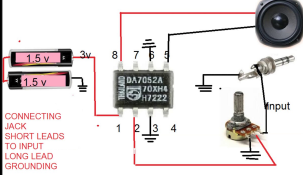

Jako alternativa jestli ti staci 2W : IC8002 (cena ~ 20Kc?)

DataSheet PDF : https://thaieasyelec.com/downloads/EFDV308/HXJ8002_Miniature_Audio_Amplifier_Datasheet.pdf
