Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem HP zapojení větráku pomoc

Zdravím, potřebuji radu ohledně ntb hp a zapojení větráku. Mamka si stěžovala, že se jí moc hřeje ntb. Po rozdělání jsem zjistil, že zapojení větráku je vytrhlé ze základní desky (viz foto). Bohužel je to vytržené i s cestama. Byl by někdo schopný poradit kam jinam zapojit, nebo při nejhoršim poradit kam zapojit, aby běžel furt? Přikládám foto MB. Díky moc! -- Jedná se o HP ProBook 4540s
pMpRlM1
fDhWIeo
0tUCaEI

Předmět Autor Datum
Tohle si žádá servis. To se uthlo samo od sebe??
jezekhifi 13.08.2017 18:17
jezekhifi
3 nožičky byly utržené, poslední sem dodělal já (ntb se nekupoval úplně nový, ale o to nejde). Má to…
martin92 13.08.2017 18:21
martin92
No když se dívám na poškození, tak to snad ani nepude opravit. Protože chybí i pájecí plošky, tak be…
jezekhifi 13.08.2017 18:28
jezekhifi
s pájením nemám problém, případně poprosím zručného elektrikáře z práce s mikropájkou. No na stejné…
martin92 13.08.2017 18:31
martin92
Přesně. Takže přeji uspěch.
jezekhifi 13.08.2017 18:32
jezekhifi
tak díky no :-) pokusim se teda najít stálých 12V a napojit na stálo no. Díkes
martin92 13.08.2017 18:34
martin92
Tohle se dá opravit opravdu dost těžko. Osobně bych ten větrák zapojil někam natvrdo.
ml1 14.08.2017 11:28
ml1
Poradi nekdo prosim kde bych mohl vzit 12v v ntb abych mohl napojit vetrak na stalo? Diky
martin92 13.08.2017 18:55
martin92
Psal jsem jasně, multimetr a najít kde je 12V. Např ty dva konektory mají 12V. Ovšem co to udělá (ba…
jezekhifi 13.08.2017 18:58
jezekhifi
Ještě mě napadlo, na plošnáku není vidět žádná cesta (u konektoru větráku) takže možná budou cestičk…
jezekhifi 13.08.2017 19:17
jezekhifi
Co to napojit přímo na baterii? Jestli dobře čtu, měla by mít nějakých 11 voltů.
Lukas1982 13.08.2017 19:30
Lukas1982
Jestli myslíš tu placku na desce, tak ta má jen 3V. Pokud je míněn aku, tak ano i tam je 12V. Jo a s…
jezekhifi 13.08.2017 19:41
jezekhifi
Z druhé strany jsem také nenašel žádné cestičky. Dal jsem ho do kupy bez větráku, ale zejtra v práci…
martin92 13.08.2017 19:44
martin92
Jasně, myslím aku. Bylo by to jednodušší než pájet do desky. Jen nějak vymyslet, jak to tam dostat.
Lukas1982 13.08.2017 19:44
Lukas1982
Víš teda jistě, že ten ventilátor je na 12 V?
karel 13.08.2017 19:44
karel
vypadá to že je na 5V, teď to čtu přímo na něm
martin92 13.08.2017 19:45
martin92
DC 5V 0,5A
martin92 13.08.2017 19:46
martin92
Ano, 5 V je u tohoto typu obvyklejší napětí.
karel 13.08.2017 19:46
karel
napadlo by tě kam ho teda napojit? Kde si vzít 5V?
martin92 13.08.2017 19:46
martin92
Změřit, nebo to někomu svěřit. Koukám, že jsem složil IT báseň.
karel 13.08.2017 19:48
karel
pokud jsou cesty přerušené tak teda jiná možnost než napojit nastálo neexistuje co?
martin92 13.08.2017 19:49
martin92
Cesty se dají propojit, dokonce na to existují udělátka. Jestli o tom nic nevíš, spíš to zničíš. Exi…
karel 13.08.2017 19:51
karel
Díky za poučení, ani jsem neměl páru na kolik vlastně jede vrtule v notasu. Takže mé odpovědi platí…
jezekhifi 13.08.2017 19:51
jezekhifi
zkusím změřit a najít 5V, to bude nejjednodušší. Kolik je max snesitelná teplota CPU?
martin92 13.08.2017 19:53
martin92
50st nevím jak který...
jezekhifi 13.08.2017 19:54
jezekhifi
U noťasů je to víc, klidně i 90. Ale u 80 už bych to začal řešit.
Lukas1982 13.08.2017 20:18
Lukas1982
ted bez ventilátoru to jede na necelých 60 stupních, při používání běžných aplikací (prohlížeč atd.)…
martin92 13.08.2017 20:30
martin92
Pěkná teplota, ale pro dlouhodobé používání to není dobré. Stačí zapnout nějakou 3D aplikaci nebo ná…
Lukas1982 13.08.2017 20:38
Lukas1982
:-D radsi to napojim nekam na tech 5V,jen nevim zatim kam, at to nedela rachot jako prase 😃 zitra bu…
martin92 13.08.2017 21:05
martin92
že to vyvedeš třeba do USB Bingo! :-) tam je na 100% 5V, jen je potřeba zjistit polaritu.
mia 13.08.2017 21:08
mia
Napojit zevnitr na kabely k usb? Vyzkousim ☺
martin92 13.08.2017 21:11
martin92
Ono by tam ty cestičky šly dodělat. Když se koukneš na tu třetí fotku, je tam nápis R2801. nad jedni…
mia 13.08.2017 21:20
mia
Problem neni kam to ma vest, je to krasne videtmco a kam vede, ale jak napajet nevim kdyz cesticky t…
martin92 13.08.2017 21:50
martin92
Dyť tam máš pájecí plošky, stačí kousek tenkýho drátku, plošky pocínovat a pak už jen pevnou ruku, l…
mia 13.08.2017 22:35
mia
jsou tam jen 3/4. tak nevím.
martin92 14.08.2017 11:04
martin92
Tohle by se dalo zvládnout i trafopájkou. Osobně to tak většinou dělám (samozřejmě poblíž ESD zachov…
ml1 16.08.2017 16:01
ml1
poradí někdo jak fungujue zapojení ventilátoru když tam jsou 4 drátky? d89MSF
martin92 14.08.2017 11:06
martin92
Tobě pro trvalý chod větráku stačí zapojit jen černý (-) a červený (+). Modrý je tuším regulace otáč…
Lukas1982 14.08.2017 11:21
Lukas1982
super díky, ted přijít na to kam to napojit
martin92 14.08.2017 11:45
martin92
Nechceš poslat foto, jak to vypadá?
Lukas1982 14.08.2017 11:56
Lukas1982
klidně pošlu,rád, chceš celou desku?
martin92 14.08.2017 12:01
martin92
Promiň, nějak jsem si neuvědomil, že už tu ty fotky jsou. Pájel jsem kde co, ale na tohle bych si ne…
Lukas1982 14.08.2017 12:18
Lukas1982
nejspíš to bude funkční, ale bude to vypadat fakt divně :/ radši bych to napojil někam dovnitř, nešl…
martin92 14.08.2017 15:22
martin92
Určitě by to šlo.
Lukas1982 14.08.2017 15:37
Lukas1982
no zkusim to risknout a jedno usb odstřihnout a změřit, ale jak to odstřihnu tak to usb už asi nenap…
martin92 14.08.2017 15:53
martin92
pMpRlM1
martin92 14.08.2017 12:01
martin92
Je to vytržený teda dost fest. Osobně bych doporučil najít pinům jejich výstupy na desce podle vodi…
touchwood 17.08.2017 06:08
touchwood
bude to sakra těžký, ale možná by šlo kablíkem propojit větrák s těma ploškama, které zůstaly. Tzn p…
martin92 18.08.2017 07:43
martin92
Dyť ti říkám - zkus opatrně oškrábat tu bílou plochu co na ní byl konektor, tam bude někde cesta pro…
mia 18.08.2017 08:17
mia
(opatrně!) oškrabeš nepájivou masku, objeví se zbytek vodivé cesty - multimetrem si propískneš, kam…
touchwood 18.08.2017 08:22
touchwood
tyhle dva konektory teda slouží jako + a - jako to máš u toho disku? Jvl3h
martin92 18.08.2017 08:51
martin92
ne, to je ukotvení konektoru, maximálně sekundární zem. Odnes to nějakému páječovi, podle toho jak…
touchwood 18.08.2017 09:03
touchwood
horší, že nikoho takovýho neznám a nejsem si jist jestli si to servis vezme na triko a zkusí to páje…
martin92 18.08.2017 09:21
martin92
zkus to nafotit makrem pořádně okolo toho konektoru. Z té původní fotky se toho moc vidět nedá.
touchwood 18.08.2017 09:48
touchwood
odpolko to vyfotím pořádně (pokusím se). Mám to doma na stole :-) budu rád pokud na to mrkneš
martin92 18.08.2017 12:14
martin92
tak jsem se to pokusil nafotit, původní špatnej konektor, ventilátor a zapojení usb pro případné zap…
martin92 19.08.2017 11:36
martin92
[79387-deska-png] Piny jsem ti označil. Trojka zřejmě není zapojena vůbec. Čtyřku bys měl navíc pos…
touchwood 19.08.2017 11:51
touchwood
Ta 4ka se musi propojit? Je to realny to vubec napajet? Na fotce to vypada veliky,ale ve skutecnosti…
martin92 19.08.2017 11:58
martin92
:-)) Já vím jak je to veliké. :-) Proč myslíš, že jsem ti dal vzorek fotky toho disku (šedý kablík…
touchwood 19.08.2017 12:08
touchwood
No jdu vytahnout pajku a pokusit se o zazrak 😃 max to fungovat nebude a budu to muset dal na stalo,…
martin92 19.08.2017 12:22
martin92
Co kdybych vynechal konektor a ventilator zkusil napajet primo na ty plosky? Nedoporucujes?
martin92 19.08.2017 12:24
martin92
…asi (určitě) by to šlo také, ale takhle je to v mezích možností "řemeslně čistější", a navíc při da…
Kachlík 19.08.2017 14:17
Kachlík
Tak to nedopadlo, takze jsem napojil vetrak na usb a jede furt, trosku hlucnejsi no, ale funguje, co…
martin92 19.08.2017 16:43
martin92
dopadlo to napojením ventilátoru na usb :( co takhle nějakej odpor, kterej by zpomalil ventilátor? N…
martin92 20.08.2017 15:50
martin92
jen chci dát vědět výsledek, bohužel jsem se k tomu dostal až teď. Větrák opraven, napojeno na USB a… poslední
martin92 04.10.2017 14:14
martin92

s pájením nemám problém, případně poprosím zručného elektrikáře z práce s mikropájkou. No na stejné místo to stopro nepůjde, proto hledám cestu kam to napájet, aby to fungovalo. Ale nejspíš to dopadne opravdu tak jak jsem psal už na začátku a jak píšeš ty. Napojit natvrdo aby jel furt. Lepší než tu desku vyhodit přece ;-)

Pěkná teplota, ale pro dlouhodobé používání to není dobré. Stačí zapnout nějakou 3D aplikaci nebo náročnější aplikaci a během pár minut jsou teploty někde jinde. Notebooky mají problémy s chlazením všeobecně.
Pokud to nechceš odpálit během týdne, tak ten ventilátor někam zapoj. Pokud to nejde na baterii, můžeš to zbastlit stylem, že to vyvedeš třeba do USB.
Edit: On ten ventilátor pojede i na těch 11 voltů. Otázka je, jak dlouho. Bude to ale hlučné a možná se z toho stane neovladatelný létající dron. :-D

že to vyvedeš třeba do USB

Bingo! :-) tam je na 100% 5V, jen je potřeba zjistit polaritu.

Ono by tam ty cestičky šly dodělat. Když se koukneš na tu třetí fotku, je tam nápis R2801. nad jedničkou je ploška, která evidentně patří k levému vývodu větráku. U nápisu C2801 vlevo od jedničky druhá ploška evidentně patří k pravému krajnímu vývodu. Druhý vývod zprava patří na plošku nad levým horním vývodem obvodu U2801. Zbývající kontakt vidět není, ale zkus opatrně odškrábnout tu bílou barvu na místě konektoru, je možný že ta cestička vede odtud. Druhá věc jak to tam napájet žejo...

Dyť tam máš pájecí plošky, stačí kousek tenkýho drátku, plošky pocínovat a pak už jen pevnou ruku, lupu a tenký hrot na mikropájce :-) A ideálně po odzkoušení zakápnout epoxidem, ať se to neurve...

Tohle by se dalo zvládnout i trafopájkou. Osobně to tak většinou dělám (samozřejmě poblíž ESD zachovávám nutná opatření ... už jsem dlouho nic neodpálil). Chce to ale opravdu pevnou ruku a trochu víc zkušeností a odsávačku při ruce (kdyby se toho cínu vylilo někde víc, než je třeba). Navíc jde jen o jeden drát, ten druhý se dá naletovat namísto torza konektoru, tam jsou plochy dost velké. Pro druhý bych pouřil nožičku IO.

Promiň, nějak jsem si neuvědomil, že už tu ty fotky jsou. Pájel jsem kde co, ale na tohle bych si netroufl a udělal to jinak, prasácky.

Neber to jako radu, ale já bych to tak udělal. Nastav ty dva kablíky z ventilátoru /černý a červený/ a vyveď ho ven z notebooku blízko USB konektoru. Potom ustřihni někde koncovku z USB "něčeho", co nebudeš potřebovat. Nechej tam tak 5 centimetrů káblu.
Obnaž kabel, zapoj koncovku USB do notesu a změř, na kterých drátech z USB bude napětí. Potom bych už jen ty 2 kabely napájel k sobě, zaizoloval a zastrčil do USB. Bude to vypadat sice divně, ale mělo by to být funkční.

Za to mě tady asi ukamenují.

Je to vytržený teda dost fest.

Osobně bych doporučil najít pinům jejich výstupy na desce podle vodivých cest (na regulátor vypadá ten malý čip hned vedle - ale z té rozostřené fotky to nejde poznat spolehlivě) a buď je propájet, nebo nahradit kablíky. 4-pin je PWM regulace, tudíž zapojení ventilátoru jen tak na 5V může mít důsledky v ochraně firmware, který bude diagnostikovat nefunkční ventilátor.

bude to sakra těžký, ale možná by šlo kablíkem propojit větrák s těma ploškama, které zůstaly. Tzn pokud by to šlo dobře, dokážu propojit červenej, černej a žlutej kabel. Na modrej kabelo není plocha a není vidět kam vede. Někdo mě nahoře psal že modrej je zrovna na regulaci otáček :/ sakra... nejsou vidět kam vedou cesty

4C3Ia

Dyť ti říkám - zkus opatrně oškrábat tu bílou plochu co na ní byl konektor, tam bude někde cesta pro ten modrý drát.

(opatrně!) oškrabeš nepájivou masku, objeví se zbytek vodivé cesty - multimetrem si propískneš, kam vede (pokud bys nenašel, např. proto, že pod tím čipem je prokovení na vnitřní vrstvu desky), lze napájet přímo na tu oškrabanou část.

edit: pro ilustraci příklad jak:

[24306-wd-final-jpg]

ne, to je ukotvení konektoru, maximálně sekundární zem.

Odnes to nějakému páječovi, podle toho jak se ptáš, to sám nedáš. Potřebuješ kvalitní a výkonnou hrotovou páječku s regulací teploty a někoho, kdo umí dobře pájet.

horší, že nikoho takovýho neznám a nejsem si jist jestli si to servis vezme na triko a zkusí to pájet. Hrotovou pájku mám, ale bez regulace teploty. Možná mě nezbyde nic jinýho než to vyzkoušet nebo se na to vykašlat a zkusit to napojit na usb na přímo. Nebo + a - si vzít z usb a regulaci otáček zkusit napájet přímo pod tim konektorem, pokud tam bude nějaké místo na tý cestě pod bílou vrstvou kam se to chytne.

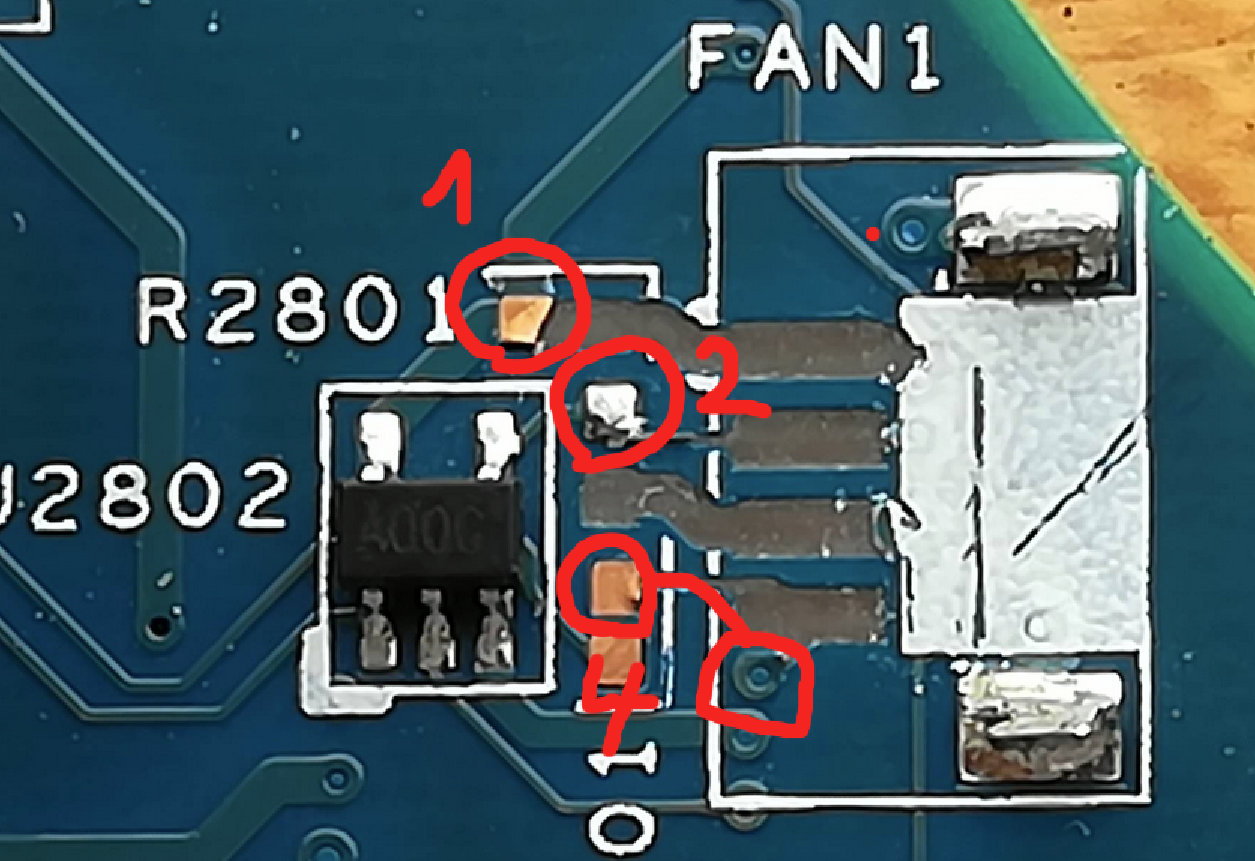

[79387-deska-png]

Piny jsem ti označil.
Trojka zřejmě není zapojena vůbec.
Čtyřku bys měl navíc pospojit na označené prokovení (předtím oškrabat nepájivou masku).

Konektor utržený z desky nejprve odpojíš od kabelu+konektoru ventilátoru (doporučuju držet v pinzetě), opatříš kablíkama - připájíš zespod/zboku, a následně připájíš k uzlům a samotný konektor k bočním úchytům (pokud jsou zcela zničené, doporučuju přilepit např. pomocí tavného lepidla).

Budeš potřebovat:

1. hrotovku + tenký "cín" + izolované drátky
2. měděnou tkaninu na odsávání
3. odsávačku (stačí mechanická)

doporučuju ještě tekutou kalafunu.

edit: zapojením na 5V USB přijdeš o regulaci a ten notes bude řvát jako kráva.

:-))

Já vím jak je to veliké. :-) Proč myslíš, že jsem ti dal vzorek fotky toho disku (šedý kablík je napájen na plošky o průměru 0,5mm)? Abys věděl, jak to pájet.
Pokud trpíš třesem rukou, jsi předem diskvalifikován. ;-)

Osobně bych to propojit doporučoval. Fungovat to může i bez toho, ale "jen tak" tam ta cestička nebyla.

edit: pozor, abys při pájení čtyřky nezkratoval plošku hned vedle.

jo a ty kablíkové náhrady si udělej aspoň 2-3cm dlouhé, ať s tím můžeš manipulovat. Kablíky tam pak nějak uložíš.

…asi (určitě) by to šlo také, ale takhle je to v mezích možností "řemeslně čistější", a navíc při další rozborce se nepřipravíš o možnost odpojení ventilátoru. Když to připájíš "natvrdo", tak ten točák neodpojíš, a eventuální manipulace bude dost porod, navíc s rizikem opětovného utržení…
