Zapojeni VDSL

Krabička řeší napojení VDSL modemu na stávající komunikační (telefonní) přípojku.
Eliminovat ji samozřejmě lze, poté však přestane fungovat internet.

To je koncová účastnická zásuvka, většinou bývá na zdi. Vstupem je přívod pevné linky od poskytovatele, výstup konektor RJ12 pro připojení telefonu nebo modemu (nebo obojího přes splitter). Zásuvku eliminovat nelze.

Diky za odpovedi, ale spatne jsem se zeptal. Jde mi o to co se v krabicce presne deje. Pokud slouzi jen jako spojka kabelu s ruznymi koncovkami, tak by bylo mozne kabely spojit naprimo.
Diky
Honza

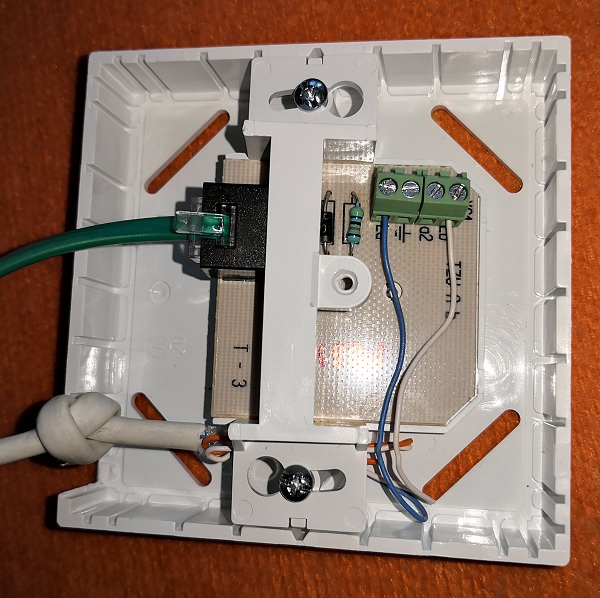

Vídíš sám, že zásuvka obashuje i nějakou pasivní elektroniku (odpory, diodu), takže to není jen přímé spojení drátů.

To samozrejme vidim, ale to nemusi byt potreba. Zkusim rozebrat a uvidim.

Jasně, nemusí to být potřeba a dávají to tam jenom pro okrasu.

Odpor a dioda v telefonní zásuvce umožňují automatické, dálkové měření stavu telefonní linky z ústředny. Dále může být zásuvka osazena prvky jištění protí přepětí.

Jenom to pěkně nechej jak to je.

A duvod? Proste me to zajima a odpoved "nechej to jak to je" je na me jak cerveny hadr na byka

Ta krabička "dělá" definovanou impedanci. Eliminovat můžeš zkusit, ale IMHO tě okamžitě odpojí. Jestli to chceš na kabelu, zjisti si zapojení a zbastli.

Jasně, všechno vyndej z krabičky a omotej to izolepou, bude to vypadat mnohem líp.
Kdyby šly dva kabely spojit přímo,tak by asi na ten první dali vhodný konektor a vrazili ho do modemu rovnou.

Opravdu by me zajimaly vase myslenkove pochody kdyz jste psal co jste psal. K dotazu nic nemam, ale stejne tam neco vybliju. A to se vam povedlo.

Mě zase zajímají tvoje myšlenkové pochody. Všichni tu odpovídají, že v té krabičce něco je navíc a být by to tam mělo, ale reakce je:

To samozrejme vidim, ale to nemusi byt potreba. Zkusim rozebrat a uvidim.
A duvod? Proste me to zajima a odpoved "nechej to jak to je" je na me jak cerveny hadr na byka.

Tak proč se tedy ptáš, když tomu nevěříš? Prostě to vytrhej a spoj si to sám.

Až takto "kutilsky" na kolene dnes dodávajú súdruhovia ADLS/VDSL svoje mikrofiltre? Kedysi boli vkusne balené v krabičkách, ako medzikus vložený do série s prípadnou rozdvojkou, prípojom na tf./faxový aparát.

Však filter odpoj, dočasne ho prekleň dvoma káblami direct drive do modemu, nemalo by sa nič nekalé prihodiť. Možno sa zvýši rýchlosť, elektróny pofičia rýchlosťou c "zúííc, sviíííst" iba po povrchu kabeléže z medi, ako delo, ako raketa, ako zakliata optika v metale.

pěkně kecáš...když to překlene tak si vyrobí zkrat a nepofičí mu vůbec nic...nemusíš radit za každou cenu..debilní rady

všechno špatně...je tym svorkovnice pro pčívody. komektor RJ 12 pro výstup k telefonu, nebo jinému zařízení.
To co vás zajímá je odpor a dioda a ty tam jsou pouze pro dálkovou diagnostiku vedení až k účastníkovi že je uzavřený obvod.
Měří se to stejnosměrně změnou polarity napětí. V jedné polaritě se vedení jeví jako izolované a ve správné polaritě propustnosti diody se jeví jako uzavřený okruh proudu tím se zjistí homogenita vedení až do tásuvky.
V žádném případě to nefunguje jako filtr....splitr vypadá úplně jinak...u VDSL není třeba.
Ty součástky můžete jedním koncem vypájet. Nemusíte se oobávat že by vás odpojili. To by se stalo tehdy, pokud by jste měl telefonní pevnou linku a na té by zůstal vyvěšený telefon a trvale uzavřená smyčka. A i tak pokud telefon zavěsíte tak vás ústředna asi po půlhodině zase připojí.
Pravda ale je, že pokud frekvence VDSL přesahují otvírací napětí diody, tedy kolem 1V, mlže zapojená dioda vliv mít.
Součástky tam nejsou k vůli impedanci jak tady padlo, to napíše laik, který si myslí že o telefonech něco ví.
Kdybyste chtěl vědět kdo odpovídá koukněte na moje stránky....telefon.unas.cz

Nevím o telefonech nic. A vědět nechci. Jo jo, su lajka. "Otevírací napětí diody" je fakt dobré. Cos vyštudoval?

to nebylo na tebe ale spíš na nudu.....dálkové spoje...otvírací je kolem 0,7 V ale záleží na typu...pro laikam mi přišlo že stačí orientačně kolem 1V
