stačí?

budeš potřebovat šroubovák torx ("hvězdička") velikosti T6 (tj. ten větší typ co používá Nokia).

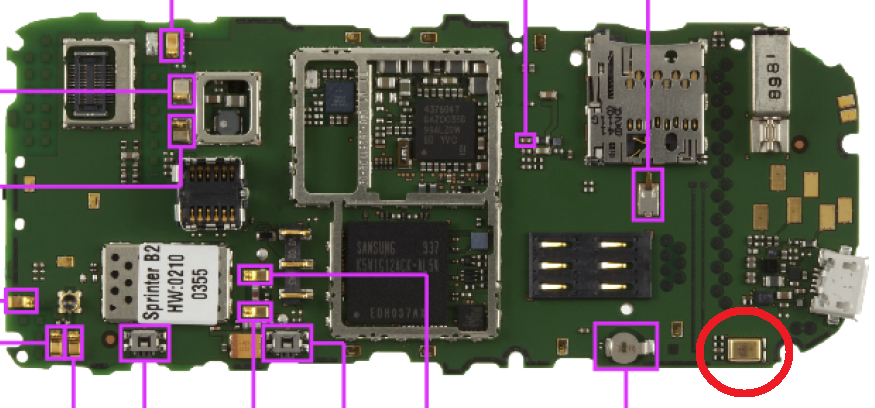

Díky za reakci. Tebou uvedené návody sem našel též. Bohužel neřeší můj "problém". Telefon mám již rozebraný, ale netuším jakým způsobem mám "sundat" z desky právě ten mikrofon. Mělo by se jednat o tu zakroužkovanou součástku:

Na netu sem našel nějaké e-shopy, kde by se dal sehnat:
www.dilynamobily.cz
www.vsekmobilu.cz
/0/]www.jhmobil.cz

Podle obrázků usuzuju, že se jedná právě o tu zakroužkovanou součástku, ale jak dál. Použít hrubou sílu a strhnout nebo odpájet?
Právě proto sem položil tuto otázku jestli někdo nemá (praktickou) zkušenost nebo video, kde by bylo vidět jakým postupem dosáhnout kýženého cíle. Všude na netu sem našel videa jak vyměnit displej (na to sem přišel i bez videa), ale o mikrofonu ani ťuk.

Použít hrubou sílu a strhnout nebo odpájet?

Hrubou silou v zadnem pripade, poskodis plosne spoje, tohle se sundava horkym vzduchem za soucasne asistence a pridrzovani pinzetou.

Nokia 6303 microphone replace

Zadej tohle do googla, jsou tam popsany nejake diagnosticke postupy, co jsem tak prelouskal, nemusi to byt nutne mikrofonem.

http://www.google.cz/search?q=Nokia+6303+microphon e+replace&hl=cs&prmd=imvns&source=lnms&tbm=isch&ei =6o8RT8G9D8uk-gbbsbTvAg&sa=X&oi=mode_link&ct=mode& cd=2&sqi=2&ved=0CA0Q_AUoAQ&biw=1920&bih=955

nemusi to byt nutne mikrofonem.

Ono se to má tak, že telefon prodělal wellness proceduru (celý cyklus praní). Když sem s tím zašel do servisu a zdělil co se stalo, tak technik řek, že se na to zběžně podívá - za 15 min byl zpátky se zprávou, že základní deska je kompletně zničená oxidací a ať telefon vyhodím. Mojí prioritou bylo zprovoznit tel alespoň na dobu nutnou pro vytažení dat (kontaktů z paměti tel.).
Po výroku technika o kompletní oxidaci a přečtení několika návodů na netu jak postupovat při utopení mobilu sem sebral odvahu (nebylo co ztratit) a telefon rozebral. Jaké bylo moje překvapení, když deska byla panensky čistá bez známek oxidace (pochybuju, že to ten technik vůbec otevřel). Vše sem pro jistotu přetřel isopropylalkoholem a telefon znovu složil. Mobil po zapnutí naběhnul, vytahal sem z něj veškerá data. Zdá se býti funkční, jediné co nefunguje je mikrofon při hovoru nejsem slyšet (ani záznamník nic nenahraje) a displej je flekatý (což není až tak hrozný = umím vyměnit, když by bylo třeba{ale je čitelný i takto}). Podle toho co sem vyčet může telefon fungovat několik dní až let, záleží na štěstí.
Mobil si stejně koupím nový, ale chtěl bych tento "zkušebně" zprovoznit (ten mikrofon není zas tak drahý, tak proč to nezkusit) a mít ho jako "rezervní" pro případ nějaké jiné havarie.

tohle se sundava horkym vzduchem za soucasne asistence a pridrzovani pinzetou.

Ale kde vzít takový zdroj horkého vzduchu? Fén na to asi nebude nejvhodnější. Popřípadě jak je to z "instalací" nového mikrofonu? Zase přiložit a pomocí toho horkého vzduchu "přilepit" zpět?
Máš nějakou vlastní zkušenost s touto "operací" ? Díky

http://gsmangel-nokiahardware.blogspot.com/2011/04 /nokia-6303-mic-problem-solution.html jak jsem zminoval, problem nemusi byt nutne v mikrofonu.
Ano s vymenou SMD soucastek za pouziti Horkovzdusne stanice mam, bohuzel tuto nebudes mit urcite k dispozici, mikrofon na N6303 jsem nikdy nemenil, s timto zkusenost nemam. No nevim co ti poradit, pokud do toho polezes treba pajkou na rimsy, nadelas vice skody, jak uzitku, spise bych sehnal nekoho kdo bude ochoten onen dil vymenit a je na to patricne vybaven.

bohuzel tuto nebudes mit urcite k dispozici

Máš pravdu nemám.

spise bych sehnal nekoho kdo bude ochoten onen dil vymenit a je na to patricne vybaven

Bohužel nikoho takového ve svém okolí neznám, proto se to snažím řešit svépomocí. Jít znovu do nějakého servisu a dát za výměnu 500 - 1000 (pokud by to vůbec udělali) se nevyplatí. Jak píšeš nemusí to být tím mikrofonem. Pokud by se mi to povedlo samotnému, tím líp (ta investice do mikrofonu není nijak závratná - už sem přišel o víc), pokud né tak ten tel. prostě vyhodím. Zkusím se poptat po známých jestli by někdo neměl vhodný zdroj tepla.

Mikropáječku a odsávací licnu. Tohle má a zvládne každý trochu zručný bastlíř.

tohle na 100% není mikrofon. Ten by měl být v horním nebo spodním krytu a koukají z něj 2 kontakty (černá kostička).

edit:
Mikrofon je na fotce ve spodním krytu vlevo dole:

To co si myslíš že je mikrofon je nabíjecí konektor.

Z tohodle něco nevykoukáš? Je to na Nokia 6300.

watch (zhruba 1:30)
watch

Bohužel nokia 6300 má mikrofon řešený úplně jinak (z mého pohledu lépe co se týče případné výměny)

Edit: http://www.youtube.com/watch?v=D0Irl08SX7k&feature =player_embedded#!

Tuhle stránku jsi viděl?
http://www.cpkb.org/wiki/Nokia_6303i_classic_servi ce_manual_and_schematic_download

Odkazy jsou funkční, zkoušel jsem. Jsou tam schémata a popisy, např. informace že telefon na desce obsahuje konektor pro externí mikrofon...

Nepochopím. Za 40 sekúnd na Googlu je výsledok takýto:
Výmena mikrofonu Nokia 6303

To má niekto iný Google ???

Já zase nepochopím jak někdo může vygulit takovou prasárnu.

Nepochopím. Za 40 sekúnd na Googlu je výsledok takýto:

Nevadí. Samozřejmě, že sem googlil, ale nějaké video nebo návod jak sejmout mikrofon aniž bych to takto dojebal (to už ho můžu rovnou vyhodit) sem nenašel.
Na borsukovu radu zkusím sehnat nějaký "zdroj" tepla.

Teda co na to:

- vlastníš profi náradie, pájaciu stanicu, teda horúci vzduch + odsávanie, vieš ako na to, nepýtaš sa takú samozrejmú blbosť ako odpájet neco z dosky

- vlastníš nejaké náradie, napr. plynovú alebo elektrickú mikro pájku, na občasné použitie. Dáš nahriať kameninovú dlaždicu do el. kuchynskej trúby na teplotu cca 110-130 st. Celsia, vyberieš nahriatu von, položíš dosku DPS na to. Bude to slúžiť ako pred ohrev.
Následne máš cca 10-15 min na odpájanie, za použitia neprofesionálneho náradia, bez veľkého rizika zničenia DPS.
Je nanajvýš vhodné ak tento maximálne provizorny a primitívny prípravok obsahuje nejaký mechanizmus prichytenia DPS, postačuje aj drát obtočený okolo tej keramiky a naformovaný tak, aby dokázal pridržať dosku. Použiť fantaziu a invenciu !!! Bacha, 100 st Celsia není síce moc, no pokožke neprospieva ...

- zanesieš to do servisu, zaplatíš 400 Kč

- predáš telefon na súčiastky, utržíš 400 Kč

Stop! To co chceš odpájet je (pravděpodobně) kondenzátor, určitě žádný mikrofon!

Frajer s 6303 a páječkou na Youtube.com

Mikrofon je krátko viditeľný v 1 min 56 sec.

Myslim ze nemas pravdu, opravdu to co se prodava jako ND pod nazvem mikrofon, vypada stejne jako na tom bordu.
http://obchod.kvapil.cz/Default.asp?cls=stoitem&st iid=24981
A jak se divam, ma to zespod nejake ctyri pajitelne body, navic myslim i pajeno po obvode, jinak nez horkym vzduchem to nezmaknes, tady pajka a odsavaci puncocha nepomuze.

Edit: http://www.u2ugsm.com/blog/nokia-6303-classic-full -pcb-diagram-mother-board/ je to mikrofon, je zapajen na desce, kouknete na fotku bordu ze strany klavesnice, vpravo dole je otvurek, presne to odpovida umisteni one soucastky z druhe strany, ale to je vzduch, rikam pokud neni patricne vybaveni, akorat to zku*wis.

no tak to teda fuj..

Za prve ked ani nevies jak to dat dole tak by si na to nemal ani sahat. Za druhe mozes to rovno vyhodit (telefony sa ani nesnazim opravovat ptz je to jak snazit sa hlavou prerazit hradny mur), ptz telefon sa takto opravovat neda a pochybujem ze by bol vadny mikrofon, ten snad ani vadny byt nemoze :)
P.S. a za dalsie mam pocit ze ani nevies jak ten mikrofon vypada, to zakruzkovane mikrofon neni (ale fotka je blba nevidim na to poriadne)

Prosím tě když už chceš reagovat přečti si celou diskusi DĚKUJI.

Ja som si ju zbezne precital a 100% si stojim za kazdym pismenom ktore som napisal.

Ja som si ju zbezne precital

No právě.

100% si stojim za kazdym pismenom ktore som napisal

To tě šlechtí, ale

P.S. a za dalsie mam pocit ze ani nevies jak ten mikrofon vypada, to zakruzkovane mikrofon neni (ale fotka je blba nevidim na to poriadne)

No právě že vím jinak bych tohle téma nezakládal a bylo to tu potvrzeno, že se opravdu o mikrofon jedná.

pochybujem ze by bol vadny mikrofon, ten snad ani vadny byt nemoze :)

Ty máš křišťálovou kouli? To Ti teda závidím.

nemam krystalovu gulu ale z principu tej suciastky je to nepravdepodobne.
Ked mas nejaku potrebu sa s tym drbat tak sa s tym drb mne je to fuk, evidentne ale nemas naradie a aj keby si mal tak toto nevymenis ptz ked pozeram tie fotky jak to je tam uchytene tak toto sa vyraba asi v peci a este ked nie su osadene teplocitlive suciastky, t.j. nenapajkujes tam novy ptz to proste dodatocne napajkovat nejde. Jedine nejakymi dratikmi alebo prehriat cely novy mikrofon na 250stupnov a riskovat ze sa znici aj ten novy mikrofon, je to nezmysel sa o to vobec pokusat. Ked chces tak sa s tym drb, mne je to jedno :)

Ked to ma byt to co je zapajkovane dookola po obvode tak to das dole asi len tak ze ho zohrejes cely na 250stupnov tak ze na neho prilozis 400stupnovy hruby hrot pajkovacky, a pockas 5-10sekund kym to zleze z plosaku. horkovzdusne blbosti su v tomto pripade k nicomu, ako som pisal take veci sa opravovat nedaju, neni to na to robene. To sa proste vyhadzuje. Take mobily su dnes za euro.

Jsem technik mobilních telefonů 15 let. Uvedu to tady na pravou míru. Samozřejmě to zakroužkované na foto základní desky nahoře je mikrofon, pán, který tvrdí podle otvoru v krytu že je jinde nemá pravdu, je to totiž jen zvukovod k mikrofonu, který pokud se kryt usadí na základní desku je přesně nad ním - tedy nad mikrofonem kroužkovaném nahoře. V zákl. desce je další lícující otvor pro zvuk, mikrofon jej totiž přijímá při pohledu na úplně horní fotografii zespodu.
Opravoval jsem jich za poslední 2 měsíce cca 40, vždy se jednalo o přívodní spoje, nikdy o samotný mikrofon. Doma tohle nikdo ani nezdiagnostikuje ani neopraví.
