Výměna mikrofonu Nokia 6303i

6303disassembly.php
http://www.poczciarz.eu/manuale/Nokia/Service%20Ma nual%20Nokia%206303i%20Classic%20RM-638.pdf

stačí?

budeš potřebovat šroubovák torx ("hvězdička") velikosti T6 (tj. ten větší typ co používá Nokia).

Díky za reakci. Tebou uvedené návody sem našel též. Bohužel neřeší můj "problém". Telefon mám již rozebraný, ale netuším jakým způsobem mám "sundat" z desky právě ten mikrofon. Mělo by se jednat o tu zakroužkovanou součástku:

Na netu sem našel nějaké e-shopy, kde by se dal sehnat:
www.dilynamobily.cz
www.vsekmobilu.cz
/0/]www.jhmobil.cz

Podle obrázků usuzuju, že se jedná právě o tu zakroužkovanou součástku, ale jak dál. Použít hrubou sílu a strhnout nebo odpájet?
Právě proto sem položil tuto otázku jestli někdo nemá (praktickou) zkušenost nebo video, kde by bylo vidět jakým postupem dosáhnout kýženého cíle. Všude na netu sem našel videa jak vyměnit displej (na to sem přišel i bez videa), ale o mikrofonu ani ťuk.

tohle na 100% není mikrofon. Ten by měl být v horním nebo spodním krytu a koukají z něj 2 kontakty (černá kostička).

edit:

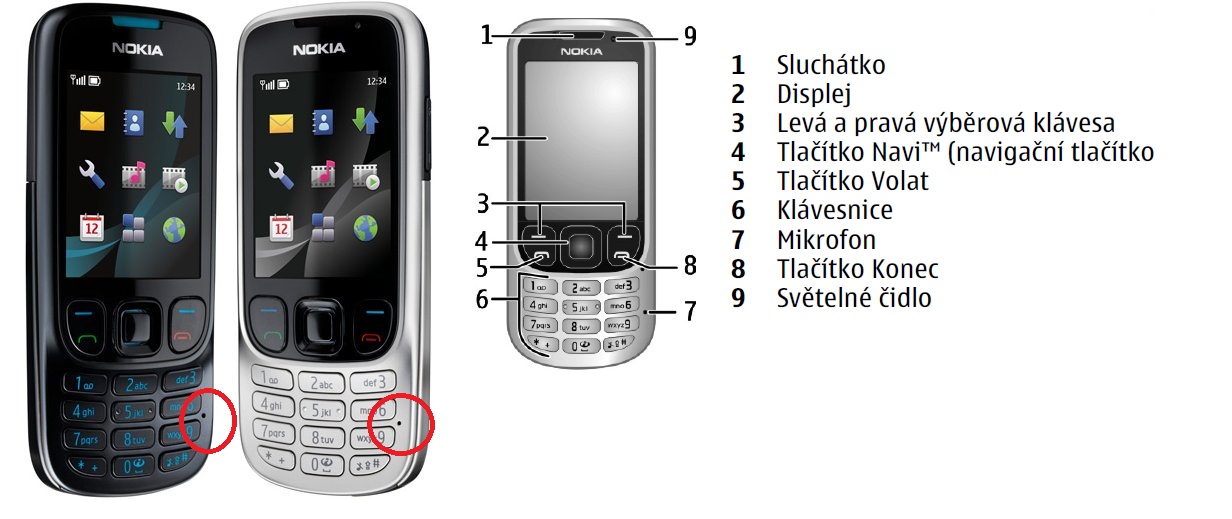

Mikrofon je na fotce ve spodním krytu vlevo dole:

To co si myslíš že je mikrofon je nabíjecí konektor.

Nepochopím. Za 40 sekúnd na Googlu je výsledok takýto:
Výmena mikrofonu Nokia 6303

To má niekto iný Google ???

Nepochopím. Za 40 sekúnd na Googlu je výsledok takýto:

Nevadí. Samozřejmě, že sem googlil, ale nějaké video nebo návod jak sejmout mikrofon aniž bych to takto dojebal (to už ho můžu rovnou vyhodit) sem nenašel.
Na borsukovu radu zkusím sehnat nějaký "zdroj" tepla.

Stop! To co chceš odpájet je (pravděpodobně) kondenzátor, určitě žádný mikrofon!

Frajer s 6303 a páječkou na Youtube.com

Mikrofon je krátko viditeľný v 1 min 56 sec.

Myslim ze nemas pravdu, opravdu to co se prodava jako ND pod nazvem mikrofon, vypada stejne jako na tom bordu.
http://obchod.kvapil.cz/Default.asp?cls=stoitem&st iid=24981
A jak se divam, ma to zespod nejake ctyri pajitelne body, navic myslim i pajeno po obvode, jinak nez horkym vzduchem to nezmaknes, tady pajka a odsavaci puncocha nepomuze.

Edit: http://www.u2ugsm.com/blog/nokia-6303-classic-full -pcb-diagram-mother-board/ je to mikrofon, je zapajen na desce, kouknete na fotku bordu ze strany klavesnice, vpravo dole je otvurek, presne to odpovida umisteni one soucastky z druhe strany, ale to je vzduch, rikam pokud neni patricne vybaveni, akorat to zku*wis.

no tak to teda fuj..

Za prve ked ani nevies jak to dat dole tak by si na to nemal ani sahat. Za druhe mozes to rovno vyhodit (telefony sa ani nesnazim opravovat ptz je to jak snazit sa hlavou prerazit hradny mur), ptz telefon sa takto opravovat neda a pochybujem ze by bol vadny mikrofon, ten snad ani vadny byt nemoze :)
P.S. a za dalsie mam pocit ze ani nevies jak ten mikrofon vypada, to zakruzkovane mikrofon neni (ale fotka je blba nevidim na to poriadne)

Prosím tě když už chceš reagovat přečti si celou diskusi DĚKUJI.

Ja som si ju zbezne precital a 100% si stojim za kazdym pismenom ktore som napisal.

Ja som si ju zbezne precital

No právě.

100% si stojim za kazdym pismenom ktore som napisal

To tě šlechtí, ale

P.S. a za dalsie mam pocit ze ani nevies jak ten mikrofon vypada, to zakruzkovane mikrofon neni (ale fotka je blba nevidim na to poriadne)

No právě že vím jinak bych tohle téma nezakládal a bylo to tu potvrzeno, že se opravdu o mikrofon jedná.

pochybujem ze by bol vadny mikrofon, ten snad ani vadny byt nemoze :)

Ty máš křišťálovou kouli? To Ti teda závidím.

nemam krystalovu gulu ale z principu tej suciastky je to nepravdepodobne.
Ked mas nejaku potrebu sa s tym drbat tak sa s tym drb mne je to fuk, evidentne ale nemas naradie a aj keby si mal tak toto nevymenis ptz ked pozeram tie fotky jak to je tam uchytene tak toto sa vyraba asi v peci a este ked nie su osadene teplocitlive suciastky, t.j. nenapajkujes tam novy ptz to proste dodatocne napajkovat nejde. Jedine nejakymi dratikmi alebo prehriat cely novy mikrofon na 250stupnov a riskovat ze sa znici aj ten novy mikrofon, je to nezmysel sa o to vobec pokusat. Ked chces tak sa s tym drb, mne je to jedno :)

Ked to ma byt to co je zapajkovane dookola po obvode tak to das dole asi len tak ze ho zohrejes cely na 250stupnov tak ze na neho prilozis 400stupnovy hruby hrot pajkovacky, a pockas 5-10sekund kym to zleze z plosaku. horkovzdusne blbosti su v tomto pripade k nicomu, ako som pisal take veci sa opravovat nedaju, neni to na to robene. To sa proste vyhadzuje. Take mobily su dnes za euro.

Jsem technik mobilních telefonů 15 let. Uvedu to tady na pravou míru. Samozřejmě to zakroužkované na foto základní desky nahoře je mikrofon, pán, který tvrdí podle otvoru v krytu že je jinde nemá pravdu, je to totiž jen zvukovod k mikrofonu, který pokud se kryt usadí na základní desku je přesně nad ním - tedy nad mikrofonem kroužkovaném nahoře. V zákl. desce je další lícující otvor pro zvuk, mikrofon jej totiž přijímá při pohledu na úplně horní fotografii zespodu.
Opravoval jsem jich za poslední 2 měsíce cca 40, vždy se jednalo o přívodní spoje, nikdy o samotný mikrofon. Doma tohle nikdo ani nezdiagnostikuje ani neopraví.
