[Úvod]

- Nastínění problému: lidé často potřebují víc USB portu
- Nejčastější řešení: přes kartu PCIE – ale co když další PCI základní deska nemá, nebo není dostupná ?

Na začátek bych chtěl upozornit, že článek je spíše zaměřen na informace o tomto méně známém portu, a né rozšířit PC o více USB portů, jelikož existuje spousta jiných a dle konkrétního případu a modelu i vhodnějších řešení a postupu.

♦ Jsou situace, když BFU dojde do bodu, že mu chybí další porty USB jenže nemá PCI port kam by mohl zapojit dejme tomu 4x 3.1 USB, bo je jeho PCIE tesně pod GPU tak GPU není korektně chlazená. Co tedy dělat. Odpověd je jednoduchá, použijte "USB Type-E".

♦ Spousta dnešních, jak postarších, tak i novějších základních desek značky třeba u značky AMD na čipsetových řadách B450, A520, B550 které jsou vybaveny SuperSpeed+ USB porty, přesto nemají port "USB-C", který je dnes standardem téměř pro každé a to i budoucí zařízení. Jeho utilita je tedy důležitá, a né každý chce používat nějaké adaptéry "USB 3.1 → USB-C", které se při špatné manipulaci nebo při nečekaném škubnutí mohou snadno poškodit.

Mužu vás ujistit, že ty data z PC vystřelí ven takovou rychlostí jak z děcka první Kebab.

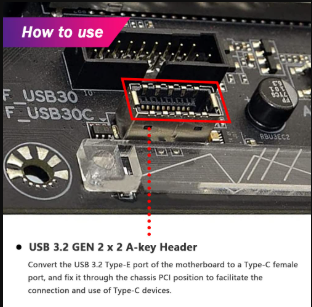

♦ Kdo slyší o [USB Type-E] poprvé, neví kde ho na MB najít a jak vypada tak jde o tento port :

[Co je USB Type-E?]

♦ Možná jste tenhle konektor na své základní desce přehlédli. Je nenápadný, netrčí ven jako PCIe slot a nevypadá jako klasické USB. Ale ve skutečnosti je to jeden z nejmodernějších způsobů, jak si přidat USB-C port na přední stranu skříně — bez nutnosti dalších rozšiřujících karet.

♦ USB Type-E je interní 20pinový konektor. Standardizovaný rozhraním USB 3.1 Gen 2, často připojený přímo do čipsetu. Umožňuje rychlost až 10 Gbps — což znamená, že není jen náhradou, ale v mnoha případech lepší než levné externí huby.
Je umístěn přímo na základní desce, ale většina uživatelů o jeho existenci nemá tušení.

[Výhody USB Type-E]

- Není nutná expanze přes PCIe slot.
- Umožňuje vysokorychlostní přenost dat přímo ze základní desky.
- Praktické využití v menších skříních nebo systémech ITX.

[Proč se o Type-E tolik nemluví?]

♦ USB Type-E je relativně nový standard, přesto se začiná oběvovat skoro na každé druhé novějí MB. Výrobci ho často uvádějí v technické dokumentaci, ale uživatelé si ho málokdy všimnou. Navíc:

- Většina běžných skříní stále využívá USB Type-A.
- Kabely pro připojení Type-E na přední panel nejsou tak běžné (ale existují).
- Někteří si ho pletou s jiným interním portem jako USB 3.0 header.

Ale ten, kdo ho objeví — má výhodu. Můžete si přidat moderní USB-C port, který bude mít plnou rychlost a stabilitu přímo od základní desky.

[Test prenosové rychlosti - Bandwith]
♦ Ted to duležité, jedna věc je co píše prodejce, druhá jak se v ralite chová. Po ruce jsem měl bohužel jsem jeden externi SSD s rychlostí "R/W" : R → 500 MB/s, W→ 450 MB/s.
♦ Test byl proveden na jednom z nejrychlejším USB 3.1 Gen & USB 3.2 a USB-C zapojeno do portu USB TYPE-E

🔌 Ilustracní obrazek revizí USB - Bandwidth - USB konektor 🔌

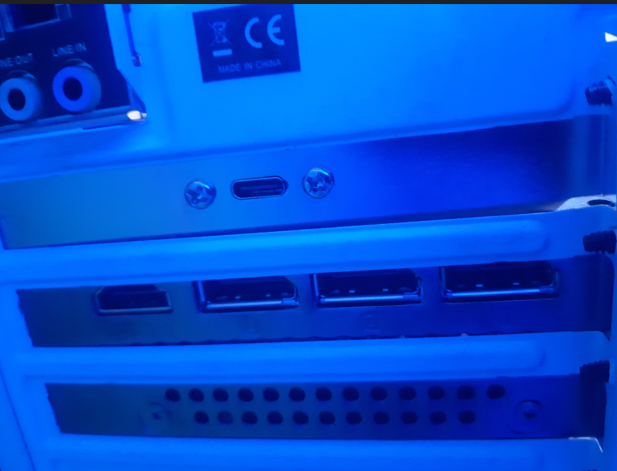

♦ V mém případě potřebuji jen jeden port USB-C ale s korektní rychlosti do Frontal Panelu na PC kvuli zapojení "VR Headsetu" který pro připojení používa konektor [USB-C].
Používaní adaptéru "USB 3.2 → USB-C" které se mužou vylomit, vyklaním poničit USB port, někdy nedrží dobře, některé jsou v realitě jen typu "USB 2.0" a tak bych mohl pokračovat.
Proto jsem šahl po portu [USB Type-E].

♦ Jelikož na "Frontal Panelu" nemám USB a nechci používat adatér "USB 3.2 → USB-C" využil jsem konektor který není moc znamý a používaný "USB-C USB Type-E" který je dnes najdete na každé druhé zakladní desce.

[Review : Adaptérový kabel USB-C pro přední panel. USB-C samice na 20pinový USB typ E A-Key samec s držákem PCI]

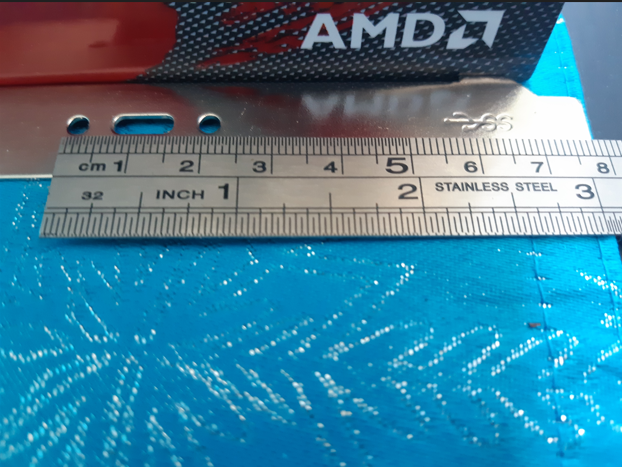

♦ V mém případe jsem zakoupil "40Cm" dlouhý adaptér/kabel [USB typ E A-Key samec] → [USB-C] na Front-Panel za 11,59 €, nemá cenu kupovat 2x dražsí. V případe ze chce přidat jen USB-C který na vaši MB není, dávejte pozor na délku kabelu, pro zadní port nevolte kratsí jak 30Cm.

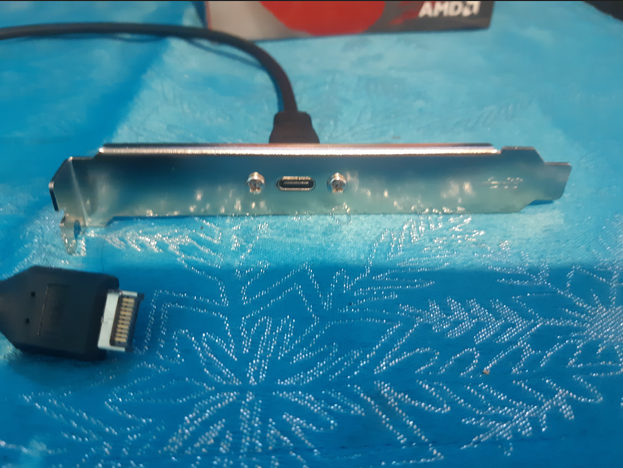

USB-C Front Panel Adapter Cable, USB C → 20 Pin USB Type E A-Key with PCI Bracket

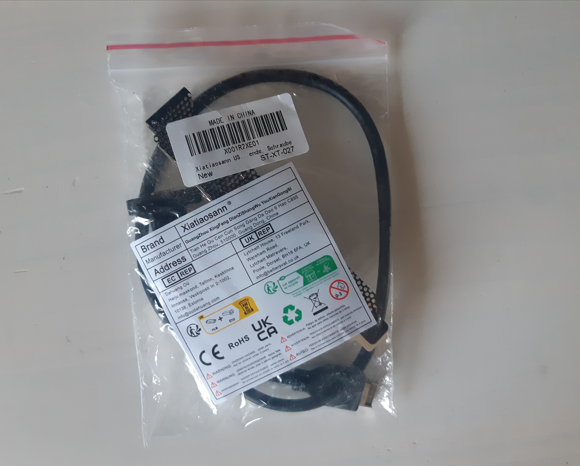

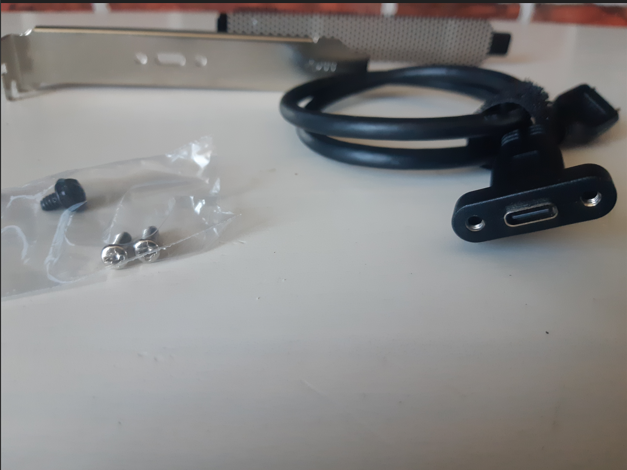

♦ Balení má standartní obsah, "40Cm" dvojitě stíněný EMI/EFI kabel, záslepka s držákem PCI a pár šroubku at to drží pohromadě.

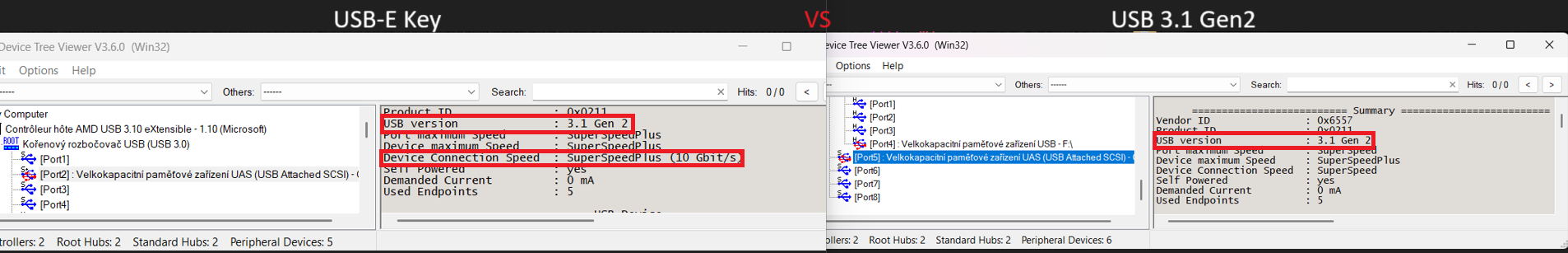

♦ Naštestí, se po připojení konektrou do USB-E, USB okamžite zobrazil korektně jako USB 3.1 Gen2 & Super Speed Plus (10Gbps)
Viděl jsem spoustu uživatelu co na Ali***es. zakoupili Type-E konector který po připojení jel max 450Mbps čímž se ukázalo že jede na verzi "USB 2.0", to nasere ale co čekáte když kupujete něco za 4.99€ že ..

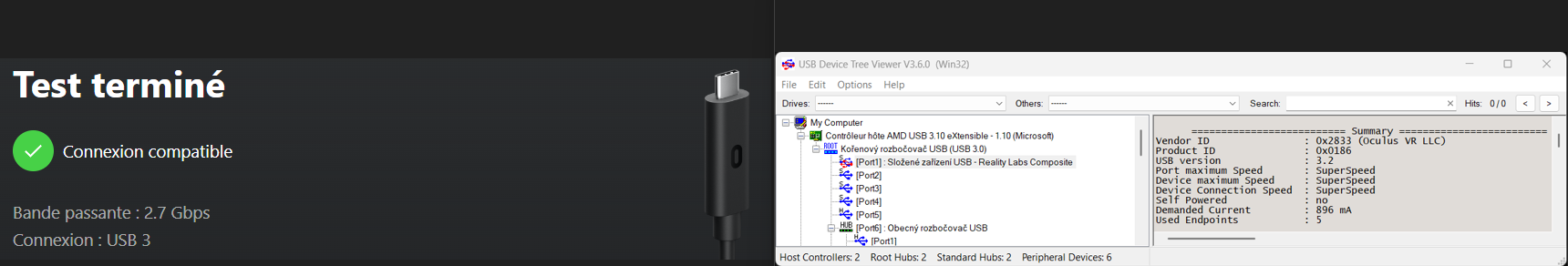

♦ Těd co mě zajímá nejvíc, jak se na tom bude tento nový USB-C port a jeho Bandwitch [USB-C Type E A-Key] držet s "VR HeadSet" od Meta Quest.

Až velmi korektních 3.2 Gbps, prumerných 2.7 Gbps o proti 2,2 Gbps] na portu [USB 3.2] na MB.

[Který koupit]

⚠️Upozorneni⚠️
Při výběru USB HUBu nebo rozdvojky se uživatelé často řídí i podle barvy konektorů. Například pokud je na HUBu "4×USB" a 2 z nich jsou modré, si uživatel muže myslet, že jde o revizi [USB 3.0].

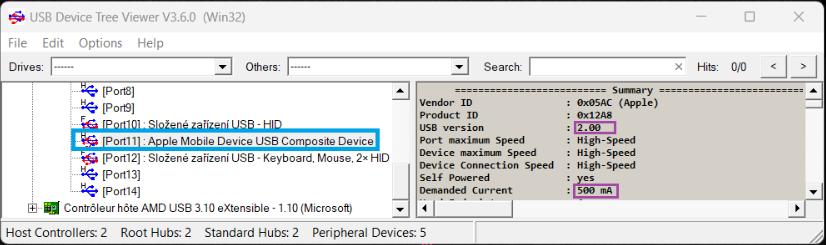

♦ Můžete narazit na situaci, kdy zařízení, třeba zapojený telefon na kterém sledujete YouTube a přitom ho přes USB dobíjite, se v tom USB portu jako v 3.0 nechová, následně zjistíte že jde ve skutečnosti jen o obyčejné USB 2.0.

♦ Bohužel, někteří čínští výrobci používají barevné USB porty – ať už žluté, nebo červené – "jen kvůli marketingu", aby zmátli zákazníka. Proto si kromě barvy konektoru vždy pečlivě přečtěte popis produktu nebo se podívejte na zkušenosti ostatních v komentářích.

♦ Volte pokud možno kabel s označením SuperSpeed, který podporuje [USB 3.2 Gen2] * 10 Gbps / USB 3.2 Gen 2x2 20 Gbps, je také zpětně kompatibilní se zařízeními "USB 3.2 Gen 1" s prenosovou rychlosti 5 Gbps Type-C.
(Poznámka: Pro dosažení plné rychlosti 20Gbps je v zařízení vyžadován specializovaný řadič).

♦ čísla vypadají dobře, ale i když vidím že mám podporu "10Gbps" v realite jde o jednopásmový prenos, což v realitě znamená realný Bandwidth = 2x5Gbps coz je velmi korektní.

[Možnosti využití USB typ E A-Key]

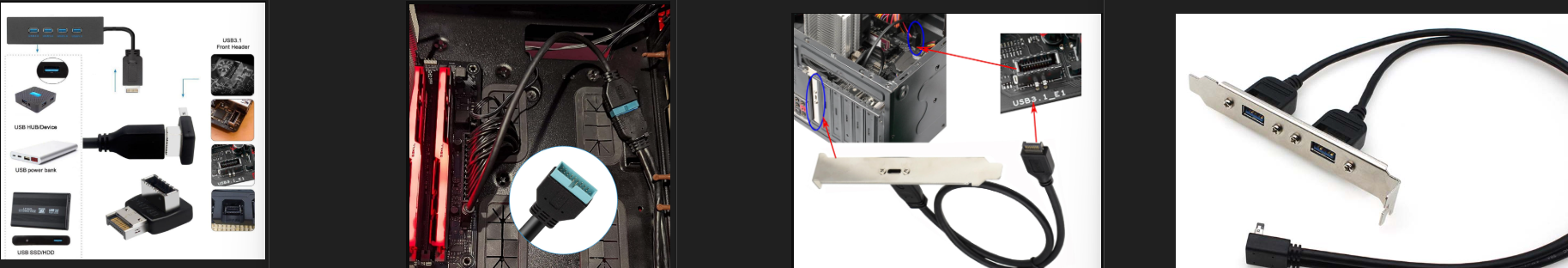

♦ Díky tomuto portu USB typ E mužete rozšířit vaše PC o ruzné komunikační porty, ruzna zařízení, portu, které můžete připojit na front panel jako USB-C, dokovací stanice atd, připojeni dalšího 19PIN USB3.0, ten s modrym zobáčkem ktery zapojujete na zakladní desce pro USB 3.* port na frontalním panelu vašeho PC.

[Shrnuti & Závěr]

- PCIe & HUB přes USB port, není jediná cesta k tomu, aby jste se dostali k více USB portům.
- USB Type-E jako rychlé, dostupné a elegantní řešení.
