Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Jak zapojit UPS?

Včera v noci po neúspěšném testu připojení UPS jsem vyhledal problémy s připojováním UPS do rozvaděčů a narazil jsem na stejný problém.
UPS nesmí mít spojený nulový vodič na vstupu a výstupu.

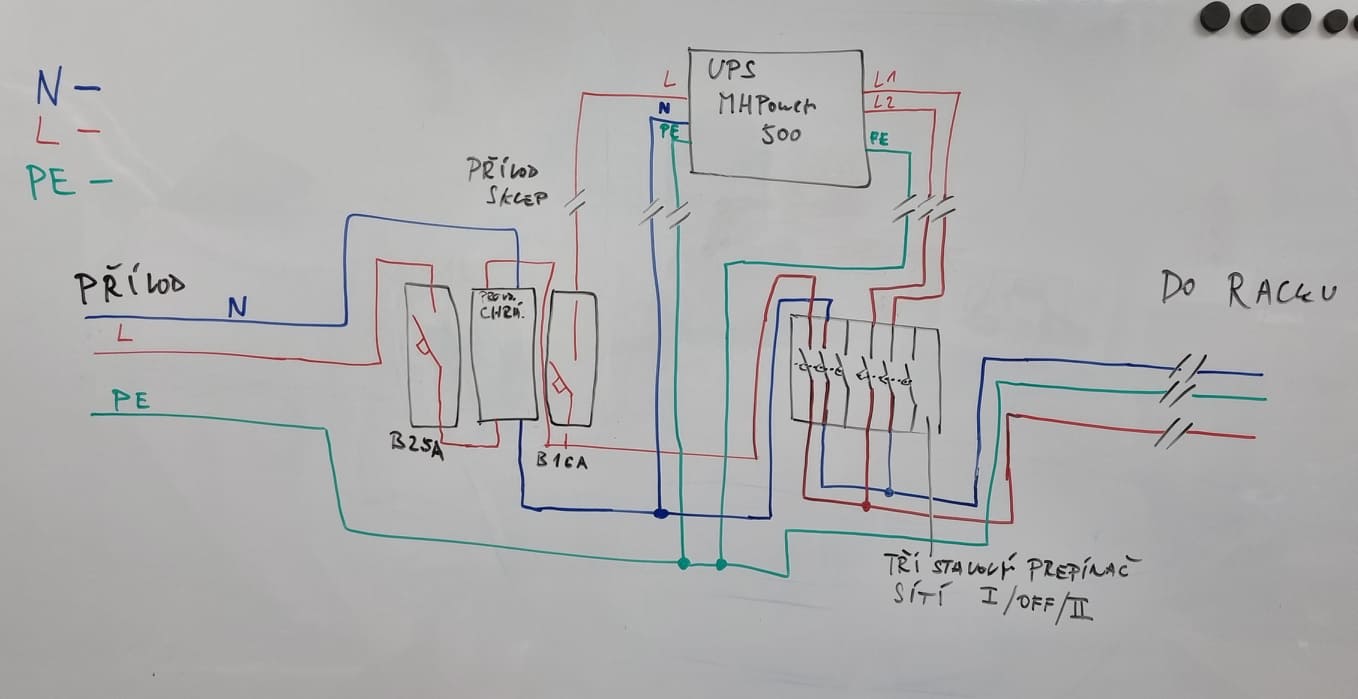

Proto bych rád poprosil o kontrolu schématu, zda toto zapojení vyhovuje jak se mají UPS připojovat...
Snad se tady někdo vyzná, již si nevím rady, kde se zeptat :-D

Vyhlášku 50 mám, ale o problematice UPS a přepínání dvou různých přívodních zdrojů v kurzu nebyla ani zmínka. :-/

Předmět Autor Datum
Neviem, ci rozumiem spravne, ale vsetky UPSky, ktore som v zivote zapajal som proste zapojil a viac…
fleg 11.05.2022 09:39
fleg
Uniká mi smysl vašeho snažení - jaký význam má vést napájení racku mimo UPS?
Kurt 11.05.2022 11:05
Kurt
A protoze nesmi byt spojeny nulak na vstupu a vystupu, tak spojis nulak na vstupu s fazi na vystupu?
Jan Fiala 11.05.2022 11:13
Jan Fiala
Já bych ten zákaz spojování chápal tak, že zařízení na výstupu musí využívat jenom výstupní vodiče,…
Pytlík 11.05.2022 12:55
Pytlík
A co se stane, kdyz mas porad propojenou zem? UPS je 3-vodicovy vstup i vystup, ne 2-vodicovy
Jan Fiala 11.05.2022 14:11
Jan Fiala
ups neznamená galvanické oddělení. si země klidně spoj, ostatně rack a leckteré krámy v něm jsou jis… poslední
lední brtník 11.05.2022 22:30
lední brtník

Já bych ten zákaz spojování chápal tak, že zařízení na výstupu musí využívat jenom výstupní vodiče, které smějí být se vstupními propojeny pouze přes UPS. To kvůli ochranám a odpojování. Ostatně, UPS je připojeno přes pohyblivý přívod (bez ohledu na to, jak to máte konkrétně provedeno) a u pohyblivých přívodů se nerozlišuje fáze a nulák - s oběma se musí zacházet stejně, jako by byli oba fází.

ups neznamená galvanické oddělení. si země klidně spoj, ostatně rack a leckteré krámy v něm jsou jistě kovové.

tvoje schéma mi nedává moc smysl - o to přepínání ze sítě/z baterek se stará uvnitř sama ups. co má to tvoje přepínání obejitím ups znamenat?

z některých ups jde sice sinus, ale po přepnutí na měnič to nemusí být stejný průběh jako na vstupu (fáze, amplituda). z jiných ups leze jen modifikovaná sinusovka anebo obdélník s šířkovou modulací (přesný typ ups nepíšeš).
každopádně bych určitě nepřepínal mezi těmito průběhy tvým 3-stavovým přepínačem neznámé konstrukce, tam asi bude zakopaný nikola tesla. právě ten okamžik přepnutí může být jak pro samotný přepínač, tak pro zátěž za ním ohromná legrace.

a jedna poznámka:
silnoproudař nejsem, proudový chránič jsem nikdy nezapojoval. ale jestli ten schematický náčrtek znamená zapojení svorek právě na tom chrániči, asi to není dobře. vstupy a výstupy by měly být konstrukčně na stejné straně, ať se tok uvnitř v trafu vyruší. ty je opačným zapojením sčítáš.
