Výroba solární nabíječky

Realizace tohoto na nějaké aspoň trochu rozumné úrovni je docela složitá elektronická záležitost a bez znalostí elektroniky se to bohužel neobejde. Konkrétně to, co je v tom videu, je taková nejjednodušší implementace se stabilizátorem (aspoň to tak vypadá podle toho schematu, který jsem tam zahlídnul), která, když bude málo světla (na solárním panelu bude pod pět voltů), nebude fungovat vůbec, no a při plným sluníčku budeš zase topit většinu výkonu na tom stabilizátoru. Podívej se na Energy Harvesting integráče (dělají to dneska snad všichni, namátkou Analog Devices, Texas Instruments atd.). Pokud nic rozumného nenajdeš, tak nejschůdnější cesta je podle mýho prvního zhodnocení asi takováhle:

1) Těsně za solárním panelem buck-boost DC-DC měnič, který ti vyrobí třeba 5V s účinností nad 80% napříč celým rozsahem napětí, který ti generuje ten solární panel (odhaduju tak 3-15V). Kritický bude start tohoto měniče kvůli solárnímu panelu i za špatných světelných podmínek, možná bych tam ponechal místo na nějaký load switch (mám dobré zkušenosti třeba s SIP32408 nebo jeho ekvivalenty ve větších pouzdrech), který ti na začátku ponechá tenhle měnič odpojený a teprve potom ho zapojí k nějakým větším kapacitám velikosti několika mF na vstupu dalších obvodů. Jakmile ten měnič nastartuje a nabije se výstupní kapacita, pak je to v pohodě, pak vydrží docela velké poklesy napájecího napětí.
2) Tímhle jakžtakž trochu stabilnějším napětím nabíjet vnitřní Li-Ion nebo Li-Pol akumulátor (zvolil bych nějaký "hloupější" nabíjecí obvod, nedával bych tam něco inteligentního typu třeba BQ24050, ten může být háklivej na nestabilitu napájecího napětí, které tam kvůli měkkosti solárního panelu, asi bude)
3) Za Li-Ion akumulátorem boost DC-DC měnič, který vyrobí stabilních hezkých 5V pro nabíjení spotřebičů.

Tohle je IMHO cesta s hodně velkou výslednou účinností.

Osobně bych tam viděl ještě nějaký mikrokontroler (napájet z interní baterie), který by zaprvé volil optimální nabíjecí proud na základě aktuálního osvětlení - hlídal by vstupní napětí buck-boost měniče a na základě toho reguloval nabíjecí proud baterie. A za druhé hlídal úroveň vybití Li-Ion baterie a odpojil zátěž na výstupu (zase pomocí nějakého load switche) při poklesu jejího napětí, u Li-Ion je absolutní práh cca na třech voltech, když ji vybiješ pod tuhle hodnotu, ničíš ji)

Tohle je velice komplikované (nábojové pumpy atd.) a pro amatérskou aplikaci (bez znalosti elektro) naprosto nevhodné.

Jak jsem psal v odkazovaném původním vlákně - konektor (samice) autozásuvky přímo na kabel k panelu a do toho klasickou autonabíječku na libovolné zařízení (nesmí přesáhnout výkon panelu). V těch jsou taky spínané zdroje, možná mají trošku menší rozsah (hlavně směrem dolu), než tebou navrhované řešení, ale měl by to zvládnout vyrobit i absolutní elektro analfabet (přišroubujou se dva kabele POLARITOU SPRÁVNĚ) na konektor autozásuvky.

a mělo by to aspon 90% učinnost? v videu rikal neco ze o techto auto je to naprd... a navic tam rika ze je to lehke... tam jen ten obvod + kabely...?

90% ucinnost nema ani nabijecka do zasuvky. Dokonce i pro vetsinu pocitacovych zdroju je to nedosazitelna meta a tvrde se za ni plati. I s tim zarizenim, ktere tu prezentuje Marek nedosahnes ani na 80%. Ja mam panel, ktery je polovicni jak ten odkazovany. Mam to zapojene jak rikam a telefon to nabiji jako nabijecka do zasuvky. Kdyz teda sviti. Ten tvuj panel bude rozhodne lepsi.

a ty máš nabíječku koupenou? Včetně akumulátoru, či?

Ne, já mám prostě dva malý solární panely (ale začínal jsem s jendím), které oba mají pořád poloviční výkon, než ten tvůj tady. A mám na to zapojenou autozásuvku (bacha na polaritu, uvnitř je +) a do té autozásuvky prostě strčím nabíječku na mobil (nebo redukci na USB) určenou pro autozásuvky.

Jo aha :)
Jak Jste psal nahore o te autozasuvce.... co presne k tomu potrebuji krome panelu poslete prosim nazev/odkaz?

Tak na autozásuvku je odkaz hned na tímhle a pak jěn něco takového http://www.alza.cz/connect-it-ci-177-car-charger-o ne-d442734.htm - tedy pokud se mobil nabíjí přes USB. Jinak nabíječku do auta příslušící mobilnímu telefonu, který má být nabíjen.

Jo a možná ještě páječka, cín a kalafuna, to v případě, že ta autozásuvka nemá šroubovací kontakty.

a neměl by tam být něco jako integrovaný obvod? Který to nepustí nad 5V?

To je v tom "obalu"!

Nemyslis, ze kdyby to uvnitr nebylo, tak by to neprodavali jako 5V nabijecku do auta?

Hihi to mi nedoslo ;)

Na obrázku je klasický lineární 7805, ale použit je DC/DC snižující měnič. Jinak opravdu moc složité vzhledem k málo výkonným solárním panelům zde uvažovaným. V tomto bych se Li-cokoliv vyhnul ve prospěch sice těžších, ale odolnějších VLRA akumulátorů.

Ve videu je řečeno, že pod videem je odkaz. A fakt tam je:
vyrobte-si-

Není problém si najít článek (pátý shora) "Solární nabíječka...":
http://www.survivalman.cz/news/solarni-nabijecka-a -menic-konecne-poradne-watty/

Tam je odkaz na měnič, včetně rozpisu součástek a plošného spoje:
elektronika-mini_menic.php

Možná je rychlejší projevit trošku vlastní snahy než psát na všechny strany. Měl bys to mnohem rychleji.

+ dotaz, nedá se koupit něco takovéhleho? mě by šlo o to co nejvíce koupit a sestavit.. Mini měnič Step-DOWN USB ( elektronika-mini_menic.php )

Muzes si to nechat postavit od Sakula. Psal jsi mu?

Od koho? Kam mu mám napsat? Promiň ale Sakula neznám... nic mi to neříká ;)

Můj ty Bože! Vy jste opravdu "píííííííp" ("samoúprava" politicky nekorektního výrazu)!
Podíval jste se na ty odkazy?! Nebo nejste schopen ani odkaz v hypertextu rozeznat, nebo neumíte číst a chápat psaný text?!
Pro "oživení" původní téma, kde jsou i zajímavé odkazy.

Vyjádřím se k odkazovanému článku z webu pod videem zmíněným, kde se dotyčný zmiňuje o konstrukci zmíněného tajemného Sakuly. Zde je pojednání o použití jednoduchého DC/DC měniče R-785.0-1.0 se stabilizovaným výstupem 5V/1A (max.) - k dostání u GME. Jediné, co rozporuji, je maximální napájecí napětí toho měniče - max 18V. Pro sichr bych použil AMSR1-7805-NZ.
Tajemný Sakula má též jednoduchou konstrukci mini solárního systému, kde je v obvodu i paralelní lineární regulátor napětí. Což pro nízkovýkonový panel je opravdu jednoduché řešení. Pravděpodobně použitý solární panel je k mání zde v 5W verzi (opravdu málo), nebo 10W verzi (vhodnější). Pozn.: Jako jistící prvek pojistku s vyšší vypínací schopností, než která je použita!
Záložní akumulátor:
Nejlevněji klasický VLRA "vložkáč", ale volil bych něco lepšího čínského. K 10W panelu tento, k 20W tento! Upozorňuji, že nárazový zkratový proud plně nabitého akumulátoru je opravdu velký! Není to hračka pro "momentálně" pozapomenuté!

Prohlížíš si schéma na stránkách, kde je velkým písmem napsáno Sakul.cz - stránky, které publikovaly zapojení. Zkusím to formulovat jinak. Zkus napsat autorovi stránek, pro zjednodušení, zde je odkaz:
o_me-kontakty.php

Uz vim co myslite... ma tam ikonu skype a kdyz tuknete hodi vas to do skypu na kontakt :)

Navštiv očního lékaře. Má tam samozřejmě i mailovou adresu.

Sakul - SakulRaider@seznam.cz
Toť můj veřejný a všude profláknutý mail. Takže pokud mne chcete kontaktovat touto cestou nic už Vám v tom nebrání.

omlouvám se, že nejsem dokonalý... když to píšete vy asi jste dokonalý :O

jinak ještě dotaz na nějaké odkazy, jak dlouho by se dobíjela ta baterka na 1. slunečný den, 2. zateženo?
Odkazy:
http://www.mobilpouzdra.cz/htc/chacha/power-bank-n ouzova-solarni-nabijecka-5000-mah.html
http://www.alza.cz/powertraveller-powermonkey-expl orer-d508771.htm
voltcraft-sl-2-d508770.htm

Doba nabíjení je obvykle napsaná v popisu. Třeba u té první je to 20-24h "ze slunce". Pokud bude zataženo, násob dobu 2-3x. A uvědom si, že slunce nesvítí 24h denně, takže to budeš nabíjet asi 3 dny, pokud bude slunečno.

U nabíječek je napsaný výstupní proud nebo výkon (proud = výkon / 5V) - první má 250mA (opakuji za jasného slunce). Klasická nabíječka ti do telefonu cpe minimálně 500mA i víc. Takže to, dobu, po kterou to nabíjíš doma ze zásuvky opět vynásob asi 3x a dostaneš čas, jak dlouho ti to bude nabíjet tvůj přístroj za jasného slunce.

Nikdo není dokonalý, ale vy jste se obzvláště "povedl".

Vše se sice probíralo už v minulém vláknu, ale:
1. Ta "chacha" věc přímo v minulém vláknu, zodpovězeno! FV panel bude složen z článků z amorfního křemíku s nevalnou účinností, navíc plocha jasně napovídá, že to žádná sláva nebude. Vnitřní akumulátor bude Li-cokoliv nejspíše nevalné kvality a malým počtem vybíjecích cyklů, po kterých bude následovat úbytek kapacity. Závěr - za 700,-Kč moc drahé a v podstatě nefunkční.
2., 3. To samé!

1W FV panel nedokáže v našich podmínkách, ba ani v tropech, nabít ten vnitřní akumulátor za den. Pořídit si hračku, kde budu muset vnitřní akumulátor nabíjet každé dva dny i méně z rozvodné sítě nn, abych mohl slavnostně z toho nabít akumulátor v mobilu, mi připadá poněkud pošahané! To už mohu nabíjet VRLA a pak si ho spolu s měničem strčit do batohu. Jenom bych si musel dát dobrý pozor na zkrat.

Pozn.: Čtrnáctiletý žáček by mohl zvládnout na základě dosud nabytých znalostí takovou úvahu:
Pokud vezmu v úvahu, že pro nabití akumulátoru musím dodat přibližně 1,4× větší el. náboj, pak jak výkonný musí být ten zdroj? ...a zde by začal žáček hledat odpověď a aspoň přibližný výpočet...

tato odpověď mi unikla...

Našel jsem pro vás zcela vhodnou "nabíječku" a zadara!

:D :D :D To je fake... pokud vám to nedošlo ;)

ms to moc dobře ví. Ale vzhledem k tvým dotazům a posledním návrhům to bude mít na nabíjení mobilu stejný vliv jako ty "nabíječky", na které jsi dal odkaz.
Pokud chceš sebou něco vzít na jednorázové dobití mobilu, podívej se na powerbanky. Pokud potřebuješ nabíjení vícekrát v místě, kde není elektřina, potřebuješ, aby solární článek měl dostatečnou plochu. Nebo sestřel nějakou družici (ideálně vojenskou), tam ty solární články mají vyšší účinnost než to, co se dá tady pořídit. A současně s tím získáš i kvalitní akumulátory.

Tady je příklad toho, jak vypadá cestovní solární nabíječka 5v/800mA:
http://www.rockpoint.cz/nabijecka-solarni-brunton- solaris-4w-usb-338554.html
Vidíš rozdíl v ploše solárních článku mezi tím, co jsi zde dal odkazy a reálem?
Tohle už by bylo použitelné na nabíjení mobilu nebo smartphone.

A tady nějaký článek, aby ses dostal trošku do obrazu:
http://fanda.nova.cz/clanek/hi-tech/solarni-panely -na-cesty-dobiji-nejen-mobil-ale-i-svitilnu.html

no jo :/ ale to je dost drahé.. chtěl bych do 2k nejlépe 1k

Tady máš další odkaz - 40W panel.
http://www.i4wifi.cz/Baterie-a-nabijeni/solarni-pa nely/Solarni-panel-GWL-Sunny-Mono-40-Wp-EUFREE.htm l

Doporučuji věnovat pozornost popisu:
Monokrystalický solární panel s nejvyšší účinností v plném slunečním světle. Tento panel dokáže i při částečně zatažené obloze dodávat výkon cca 10 W a i při zcela zamračeném deštivém dni stále dodává cca 10% svého nominálního výkonu. V případě, že je panel zcela ve stínu, lze počítat se zhruba 5% nominálního výkonu.

Věnuj prosím pozornost tomu, co jsem označil. Srovnej si plochu toho panelu s plochou těch nabíječek, na které uvádíš odkaz. Tento panel by zvládnul dobíjet i náročnější zařízení než je telefon i když nebude slunečný den.
Za slunbečného dne i nějaký ten notebook.

to je pěkné! a cena dobrá... ale jak bych to udělal na to abych z toho nabil telefon (málo kdy netbook)

Kristepane! To je přeci hrůza! Viz ten tajemný Sakula! Chodíte vůbec do školy?
Pozn.: Jste vůbec z toho odkazu schopen vyčíst rozměry toho panelu a jeho hmotnost?

jinak toto jsem všechno věděl... ale myslím si že kdybych to sestavil, což by podle mě nebylo tak těžké připojit kabely, ..... tak bych mohl mít levnou (sice velkou) nabíječku ;)

jinak toto jsem všechno věděl

Ale Velké Kulové! Všichni ví, že jste naprosto nic nepochopil ani v minulém vláknu!
CIGS FV - možná slibné, ale poněkud drahé oproti monokrystalickému křemíku. Je zajímavé, že prvé pokusy byly se selenem (selenové usměrňovače (diody) a prvé amatérské pokusy u nás).
Wikipedie a viz obzvláště tu mapu ČR.

Zde jsem vám znovu zopakoval, proč to vaše "pochopení" je zcela mimo, ale asi jste ten moc dlouhý text vůbec nebyl schopen pochopit. Nemáte šikovného staršího bráchu?

http://www.iwd.cz/solarbooster-solarni-panel-4w-5v -12v.html co toto?

Tak a teď si to (lepší obrázky) porovnejte s tímto - poznáte nějaké rozdíly? Schválně, jak jste postoupil v chápání textu.

jeden je výkonnější levnější, druhý méně výkonnější a dražší

A to je vše? To moc není. Například rozměry a třeba proč je asi tak velký rozdíl mezi oběma výrobky a čím je to asi způsobeno a co třeba u jednoho chybí, atd...

1. je lehký, je to výrobek - shit..... nemá výkon nic, druhý je pořádně zpracován, větší výkon, těžší, to první je hračička pro děti. výhoda 1. ale i nevýhoda je, že je to ohebné - malý výkon...
nic více mě nenapadá.. :) jinak rozhodl jsem se koupit gwl-sunny-20m-d359945.htm + http://www.alza.cz/samsung-nabijecka-do-auta-cadu1 0c-d514355.htm

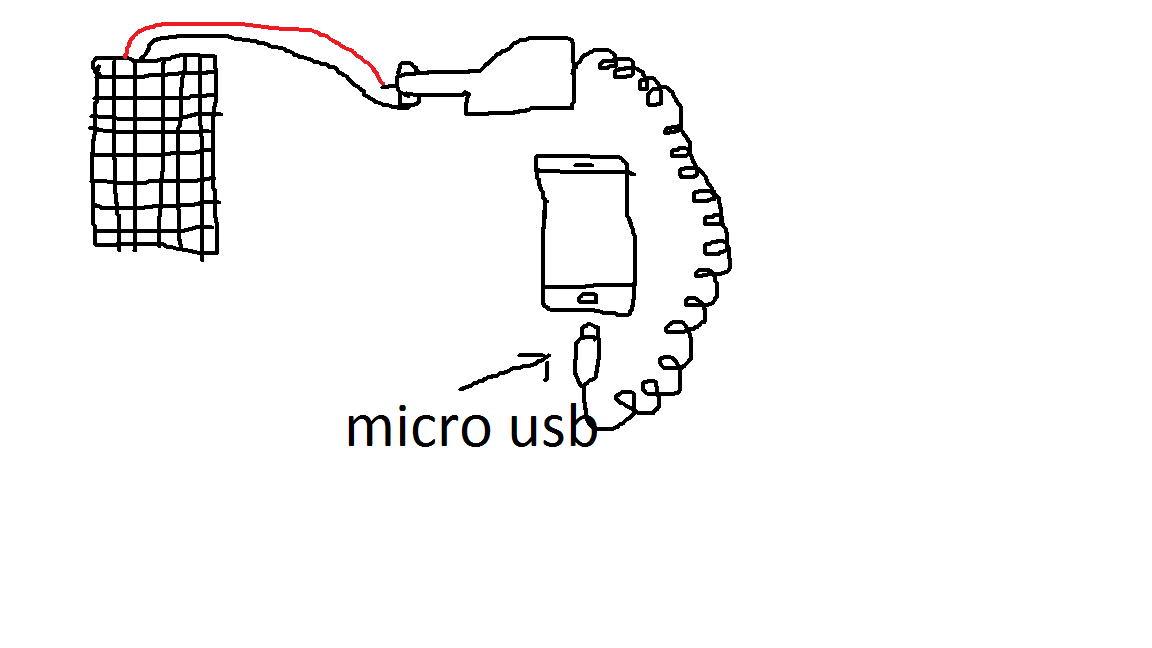

a spojím to nějak takhle.. viz. obrázek.. kreslil jsem na pc.. ale tak cca.. půjde to?

Poněkud jste si to zjednodušil, ale aspoň se už konečně snažíte.
1. Prvý výrobek je rozložitelný a ve složeném stavu zabere cca polovinu plochy panelu 2. Dále je tu konstrukce - 1. je plast + je tu ten kloub. Vzhledem k hmotnosti 1. je ochrana FV článků asi jen to nejzákladnější. 2. je v hliníkovém rámu a silným ochranným sklem, které by mělo odolat i krupobití - panel je prostě určen pro trvalé venkovní stanoviště, tomu ovšem odpovídá i váha toho panelu. Není uvedeno, z čeho jsou u 1. FV články! Zda je to z amorfního křemíku, nebo monokrystalického - rozdíl je hlavně v účinnosti a životnosti. U 2. je to deklarováno - monokrystal. Další rozdíl je přítomnost měniče na 5V u 1., 2. je čistě holý FV panel.

U vašeho výběru počítejte s hmotností 2.3kg a rozměry, pokud to chcete přenášet, jinak konstrukce panelu by měla být poměrně odolná a určená pro trvalé venkovní umístění. Co vám chybí, je zásuvka 12V a nějaké vodiče o průřezu min 0,5mm^2.

mě jde o to, že to budu používat v autě na zahradě/batoh.. a tam jde o tu cenu (veliksot a hmotnost na to kašlu - má to velký výkon a na slunci nabiju svůj telefon do 3 hodin)
ale mě jde o to spíš že ''autozásuvku'' nepotřebuju, protože ty káblíky tam přindám/přilepím provizorně izolepou/ páječka... :) to ještě dořeším.. a nebo koupím tu zásvuku.. :)

Přilepit izolačkou je poněkud (spíše hodně) nespolehlivé a pájet tohle také moc nejde, pokud si odmyslím, že takový zásah vylučuje případnou reklamaci.

A jak by jste to resil?

To už jsem napsal, tím konektorem, tj. 12V zásuvkou na kabel + nějaký kabel s již zmíněným minimálním průřezem - záleží, jak to bude dlouhé.

Poslete prosim odkaz.... moc netuším

Pokud vám nejdou otevřít zprávy, pak to máte nějaké rozbité (portable) prohlížeče. Tak to překopíruji:
Odkaz jsem snad už dal: asb-12-GES06601496.html. Případně nějaký "autokrám" v okolí, kde by mohli mít i typ na šroubky. Každopádně nápad přilepit to izolepou není moc dobrý a nejen z důvodu přechodových odporů takového podivného řešení. Pájení zase je problém kvůli materiálu kontaktů a vysoké pravděpodobnosti tepelného poškození plastů - pak by se to nedalo případně reklamovat.
Doufám, že ten adaptér odpovídá tomu mobilu.

ta autonabíječka.. nevím jak jinak tomu říkat... mám micro usb.. ano hodí se to k mému.... ale toto je klasická autozásuvka.. já bych to potřeboval do soboty mít abych to vzal zrovna na chatu... objednávka by dlouho trvala + pošta atd.. proto se ptám, kde mám ve (celkem) velkém městě sehnat autozásuvku? Jaké obchody? Benzínka asi ne, ale nějaké autodíly a tak, či ještě něco? (mimo autodílů)

Je v místě nějaká pobočka GES, GME? Případně prodejna autodílů, nějaký hobby market, atd. Nebo požádat rodiče, aby pomohli.

pokusím se najít jedno z toho :) a ta zásuvka musí být nějaká spešl? Nebo nevadí, když je jiná, než ta, co jste poslal? Myslím zakončení..
Jinak ještě jeden dotaz: Nejde z solárního panelu nějaké škodlivé záření? V okolí solár. elektráren je pásmo takové....

Kup si TAG Heuer, ten to má v displeji
http://mobil.idnes.cz/tag-heuer-meridiist-infinite -s-dobijenim-pres-displej-pdw-/telefony.aspx?c=A14 0405_222220_telefony_ada
Osobně si myslím, že kdyby šlo solárně dobít mobil třeba za tři hodiny, dávno by takové nabíječky vyráběli ti, co to umí a prodávaly by se "na každém rohu".

Kdo z nás nosí mobil tak, aby byl displej vystavený slunci? Všichni jej nosí v kapse, v brašničce, ...
Má to svůj význam, pokud potřebuješ mobil dobít v místě, kde není jiná možnost, tak jej položíš na sluníčko. Ale o tom, co ta teplota udělá s mobilem se můžeme jen dohadovat.

Můžeš ho mít i položený celou pracovní dobu v kanclu na stole displejem nahoru.
Já ho tedy na stole mám a v kapse pouze když někam jdu.

To můžeš, ale pak se vrátím zpět k tomu, co jsem citoval již dříve:
Monokrystalický solární panel s nejvyšší účinností v plném slunečním světle. Tento panel dokáže i při částečně zatažené obloze dodávat výkon cca 10 W a i při zcela zamračeném deštivém dni stále dodává cca 10% svého nominálního výkonu. V případě, že je panel zcela ve stínu, lze počítat se zhruba 5% nominálního výkonu.

Takže ten pidi foto panel bude dodávat 5% toho, co dodává na slunci. To nebude stačit ani na dobíjení telefonu v pohotovostním stavu.

Však nahoře se zmiňuji, že solární nabíjení je na mobil zatím slabé a kdyby bylo dostatečné, dávno to výrobci nabíječek, či mobilů dělají běžně.
Já si solární nabíječku vyrábět nechci.

Aby to fungovalo, musel bys mobil nechat na slunci a to by zase odnesl displej, protoize fotoclanek je soucasti displeje. Proto je to z pohledu konstrukce toho mobilu takove "divne". Pochopil bych, kdyby byl fotoclanek na cele zadniu strane a bylo zajistena telepna izolace, aby se na primem slunci zbytek mobilu nepřehřál.

To je podobná past na peníze, jako třeba odkazované "nabíječky", jen více vyšperkovaná a s "nádhernou" cenou! A navíc stejně tak užitečné.
Problém je, že hustota energie slunečního záření a dosavadní účinnost přeměny na el. energii neumožňuje postavit nabíječ s tak směšnou plochou, jako ty různé "nabíječky". Ale "veřejnost" postrádající rozumu a aspoň základů vzdělání "vyžaduje" tyto hračky ==> rozumný výrobce se nepožene do nejisté výroby aspoň trochu rozumného zařízení, nebo vyrábí skládací systémy jako třeba "GWL", ale také za patřičnou cenu.

Když už takto odbočujeme, tak kromě kalkulaček, které fotočlánek zvládne živit i v místnosti, cylkopočítačů apod. je další použití třeba na hodinkách:

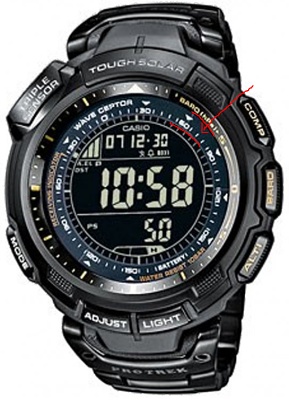

Ten proužek kolem displeje je fotočlánek. Interní akumulátor je schopný živit hodinky bez slunce podle výrobce asi 7 měsíců. Jinak se při normálním nošení od jara do podzimu stačí dobíjet.
